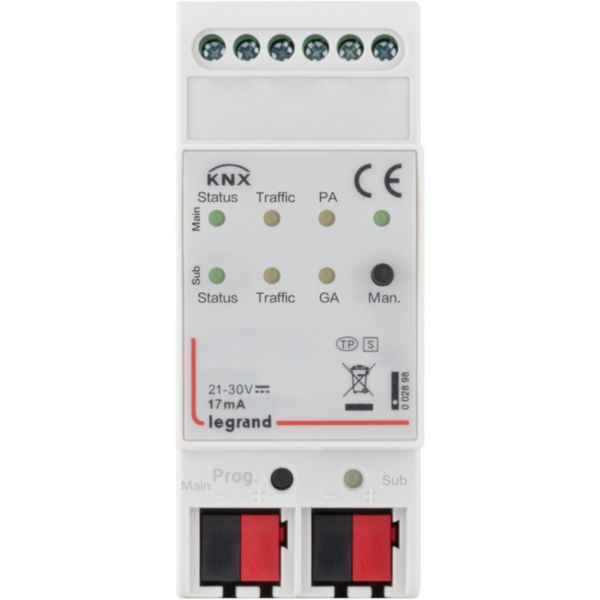

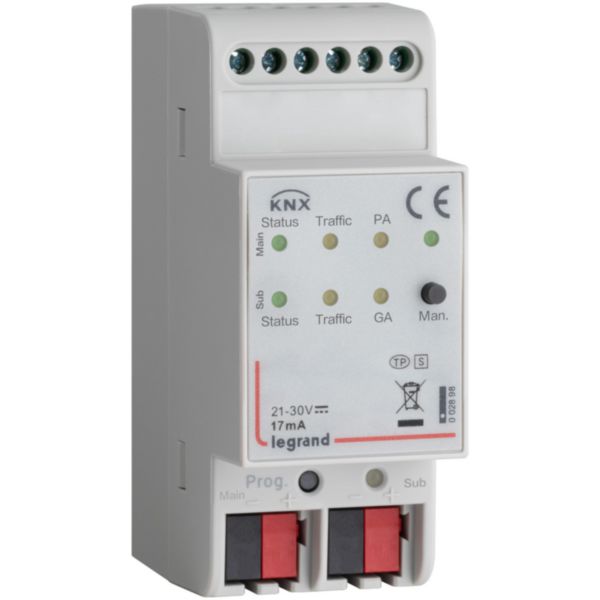

Coupleur de ligne KNX

Ref. 0 028 98
LEGRAND

Coupleur de ligne KNX capable de filtrer le trafic en fonction de son emplacement dans la hiérarchie du système de BUS ou selon les tables de filtrage intégrées pour la communication orientée groupes.

Caractéristiques produit

Utilisable comme coupleur de ligne ou répéteur
Filtrage des télégrammes du bus afin de réduire la charge du bus
Isolation galvanique entre les lignes connectées
Prise en charge de messages jusqu’à 250 octets
Affichage par 6 LED duo pour indiquer l’état du bus

Avantages

Activation configurable via un bouton unique pour des fonctions spéciales, par exemple l’envoi de tous les télégrammes de groupe (utile lors de la mise en service, avec réinitialisation automatique après un délai défini)
Peut être utilisé dans différents rôles (coupleur de ligne, backbone, répéteur) avec le même matériel, puisqu’il n’y a pas de différences matérielles

Les + installation

Le coupleur peut être programmé avec le logiciel ETS à partir de la version ETS5

Documentation et conseils de pose

Fiches techniques / Guides métier

S000126607EN_1.pdf (anglais)

Notices / Guides mise en oeuvre

Notice LE13137AA (anglais)

Caractéristiques techniques

Système de bus KNX
Oui
Système de bus KNX-radio
Non
Système de bus radio
Non
Système de bus LON
Non
Système de bus Powernet
Non
Autres systèmes de bus
Sans
Mode de pose
DRA (DIN-rail adapter)
Largeur
36mm
Hauteur
64.1mm
Profondeur
90mm
EAN/Gencode
3414972968454
