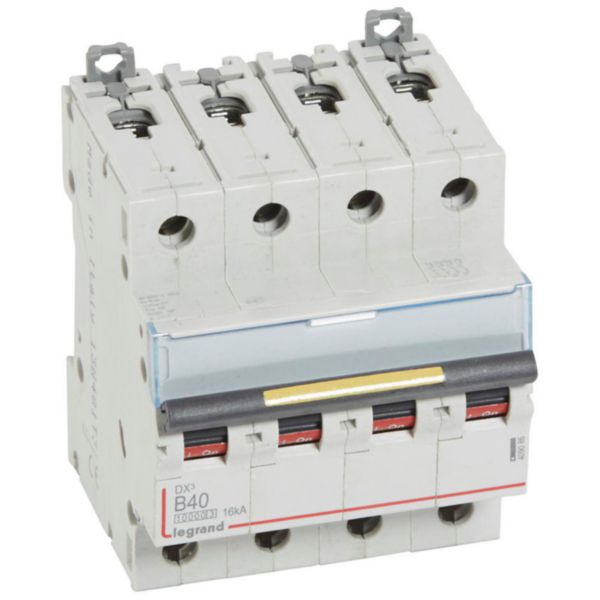

Disjoncteur DX³10000 16kA arrivée haute et départ bas à vis 4P 400V~ - 40A - courbe B - 4 modules
Ref. 4 090 86
DX³ LEGRANDDX³, disjoncteur modulaire tétrapolaire magnétothermique à coupure pleinement apparente pour la commande, la protection et le sectionnement des circuits électriques
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Disjoncteur DX³ tétrapolaire 400V~ pouvoir de coupure :- 10000A conforme à la norme NF EN 60891-1 pour les installations résidentielles- 16kA conforme à la norme EN 60947-2
- Protection des départs : arrivée haute et sortie basse par bornes à vis
- Intensité nominale 40A - Courbe B (déclenchement magnétique 4In +/- 20%) - 4 modules
- Pour peigne HX³ traditionnel tétrapolaire ou câblage traditionnel
- Reçoit les auxiliaires, toutes les commandes motorisées et accessoires DX³ et accepte les blocs différentiels adaptables - Bornes protégées contre le toucher IP20, appareil câblé
Les installation
Equipé de 2 griffes d’accrochage, permettant de remplacer le disjoncteur au milieu d’une rangée peignée sans déconnecter les autres produits
Les utilisation
Equipé d’un porte-étiquette pour repérage visuel simple et rapide du circuit protégé - Indication visuelle immédiate du statut ON et OFF sur la manette en vert et rouge
Information sur la gamme
En réussissant l'alliance performante entre pouvoir de coupure élevé, forte intensité nominale et faible encombrement, les disjoncteurs modulaires DX³ répondent parfaitement aux contraintes de sélectivité et de gain de place, tout en assurant une protection optimale des personnes et des biens définie par la norme NF C 15-100. Ils permettent d'éviter la mise hors service de toute l'installation en cas de défaut et de renforcer le pouvoir de coupure de la protection aval. Ils peuvent être installés dans des chantiers résidentiels, petit tertiaire et grand tertiaire avec des pouvoirs de coupure de 6 kA à 50 kA. Le disjoncteur DX³ STOP ARC est une nouveauté Legrand, qui limite le risque d'incendie causé par des défauts d'arc électrique. La gamme DX³ est également composée de disjoncteurs différentiels, d'interrupteurs différentiels ainsi que d'auxiliaires qui assurent le déclenchement à distance des disjoncteurs, et de blocs différentiels adaptables.
Documentation et conseils de pose
Pages catalogue & annexes
Page technique (performances des disjoncteurs DX³ en courant continu édition 2022) Tableau de choix (mesure et supervision dans le tableau électrique édition 2022) Page technique (performances des disjoncteurs et des auxiliaires DX³ édition 2022) Page commerciale (p.537 édition 2022) Page technique (filiations des disjoncteurs et cartouches édition 2022) Page technique (p.549 édition 2022)Fiches techniques / Guides métier
F01302FR-02.pdfDocuments & argumentaires commerciaux
A vos côtés sur tous les tableaux : la puissance en tertiaire de proximitéCaractéristiques techniques
Profondeur d'encastrement
-
44 mm
Caractéristique de déclenchement
-
B
Nombre de pôles (total)
-
4
Nombre de pôles protégés
-
4
Courant nominal assigné
-
40 A
Tension assignée
-
400 V
Tension d'isolation assignée Ui
-
500 V
Tension assignée de tenue aux chocs (Uimp)
-
4 kV
Type de tension
-
AC
Pouvoir de coupure assigné Icn selon EN 60898 à 400V
-
10 kA
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V
-
32 kA
Pouvoir de coupure assigné selon IEC 60947-2 à 400 V
-
16 kA
Fréquence
-
50-60 Hz
Classe de limitation d'énergie
-
3
Montage encastré
-
Oui
Conducteur neutre branché simultanément
-
Oui
Degré de pollution
-
2
Dispositifs auxiliaires possibles
-
Oui
Largeur dans les unités de partition
-
4
Classe de protection (IP)
-
IP20
Température ambiante en fonctionnement
-
-25-70 °C
Section de conducteur connectable multifilaire
-
1.5-25 mm²
Section de conducteur connectable monofilaire
-
1.5-35 mm²
Antidéflagration
-
Non
Largeur hors tout
-
70.8 mm
Hauteur hors tout
-
94.8 mm
Profondeur/longueur hors tout
-
77.8 mm
Résistance aux chocs (IK)
-
IK02
Temperature de stockage
-
-40-70 °C
Sens de l'alimentation électrique
-
Par le haut ou le bas
Couleur
-
Gris
Numéro RAL
-
7035
Sans halogène
-
Oui
Type de borne
-
Borne à vis
Equipé d'un porte étiquette
-
Oui
Mode de pose
-
Rail DIN
EAN/Gencode
-
3245064090865
