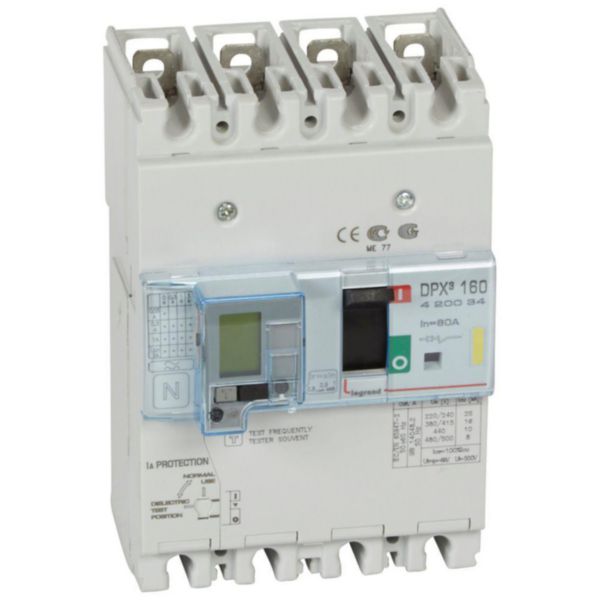

Disjoncteur magnétothermique différentiel DPX³160 pouvoir de coupure 16kA 400V~ - 4P - 80A

Ref. 4 200 34

DPX³ LEGRAND

2217,00€

Tarif professionnel de référence HThors éco-contribution

DPX³, disjoncteur de puissance boîtier moulé, une solution optimale permettant de répondre aux exigences de protection des installations tertiaires et industrielles

Acheter

Ajouter à ma liste

Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

Choisissez vos options d'impression

Inclure les tarifs

imprimer imprimer

Choisissez vos options de téléchargement

Inclure les tarifs

télécharger télécharger

Acheter

Ajouter à ma liste

Caractéristiques produit
DOCUMENTATION ET CONSEILS DE POSE
Caractéristiques techniques
LOGICIELS ET CONFIGURATEURS
FORMATIONS ET SERVICES
NORMES ET RÉGLEMENTATIONS
PRESCRIPTION

Caractéristiques produit

Disjoncteur de puissance DPX³160 à déclencheur magnétothermique avec différentiel
Pouvoir de coupure Icu 16kA (400V~) - 4P - In : 80A - Sensiblilté réglable : 0,03A, 0,3A, 1A, 3A - Déclenchement réglable : 0 seconde, 0,3 seconde, 1 seconde, 3 secondes (0 seconde uniquement avec sensibilité 0,03A)
Thermique réglable de 0,8In à 1In - Magnétique fixe : 400A de 16A à 40A ou 10In de 63A à 160A
Avec différentiel électronique intégré avec affichage LCD - Reçoit les accessoires et les auxiliaires communs DPX³
Se monte sur rail symétrique ou sur platine dans les coffrets et armoires XL³ - Conforme à la norme NF IEC 60947-2

Les installation

Livré avec :- vis de fixation- bornes à cage , raccordement 70mm² maximum en câble souple et jusqu'à 120mm² en câble rigide avec accessoire

Les utilisation

Disjoncteur de puissance, "boîtier moulé", qui assure la coupure, la commande, le sectionnement et la protection des lignes électriques basse tension

Information sur la gamme

Adaptée à tous les chantiers, la gamme DPX³ propose 4 tailles de disjoncteurs de puissance, pour des calibres entre 16 A et 1600 A et des pouvoirs de coupure allant de 16 à 100 kA. Elle offre également un large choix de versions permettant de répondre à toutes les exigences : déclencheurs magnétothermiques ou électroniques selon le niveau de protection requis, appareils fixes, débrochables et extractibles selon le niveau de maintenance souhaité et disjoncteurs différentiels. Avec les disjoncteurs DPX³ électroniques à mesure intégrée, il est possible de surveiller les paramètres et les consommations des différents circuits de l’installation, sans appareil ni accessoire supplémentaires. La sélectivité entre les disjoncteurs est optimale grâce aux performances des appareils DPX³, dans les configurations critiques, la sélectivité dynamique et la sélectivité logique offertes par les unités de protection des DPX³ électroniques permettent d’assurer une continuité de service maximale.

Documentation et conseils de pose

Pages catalogue & annexes

Page technique (p.402 édition 2022) Page technique (p.403 édition 2022) Page technique (courbes de fonctionnement édition 2022) Page technique (dimensions édition 2022) Tableau de choix (caractéristiques techniques édition 2022) Page commerciale (p.396 édition 2022)

Fiches techniques / Guides métier

FT_160MT_DIFF_FR_v2.pdf

Notices / Guides mise en œuvre

Y4220F.pdf Y4320C.pdf Cahier d'atelier disjoncteurs de puissance boîtiers moulés DPX3 160 et 250

Documents & argumentaires commerciaux

A vos côtés sur tous les tableaux : la puissance en tertiaire de proximité

Caractéristiques techniques

Courant permanent nominal Iu

80 A

Tension assignée

220-690 V

Courant de commutation de court-circuit limite nominal Icu à 400V, 50Hz

16 kA

Réglage de courant du déclencheur de surcharge

64-80 A

Plage de réglage du déclencheur de court-circuit retardé de courte durée

800-800 A

Plage de réglage du déclencheur de court-circuit non retardé

800-800 A

Protection intégrée contre les mises à la terre accidentelles

Type de raccordement du circuit principal

Raccordement à vis

Type de construction de l'appareil

Technique d'encastrement fixe pour appareil encastré

Adapté à un montage de profilés chapeaux

Montage de profilés chapeaux en option

Nombre de contacts auxiliaires à ouverture

Nombre de contacts auxiliaires à deux directions

Relais de signalisation de déclenchement disponible

Avec déclencheur à sous-tension intégré

Nombre de pôles

Position du raccordement de circuit principal

Frontal

Finition de l'élément d'actionnement

Manette / levier

Appareil complet avec unité de protection

Commande motorisée intégrée

Commande motorisée en option

Classe de protection (IP)

IP30

Conforme à la Réglementation pile ou batterie

EAN/Gencode

3245064200349

Logiciels et configurateurs

Logiciels métiers

Formations et services

Services

Maintenance des disjoncteurs boîtiers moulés

Normes et réglementations

Certificats et agréments

OC / CB-67672

PEP Profil Environnemental Produit

Fiche PEP (en anglais)

Directive RoHS

Produit conforme à la réglementation
Document de conformité

Réglementation REACH

Document de conformité

Prescription

Support d’aide à la prescription

Fichier 3D Autocad
