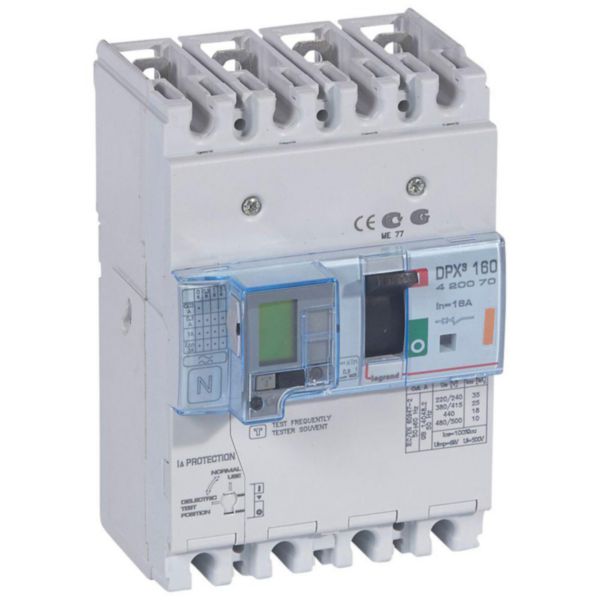

Disjoncteur magnétothermique différentiel DPX³160 pouvoir de coupure 25kA 400V~ - 4P - 16A

Ref. 4 200 70

DPX³ LEGRAND

2258,00€

Tarif professionnel de référence HThors éco-contribution

DPX³, disjoncteur de puissance boîtier moulé, une solution optimale permettant de répondre aux exigences de protection des installations tertiaires et industrielles

Acheter

Ajouter à ma liste

Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

Choisissez vos options d'impression

Inclure les tarifs

imprimer imprimer

Choisissez vos options de téléchargement

Inclure les tarifs

télécharger télécharger

Acheter

Ajouter à ma liste

Caractéristiques produit
DOCUMENTATION ET CONSEILS DE POSE
Caractéristiques techniques
LOGICIELS ET CONFIGURATEURS
FORMATIONS ET SERVICES
NORMES ET RÉGLEMENTATIONS
PRESCRIPTION

Caractéristiques produit

Disjoncteur de puissance DPX³160 à déclencheur magnétothermique avec différentiel
Pouvoir de coupure Icu 25kA (400V~) - 4P - In : 16A - Sensiblilté réglable : 0,03A, 0,3A, 1A, 3A - Déclenchement réglable : 0 seconde, 0,3 seconde, 1 seconde, 3 secondes (0 seconde uniquement avec sensibilité 0,03A)
Thermique réglable de 0,8In à 1In - Magnétique fixe : 400A de 16A à 40A ou 10In de 63A à 160A
Avec différentiel électronique intégré avec affichage LCD - Reçoit les accessoires et les auxiliaires communs DPX³
Se monte sur rail symétrique ou sur platine dans les coffrets et armoires XL³ - Conforme à la norme NF IEC 60947-2

Les installation

Livré avec :- vis de fixation- bornes à cage , raccordement 70mm² maximum en câble souple et jusqu'à 120mm² en câble rigide avec accessoire

Les utilisation

Disjoncteur de puissance, "boîtier moulé", qui assure la coupure, la commande, le sectionnement et la protection des lignes électriques basse tension

Information sur la gamme

Adaptée à tous les chantiers, la gamme DPX³ propose 4 tailles de disjoncteurs de puissance, pour des calibres entre 16 A et 1600 A et des pouvoirs de coupure allant de 16 à 100 kA. Elle offre également un large choix de versions permettant de répondre à toutes les exigences : déclencheurs magnétothermiques ou électroniques selon le niveau de protection requis, appareils fixes, débrochables et extractibles selon le niveau de maintenance souhaité et disjoncteurs différentiels. Avec les disjoncteurs DPX³ électroniques à mesure intégrée, il est possible de surveiller les paramètres et les consommations des différents circuits de l’installation, sans appareil ni accessoire supplémentaires. La sélectivité entre les disjoncteurs est optimale grâce aux performances des appareils DPX³, dans les configurations critiques, la sélectivité dynamique et la sélectivité logique offertes par les unités de protection des DPX³ électroniques permettent d’assurer une continuité de service maximale.
