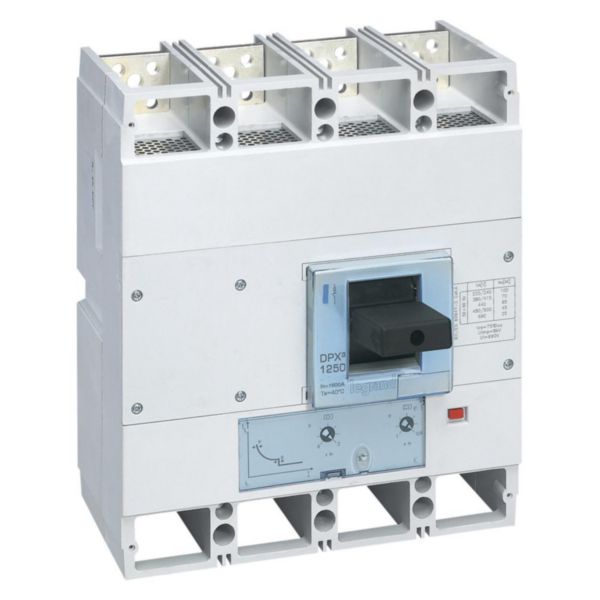

Disjoncteur magnétothermique DPX³1600 pouvoir de coupure 50kA 400V~ - 4P - 800A
Ref. 4 222 69
DPX³ LEGRANDDPX³, disjoncteur de puissance "boîtier moulé", une solution optimale permettant de répondre aux exigences de protection des installations tertiaires et industrielles
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Disjoncteur de puissance DPX³1600 à déclencheur magnétothermique
- Pouvoir de coupure Icu 50kA (400V~) - 4P - In : 800A
- Version magnétothermique :- thermique Ir réglable de : 0,8In à 1In- magnétique li réglable de : 5In à 10In de 630A à 1250A
- S'équipe avec les auxiliaires et s'associe aux relais différentiels
- Se monte en position verticale, horizontale ou inverseur de sources sur platine dans les coffrets et armoires XL³ - Conforme à la norme NF IEC 60947-2
Les installation
Livré avec :- vis de fixation, - plages de raccordement pour barres- cloisons de séparation- plombage pour les réglages
Les utilisation
Disjoncteur de puissance, "boîtier moulé", qui assure la coupure, la commande, le sectionnement et la protection des lignes électriques basse tension
Information sur la gamme
Adaptée à tous les chantiers, la gamme DPX³ propose 4 tailles de disjoncteurs de puissance, pour des calibres entre 16 A et 1600 A et des pouvoirs de coupure allant de 16 à 100 kA. Elle offre également un large choix de versions permettant de répondre à toutes les exigences : déclencheurs magnétothermiques ou électroniques selon le niveau de protection requis, appareils fixes, débrochables et extractibles selon le niveau de maintenance souhaité et disjoncteurs différentiels. Avec les disjoncteurs DPX³ électroniques à mesure intégrée, il est possible de surveiller les paramètres et les consommations des différents circuits de l’installation, sans appareil ni accessoire supplémentaires. La sélectivité entre les disjoncteurs est optimale grâce aux performances des appareils DPX³, dans les configurations critiques, la sélectivité dynamique et la sélectivité logique offertes par les unités de protection des DPX³ électroniques permettent d’assurer une continuité de service maximale.
Documentation et conseils de pose
Pages catalogue & annexes
- Page technique (p.403 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (dimensions édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page commerciale (p.384 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix (caractéristiques techniques édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Courant nominal 800 A
- Tension assignée (Ue) 220-690 V
- Pouvoir de coupure 50 kA
- Réglage de courant du déclencheur de surcharge 640-800 A
- Plage de réglage du déclencheur de court-circuit non retardé 4000-8000 A
- Type de construction de l'appareil Technique d'encastrement fixe pour appareil encastré
- Protection intégrée contre les mises à la terre accidentelles Non
- Type de raccordement du circuit principal Raccordement à vis
- Adapté à un montage de profilés chapeaux Non
- Montage de profilés chapeaux en option Non
- Nombre de contacts auxiliaires à deux directions 3
- Relais de signalisation de déclenchement disponible Oui
- Avec déclencheur à sous-tension intégré Oui
- Nombre de pôle(s) 4
- Position du raccordement de circuit principal Frontal
- Finition de l'élément d'actionnement Manette / levier
- Appareil complet avec unité de protection Oui
- Commande motorisée intégrée Non
- Commande motorisée en option Oui
- Classe de protection (IP) IP30
- EAN/Gencode 3414970380357
Logiciels et configurateurs
Logiciels métiers
Normes et réglementations
PEP Profil Environnemental Produit
Directive RoHS
- Produit conforme à la réglementation Attestation de conformité RoHS
Réglementation REACH
Prescription
Support d’aide à la prescription
Pièces détachées
- Commande réservée aux professionnels
- Délais de 15 jours à 3 semaines à réception de commande
- À commander à votre distributeur en matériel électrique
Garantie des pièces détachées
Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.
Ref. | Désignation. | Voir le produit |
9 802 57 | Kit pièces de rechange pour maintenance de disjoncteur boîtier moulé DPX³1600 |
