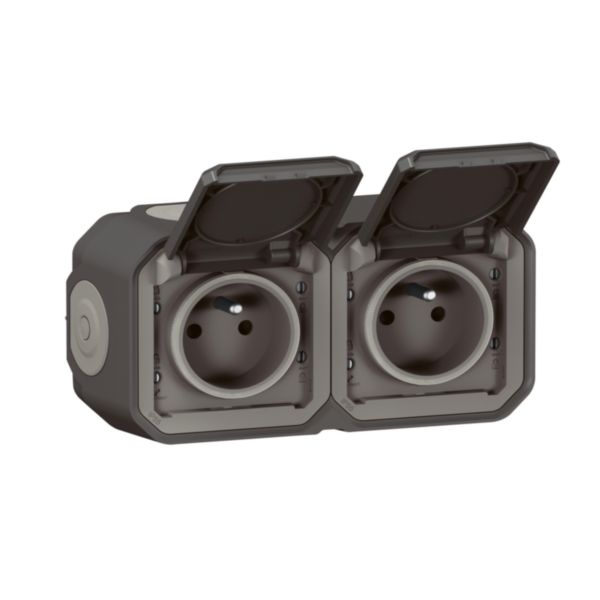

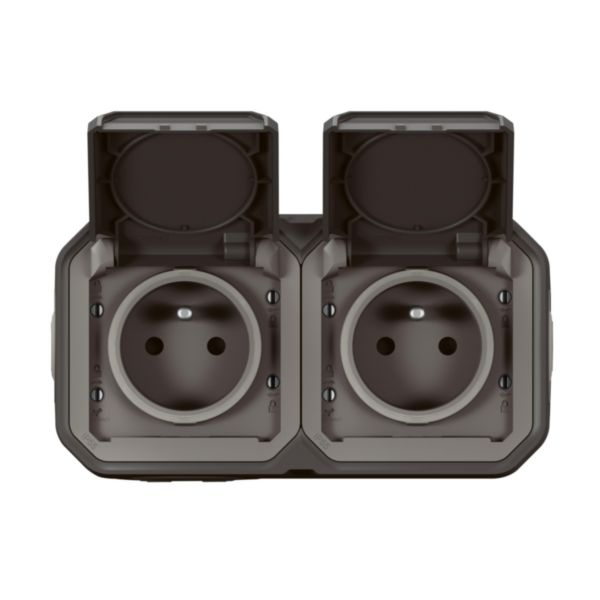

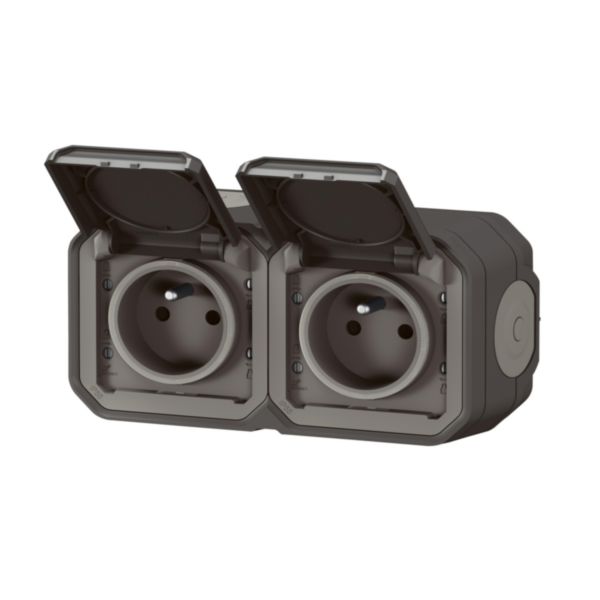

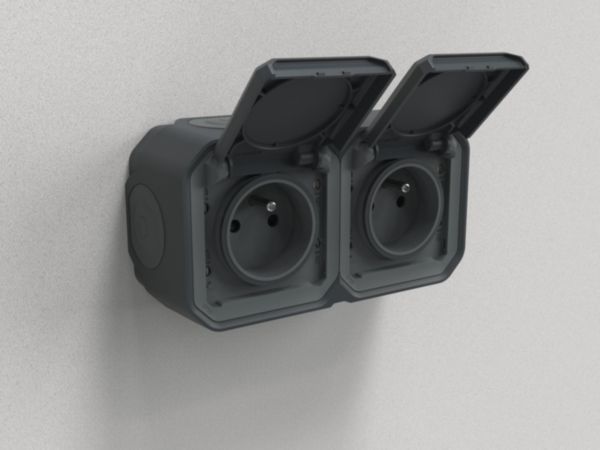

Double prise de courant précâblée 2x2P+T horizontale étanche Plexo livrée complète pour fixation saillie - anthracite
- Ref. 069788L
- Plexo
- LEGRAND
Plexo complet saillie, une double prise de courant étanche permettant le branchement d'un appareil électrique dans des lieux humides
Tarif professionnel de référence HT
hors éco-contribution
- A reçu le prix iF Design Award 2022
- Produit de vente courante habituellement stocké sur plateforme distributeur
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Prise de courant 2P+T 16A 250V - Connexion rapide sans outil avec repérage couleur
- Produit complet, prêt à être installé en saillie
- IP55 : protégé contre les poussières et les projections d'eau à la lance de toutes directions
- IK07 : résistance à un choc de 2 joules
Avantages
- Un boîtier composé d'une platine et d'un cadre - La platine de faible épaisseur et très rigide, permet une fixation aisée sur le support mural et une grande liberté de mouvement pour le câblage des fils
- Une fixation du mécanisme sur la platine symétrique à 90° qui permet l'arrivée des câbles/tubes par le haut, le bas, la droite ou la gauche tout en gardant l'ouverture du volet de la prise vers le haut
Les + installation
Le concept de platine faible profondeur facilite le câblage des fils, qui peut être réalisé mécanisme clipsé ou déclipsé.
Pour fixer la platine sur des parois maçonnées (parpaings, enduits, briques, plâtre, etc.), privilégiez des chevilles universelles type COLORTECH 6X35 de chez Spit.
Pour une installation sur cloisons creuses, préférez des chevilles type DRIVA® ou STELLIX de chez Spit.
En multiposte, les 2 points de fixation repérés par des trous oblongs sont suffisants pour assurer la bonne tenue du boîtier sur le support de pose.
Information sur la gamme
Plexo est une gamme d'appareillage étanche adaptée à l'ensemble des chantiers : résidentiels, tertiaires et industriels. Disponible en version complète saillie et encastrée pour les fonctions essentielles, elle existe également en composable pour plus de flexibilité. L'adaptateur Mosaic permet d'enrichir l'offre disponible dans la gamme Plexo. L'univers Plexo est décliné en 4 couleurs : gris, anthracite, blanc et sable. En complément, les offres Plexo 66 et Soliroc permettent de répondre à des applications qui nécessitent une protection renforcée.
Documentation et conseils de pose
Page catalogue et annexes
- Page commerciale (p.738 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F03581EN-01.pdf (anglais) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- F03581FR-01.pdf (français) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- Plexo : de tous temps avec vous Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Modèle Broche de contact de protection
- Pôle neutre sectionné simultanément Non
- Type de contact de protection Rond
- Nombre de contacts actifs (ronds) 4
- Composition Mécanisme complet avec cadre
- Equipé d'un signal lumineux complémentaire Non
- Nombre de prises de courant 2
- Nombre de modules (construction modulaire) 4
- Nombre de phases 1
- Impression/marquage Indice de protection (IP)
- Type de connexion Borne automatique
- Avec volet de protection Oui
- Avec eclips / protection enfant Oui
- Avec zone de texte/surface d'inscription Non
- Couleur Anthracite
- Numéro RAL (équivalent) 7016
- Finition métallique Non
- Transparent Non
- Verrouillable Non
- Mécanisme d'éjection Non
- Encastrement isolé Non
- Avec éclairage fonctionnel Non
- Avec éclairage d'orientation Non
- Protection contre les surtensions Non
- Protection différentielle Non
- Avec microfusible Non
- Alimentation spéciale Sans
- Mode de pose Saillie
- Type de fixation Fixation avec vis
- Matériau Plastique
- Qualité du matériau Thermoplastique
- Sans halogène Oui
- Type de traitement de la surface Non traité
- Finition de la surface Mat
- Traitement antimicrobien Non
- Repiquage possible Non
- Avec dispositif on/off Non
- Prise inclinée ou inclinable Non
- Courant nominal 16A
- Tension nominale 250V
- Fréquence 50-60Hz
- Adapté à l'indice de protection (IP) IP55
- Résistance aux chocs (IK) IK08
- Largeur d'appareil 141.5mm
- Hauteur d'appareil 70.5mm
- Profondeur d'appareil 47.5mm
- Compatible avec Apple HomeKit Non
- Compatible avec Amazon Alexa Non
- Compatible avec Google Assistant Non
- Compatible IFTTT Non
- Avec répéteur de signal Wi-Fi Non
- Avec haut-parleur bluetooth intégré Non
- Pour « conditions difficiles » (selon VDE) Non
- Temperature d'utilisation /d'installation -10-40°C
- Temperature de stockage -25-60°C
- Type de tension AC
- Power Delivery Non
- Indication de repérage des bornes de raccordement Oui
- précâblé Oui
- Capacité des bornes 1.5-2.5mm²
- Nature du cable pour connexion Souple ou rigide
- Section de câble 1.5-2.5mm²
- Diamètre de tube pour produit saillie 16-25mm
- Maintien du cable Non applicable
- Objet connecté Non
- EAN/Gencode 3414971882829
