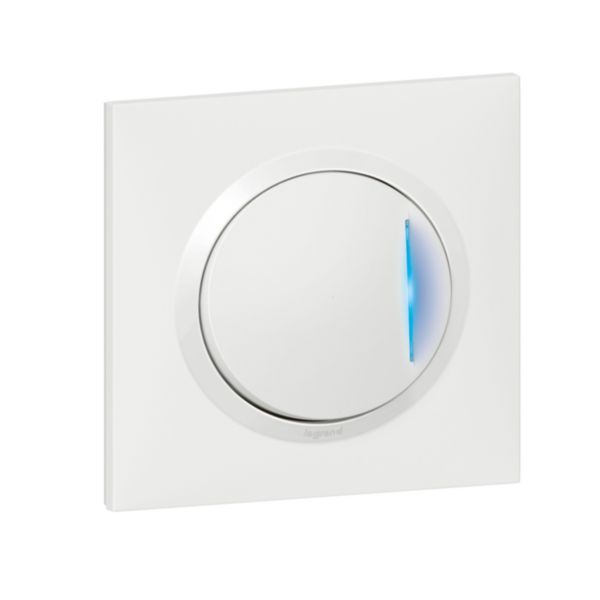

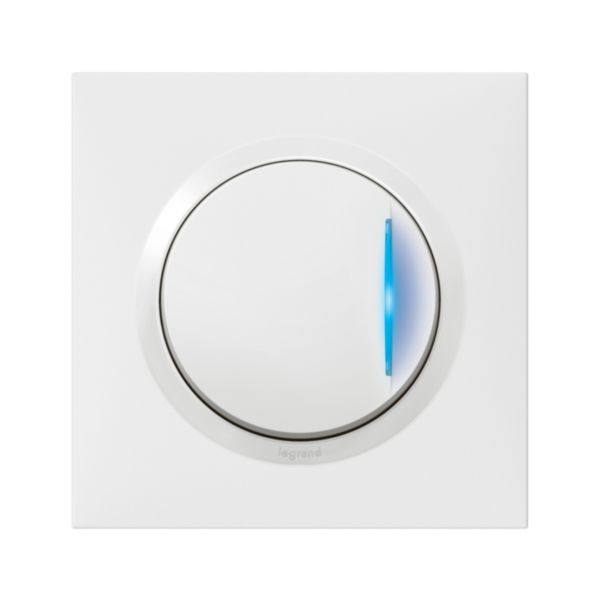

Interrupteur ou va-et-vient avec voyant témoin dooxie one 10AX 250V~ livré avec plaque carrée blanche et griffes
- Ref. 6 007 10
- dooxie one
- LEGRAND
dooxie One, des produits complets pour le neuf et la rénovation, prêts à installer
Tarif professionnel de référence HT
hors éco-contribution
- Produit de vente courante
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Interrupteur et va-et-vient 10A - 250V dooxie One
- Peut être utilisé comme simple interrupteur mais peut aussi être associé à un autre va-et-vient pour permettre d'allumer ou éteindre la lumière depuis deux points différents
- Livré avec voyant témoin 230V de couleur bleu - Raccordement sans outil directement sur les bornes du mécanisme
- Livré avec coque de protection chantier à charnières qui protège le produit de la poussière et des éclaboussures de peinture et permet au mécanisme de rester utilisable pendant le chantier
- Repérage des bornes facilitant le câblage - Bornes automatiques permettant la connexion rapide sans outil
Avantages
- La fixation du mécanisme se fait sur un jeu innovant de plaquettes métalliques mobiles - En multiposte cela facilite l'assemblage des mécanismes
- Ces plaquettes métalliques améliorent la rigidité du support afin d'éviter sa déformation au moment du serrage des vis - La mobilité du jeu de plaquettes (2mm d'amplitude) permet un rattrapage d'alignement du mécanisme en horizontal
- Ce rattrapage compense les éventuels défauts d'installation de la boîte : boîte déformée, boîtes non alignées, ...
Les + installation
Rattrapage angulaire (-13°/+11°) : facilite la mise à niveau du mécanisme lorsque la boîte n'est pas parfaitement horizontale
Les + utilisation
Parfaite visibilité de la fonction témoin avec le voyant de couleur bleu - Modernité de l'esthétique
Recommandations / restrictions d’usages
- Usage en intérieur uniquement
Information sur la gamme
dooxie est une gamme d'appareillage simple et moderne qui propose plus de 100 fonctions indispensables et également des fonctions connectées. En complet ou en composable, à équiper de plaque monoposte carrée ou ronde ou multiposte carrée, dooxie propose également des fonctions en IP 44. La fixation dans la boîte d'encastrement peut se faire à vis ou à griffes, disponibles en 3 profondeurs pour la rénovation avec une plaque entraxe 57 mm. La mise en oeuvre est facilitée avec des fonctionnalités telles que dooxie vario qui permet grâce à son support intégré, un rattrapage angulaire de 20% en plus en cas de dérive de pose de la boîte d'encastrement. Le transformeur permet de construire 5 fonctions d'éclairage à partir d'une seule référence, la prise easyréno permet grâce à sa profondeur faible de remplacer une prise existante.
Documentation et conseils de pose
Page catalogue et annexes
- Page Commerciale (p.22 édition 2023) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F02448FR-00.pdf (français) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- dooxie : boostez votre imagination Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Type de commutation Va-et-vient
- Type de commande Autre
- Composition Mécanisme complet avec plaque
- Interrupteur à bouton-poussoir Non
- Nombre de bascules d'actionnement 1
- Mode de pose Encastré
- Type de fixation Fixation à griffes/vis
- Avec cadre/support de montage Oui
- Matériau Plastique
- Qualité du matériau Thermoplastique
- Sans halogène Oui
- Traitement antimicrobien Non
- Type de traitement de la surface Non traité
- Finition de la surface Brillant
- Couleur Blanc
- Numéro RAL (équivalent) 9003
- Couleur de l'opérateur de commutation Blanc
- Zone de texte/surface d'inscription Non
- Eclairage Oui
- Fonction d'éclairage Eclairé sous tension
- Type d'éclairage LED interchangeable
- Adapté à l'indice de protection (IP) IP21
- Résistance aux chocs (IK) IK04
- Tension nominale 250V
- Calibre/courant nominal assigné (In) 10A
- Courant de commutation pour lampes fluorescentes 10AX
- Contact de report Non
- Type de connexion Autre
- Interrupteur de chauffage Non
- Interrupteur de machine à laver Non
- Largeur d'appareil 87mm
- Hauteur d'appareil 87mm
- Profondeur d'appareil 47.5mm
- Profondeur d'encastrement 33mm
- Profondeur min. de la boîte d'encastrement 30mm
- Compatible avec Apple HomeKit Non
- Compatible avec Google Assistant Non
- Compatible avec Amazon Alexa Non
- Compatible IFTTT Non
- Temperature d'utilisation /d'installation -5-35°C
- Temperature de stockage -25-60°C
- Type de tension AC
- Fréquence 50-60Hz
- Capacité des bornes 1.5-2.5mm²
- Section de câble 1.5-2.5mm²
- EAN/Gencode 3414971007048
