Prendre en main l’appareillage Plexo™
Plexo™ : de tous temps avec vous !

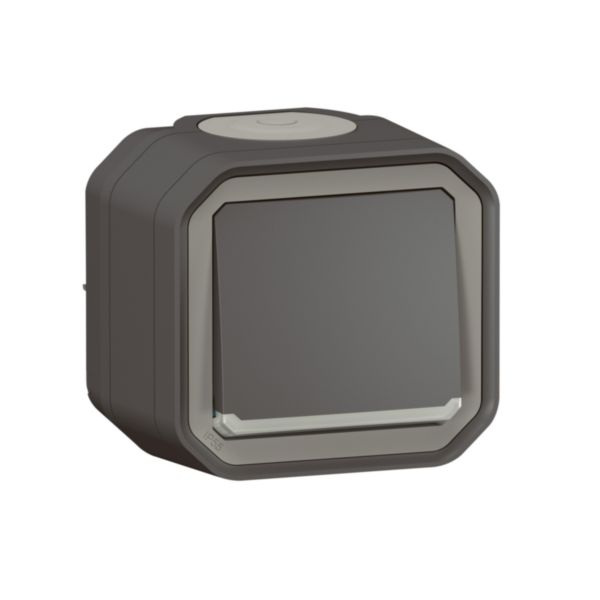

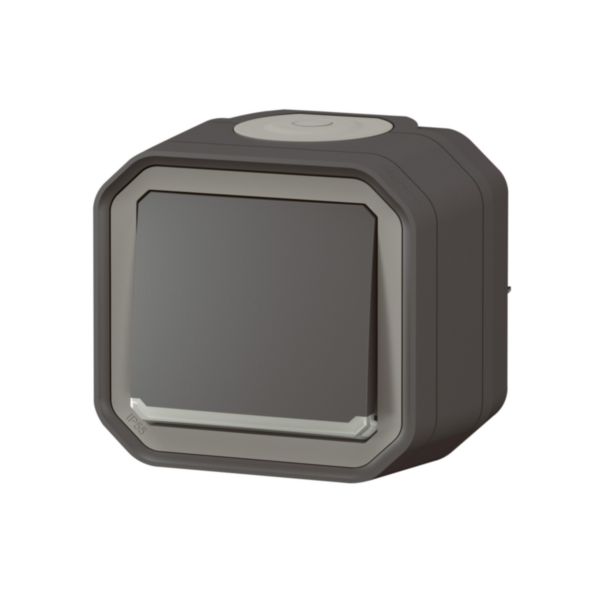

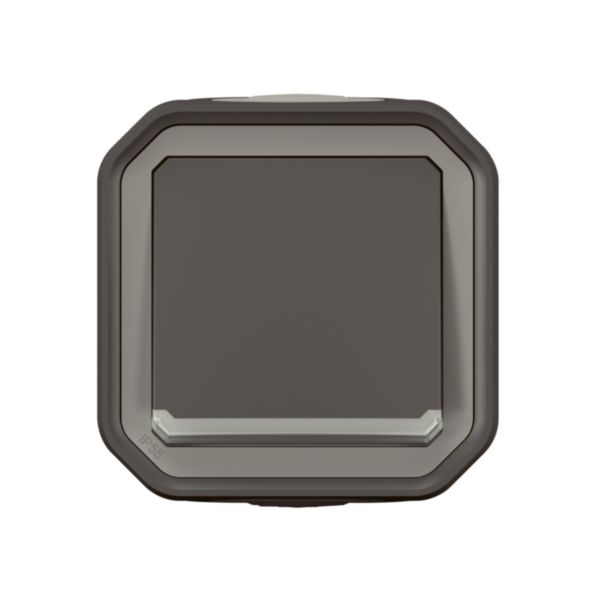

Interrupteur ou va-et-vient lumineux avec voyant étanche Plexo 10AX 250V~ IP55 IK08 complet fixation saillie - anthracite

Plexo complet saillie, une commande d'éclairage étanche idéale pour les lieux humides

26,58 €

Tarif professionnel de référence HT
hors éco-contribution

fabrique-en-france
  • A reçu le prix iF Design Award 2022
  • Produit de vente courante habituellement stocké sur plateforme distributeur
  • Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

Caractéristiques produit

  • Interrupteur ou va-et-vient 10AX - Connexion rapide sans outil avec repérage couleur
  • Produit complet, prêt à être installé en saillie
  • IP55 : protégé contre les poussières et les projections d'eau à la lance de toutes directions
  • IK08 : résistance à un choc de 5 joules

Avantages

  • Un boîtier composé d'une platine et d'un cadre - La platine de faible épaisseur et très rigide, permet une fixation aisée sur le support mural et une grande liberté de mouvement pour le câblage des fils
  • Une fixation du mécanisme sur la platine symétrique à 90° qui permet l'arrivée des câbles/tubes par le haut, le bas, la droite ou la gauche tout en gardant la position standard du doigt de manœuvre à la verticale
  • Un doigt de manœuvre qui ne traverse pas la membrane, ce qui assure une étanchéité parfaite dans le temps

Les + installation

Le concept de platine faible profondeur facilite le câblage des fils, qui peut être réalisé mécanisme clipsé ou déclipsé.
Pour fixer la platine sur des parois maçonnées (parpaings, enduits, briques, plâtre, etc.), privilégiez des chevilles universelles type COLORTECH 6X35 de chez Spit.
Pour une installation sur cloisons creuses, préférez des chevilles type DRIVA® ou STELLIX de chez Spit.
En multiposte, les 2 points de fixation repérés par des trous oblongs sont suffisants pour assurer la bonne tenue du boîtier sur le support de pose.

Information sur la gamme

Plexo est une gamme d'appareillage étanche adaptée à l'ensemble des chantiers : résidentiels, tertiaires et industriels. Disponible en version complète saillie et encastrée pour les fonctions essentielles, elle existe également en composable pour plus de flexibilité. L'adaptateur Mosaic permet d'enrichir l'offre disponible dans la gamme Plexo. L'univers Plexo est décliné en 4 couleurs : gris, anthracite, blanc et sable. En complément, les offres Plexo 66 et Soliroc permettent de répondre à des applications qui nécessitent une protection renforcée.

Documentation et conseils de pose

Page catalogue et annexes

Fiches techniques / Guides métier

Documents & argumentaires commerciaux

Caractéristiques techniques

  • Type de commutation
    Va-et-vient
  • Type de commande
    Autre
  • Composition
    Mécanisme complet avec cadre
  • Interrupteur à bouton-poussoir
    Non
  • Mode de pose
    Saillie
  • Type de fixation
    Fixation à vis
  • Avec cadre/support de montage
    Non
  • Matériau
    Plastique
  • Qualité du matériau
    Thermoplastique
  • Sans halogène
    Oui
  • Traitement antimicrobien
    Non
  • Type de traitement de la surface
    Non traité
  • Finition de la surface
    Mat
  • Couleur
    Anthracite
  • Numéro RAL (équivalent)
    7016
  • Couleur de l'opérateur de commutation
    Anthracite
  • Zone de texte/surface d'inscription
    Non
  • Eclairage
    Oui
  • Fonction d'éclairage
    Orientation
  • Type d'éclairage
    LED interchangeable
  • Adapté à l'indice de protection (IP)
    IP55
  • Résistance aux chocs (IK)
    IK08
  • Tension nominale
    250V
  • Calibre/courant nominal assigné (In)
    10A
  • Courant de commutation pour lampes fluorescentes
    10AX
  • Contact de report
    Non
  • Type de connexion
    Borne automatique
  • Interrupteur de chauffage
    Non
  • Interrupteur de machine à laver
    Non
  • Largeur d'appareil
    82mm
  • Hauteur d'appareil
    85mm
  • Profondeur d'appareil
    61mm
  • Compatible avec Apple HomeKit
    Non
  • Compatible avec Google Assistant
    Non
  • Compatible avec Amazon Alexa
    Non
  • Compatible IFTTT
    Non
  • Temperature d'utilisation /d'installation
    -10-40°C
  • Temperature de stockage
    -25-60°C
  • Type de tension
    AC
  • Fréquence
    50-60Hz
  • Indication de repérage des bornes de raccordement
    Oui
  • Capacité des bornes
    1.5-2.5mm²
  • Nature du cable pour connexion
    Souple ou rigide
  • Section de câble
    1.5-2.5mm²
  • Diamètre de tube pour produit saillie
    16-25mm
  • EAN/Gencode
    3414972110310

Logiciels et configurateurs

Logiciels métiers

Prescription

CCTP – Fiches d'aide à la rédaction

Support d’aide à la prescription

Engagement RSE & Respect des normes et réglementations

Certificats et agréments

Substances réglementées

Questions fréquentes

Question sur un produit

Grâce à son architecture repensée, Plexo offre une mise en œuvre simplifiée, facile et sans outil. Pour retirer l’intérieur d’un interrupteur, d’un poussoir ou d’une prise Plexo, il suffit d’exercer une pression sur les 2 côtés du mécanisme puis de tirer.
En savoir plus
Il existe 3 voyants pour les interrupteurs Plexo : le voyant pour fonction lumineuse 230V le voyant pour fonction témoin 230V le voyant pour fonction lumineuse de 12V à 48V   Ces voyants sont livrés clipsés au mécanisme mais non câblés. Pour retirer le voyant, déclipsez...
