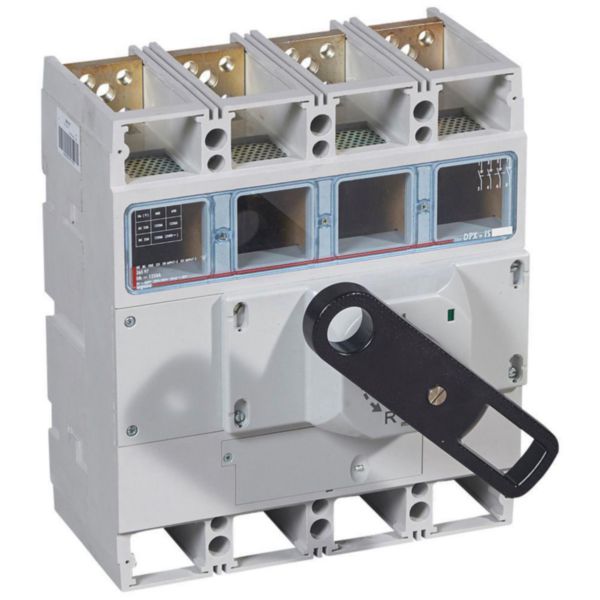

Interrupteur-sectionneur DPX-IS1600 à déclenchement avec commande frontale
4P - 1250A - Reçoit les auxiliaires électriques permettant le contact auxiliaire d'alarme - Peut être associé à un relais différentiel à tore séparé, livré sans déclencheur
Livré avec :- plage de raccordement- cache-vis- rehausse de poignée
Se monte sur platine dans les armoires XL³
Conforme à la norme NF IEC 60947-3 - Catégorie d'emploi AC23A

Les installation

Fonction cadenassage intégrée dans la poignée

Les utilisation

Assure la coupure en charge par sectionnement visible et action positive des contacts

Information sur la gamme

La gamme DPX-IS propose 3 tailles d'interrupteurs-sectionneurs à coupure visible avec des calibres entre 63A et 1600A. Elle offre également un choix de versions permettant de répondre à toutes les exigences : avec ou sans déclenchement et plusieurs types de commande cadenassable, frontale, latérale droite ou latérale gauche pour une intégration parfaite dans les tableaux divisionnaires. Le raccordement est possible avec des barres ou des câbles via les prises avant ou peuvent être équipées de prises arrières. L'intégration dans les coffrets et armoires XL³ est optimal avec des platines et plastrons dédiés pour un montage vertical ou horizontal.

Documentation et conseils de pose

Pages catalogue & annexes

Page technique (dimensions édition 2022) Page technique (p.375 édition 2022) Page commerciale (p.372 édition 2022)

Fiches techniques / Guides métier

F00702FR-03.pdf

Notices / Guides mise en œuvre

Y1240C.pdf

Caractéristiques techniques

Finition interrupteur général

Finition interrupteur de maintenance/réparation

Finition interrupteur de sécurité

Finition interrupteur de dispositif d'arrêt d'urgence

Finition de l'inverseur

Tension de fonctionnement nominale max. Ue en CA

690 V

Tension de fonctionnement normale

230-690 V

Courant permanent nominal (Iu)

1250 A

Courant permanent nominal, AC-21, 400 V

1250 A

Courant nominal de courte durée admissible Icw

20 kA

Puissance de fonctionnement nominale, AC-23, 400 V

500 kW

Intensité de court-circuit nominale conditionnelle Iq

100 kA

Nombre de pôles

Nombre de contacts auxiliaires à deux directions

Commande motorisée en option

Commande motorisée intégrée

Déclencheur voltmétrique en option

Type de construction de l'appareil

Appareil complet installé dans un boîtier

Convient pour montage au sol

Adapté à une fixation frontale à 4 trous

Adapté à une fixation frontale centrale

Adapté à un montage en distributeur

Adapté à un montage intermédiaire

Couleur de l'élément d'actionnement

Noir

Finition de l'élément d'actionnement

Bouton rotatif

Verrouillable

Type de raccordement du circuit principal

Raccordement à vis

Indice de protection (IP), face avant

IP20

EAN/Gencode

3245060265977

Logiciels et configurateurs

Logiciels métiers

Normes et réglementations

Directive RoHS

Produit conforme à la réglementation
Document de conformité

Réglementation REACH

Document de conformité

Prescription

Support d’aide à la prescription

Fichier 3D Autocad

Pièces détachées

Commande réservée aux professionnels
Délais de 15 jours à 3 semaines à réception de commande
À commander à votre distributeur en matériel électrique

Garantie des pièces détachées

Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.

Ref.	Désignation.	Voir le produit
9 802 60	Kit pièces de rechange pour maintenance interrupteur sectionneur DPX-IS1600
