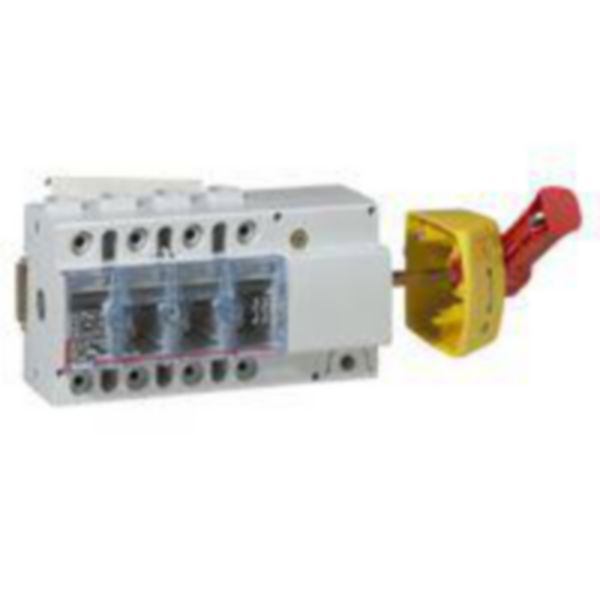

Interrupteur-sectionneur Vistop 100A - 4P avec commande latérale et poignée rouge

Ref. 0 223 27

316,90€

Tarif professionnel de référence HThors éco-contribution

Vistop 100A, interrupteur-sectionneur de sécurité assurant la coupure en charge, avec sectionnement pleinement apparent et action positive des contacts

Acheter

Ajouter à ma liste

Produit de vente courante habituellement stocké sur plateforme distributeur
Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

Choisissez vos options d'impression

Inclure les tarifs

imprimer imprimer

Choisissez vos options de téléchargement

Inclure les tarifs

télécharger télécharger

Acheter

Ajouter à ma liste

Caractéristiques produit
DOCUMENTATION ET CONSEILS DE POSE
Caractéristiques techniques
LOGICIELS ET CONFIGURATEURS
NORMES ET RÉGLEMENTATIONS
PRESCRIPTION
PIÈCES DÉTACHÉES

Caractéristiques produit

Interrupteur-sectionneur Vistop 100A 3P à commande latérale droite ou gauche - 7,5 modules
Raccordement par clé 6 pans
Poignée rouge/plastron jaune cadenassable en position ouverte : 1 à 3 cadenas Ø6mm référence 022797
Double coupure des pôles par contacts autonettoyants à enclenchement et déclenchement brusques
Version plastronnable - Commande latérale droite ou gauche extérieure livrée avec joint assurant le maintien de l'IP55 maximum de l'enveloppe visseries, gabarit de perçage autocollant, axe de prolongement 30mm à 170mm

Les installation

Porte-étiquettes pour identification des circuits - Fixation à vis ou sur rail symétrique EN 60715

Les utilisation

Possibilité d'adjoindre un interrupteur-sectionneur auxiliaire 2P - 16A, référence 022722 et un ou deux contacts auxiliaires O+F référence 022704 ou 022707

Information sur la gamme

Les interrupteurs-sectionneurs de sécurité Vistop permettent de scinder électriquement tout ou partie d'une installation et d'assurer par le sectionnement la sécurité des personnes intervenantes. Ils sont compatibles avec une installation petit tertiaire de 32 à 160 A et sont disponibles en 2 versions plastronnables : commande latérale directe à droite ou gauche ou commande frontale directe. Les poignées peuvent être noire ou rouge avec un plastron jaune selon les normes à respecter. Des accessoires permettent d'autres combinaisons : autre commande, contacts auxiliaires de précoupre et signalisation, interrupteur-sectionneur auxiliaire, cadenas de sécurité...

Documentation et conseils de pose

Pages catalogue & annexes

Tableau de choix (interrupteurs-sectionneurs édition 2022) Page technique (p.520 édition 2022) Page commerciale (p.519 édition 2022)

Fiches techniques / Guides métier

F00185FR-05.pdf

Notices / Guides mise en œuvre

0064DG207.pdf

Documents & argumentaires commerciaux

A vos côtés sur tous les tableaux : la puissance en tertiaire de proximité

Caractéristiques techniques

Finition interrupteur général

Finition interrupteur de maintenance/réparation

Finition interrupteur de sécurité

Finition interrupteur de dispositif d'arrêt d'urgence

Finition de l'inverseur

Tension de fonctionnement nominale max. Ue en CA

690 V

Tension de fonctionnement normale

690-690 V

Courant permanent nominal Iu

100 A

Courant permanent nominal , CA-21, 400V

100 A

Courant nominal de courte durée admissible Icw

3.5 kA

Puissance de fonctionnement nominale, CA-23, 400 V

55 kW

Puissance de commutation à 400V

55 kW

Intensité de court-circuit nominale conditionnelle Iq

12 kA

Nombre de pôles

Commande motorisée en option

Commande motorisée intégrée

Déclencheur voltmétrique en option

Type de construction de l'appareil

Technique d'encastrement fixe pour appareil encastré

Adapté à une fixation sur sol

Adapté à une fixation frontale à 4 trous

Adapté à une fixation frontale centrale

Adapté à un montage en distributeur

Adapté à un montage intermédiaire

Couleur de l'élément d'actionnement

Rouge

Finition de l'élément d'actionnement

Manette / levier

Verrouillable

Type de raccordement du circuit principal

Raccordement à vis

Classe de protection (IP), face avant

IP2X

EAN/Gencode

3245060223274

Logiciels et configurateurs

Logiciels métiers

Normes et réglementations

Certificats et agréments

OC / CB-FR2989/41630020

Directive RoHS

Produit conforme à la réglementation
Document de conformité

Réglementation REACH

Document de conformité

Prescription

Support d’aide à la prescription

Fichier 3D Autocad

Pièces détachées

Commande réservée aux professionnels
Délais de 15 jours à 3 semaines à réception de commande
À commander à votre distributeur en matériel électrique

Garantie des pièces détachées

Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.

Ref.	Désignation.	Voir le produit
9 802 75	Poignée latérale de rechange pour interrupteur-sectionneur Vistop 63A à 100A - rouge

Toutes les indications mentionnées sur le présent e-catalogue (caractéristiques et cotes) sont susceptibles de modifications, elles ne peuvent donc constituer un engagement de notre part. La présente notice est réservée aux professionnels exclusivement. Nous rappelons que tout produit doit être installé conformément aux règles d'installation par un professionnel qualifié.
