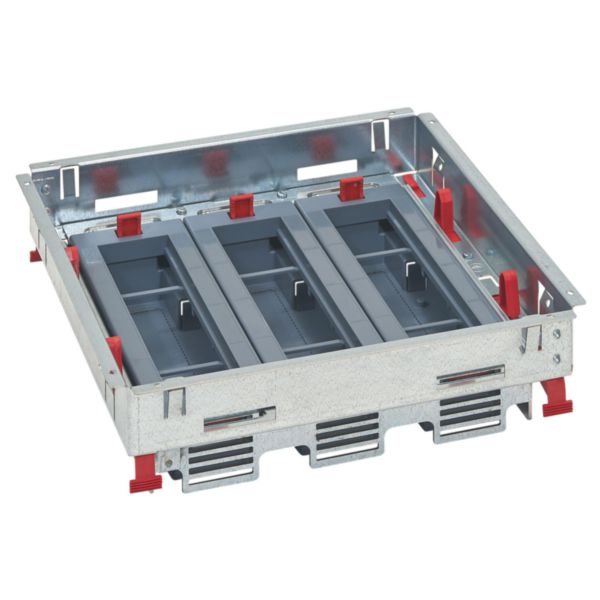

Kit de 3 paniers horizontaux 3x8m vides pour boîte standard 16/24m
Ref. PW28608
Logix PLANET WATTOHMKit supports d'appareillage en courant fort/faible des différents postes de travail (prises électriques, audio-video et VDI)
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Hauteur réglable des paniers de 80mm à 110mm (depuis le haut du cadre support)
- Paniers compatibles avec les gammes d'appareillage planet wattohm Logix. Installation rapide du panier avec verrouillage sans outil
- Cadre du kit en acier galvanisé pour la protection contre la corrosion.
- Entrées de câbles pré-découpées pour en faciliter l'installation.
- Les paniers supports d'appareillage répondent à la norme IEC/EN 60670-23. De plus, avec couvercle de la boîte fermé, ils offrent un degré de protection IP24 (pas de risque de contact digital sur les raccordements électriques, et protection contre les projections d'eau)
Avantages
- Une gamme universelle disponible en trois tailles, adaptée à tous types de sol (planchers techniques, chapes béton) et évolutive car munie de supports d'appareillages communs (une boîte de sol standard peut devenir affleurante sans décâbler les prises).
- Installation rapide sans outil : le cadre du kit support se clipse quelque soit le sol (directement dans un plancher technique ou via une des deux boîtes d'encastrement dans une chape béton)
Les installation
Boîte de sol à composer : s'adapte au besoin (type d'installation, nombre de modules, finitions), donne du temps de réflexion, préserve les produits durant la progression du chantier (on ne les installe qu'aux derniers moments)
Les utilisation
S'adapte à l'environnement qui l'entoure grâce aux possibilités de choix du couvercle à lui associer : métal finition Inox ou métal finition laiton.
Recommandations / restrictions d’usages
- Usage en intérieur uniquement.
Information sur la gamme
Spécialiste des canalisations électriques, Planet Wattohm propose des solutions innovantes dédiées aux installateurs et professionnels du bâtiment tertiaire. Conçues pour répondre précisément aux besoins du secteur, les goulottes électriques LOGIX de Planet Wattohm s’intègrent parfaitement dans les environnements où les besoins en mobilité, en communication sont importants. S’adaptant à tout type d’espaces tertiaires, l'association goulotte PVC + appareillage électrique imaginée par Planet Wattohm est d’installation facile et rapide grâce à son système de clippage direct permettant de recevoir prises et appareillage. Élaboré avec des composants fiables et pérennes, le système LOGIX permet en plus de faire l’économie d’opérations de maintenance sur toute l’installation électrique. Planet Wattohm propose une offre complète de solutions pour faciliter l’alimentation du poste de travail par le sol, en vertical ou en périmétrique. Les goulottes électriques LOGIX sont conçues pour acheminer les courants forts et faibles dans les installations périmétriques (en plinthe ou en allège).
Documentation et conseils de pose
Pages catalogue & annexes
- page commerciale (p.292 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- page commerciale (p.288 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F03342FR-00.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- F03339FR-01.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en œuvre
- Notice LE07870BA-05 Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Nombre d'appareils encastrables 12
- Nombre d'entrées de conduit 12
- Longueur 281.3 mm
- Largeur 281.3 mm
- Profondeur 81 mm
- Modèle Forme de gobelet
- Type de montage appareil d'installation Encoche
- Nombre de délestages de traction 6
- Matériau Autre
- EAN/Gencode 3271784151234
Normes et réglementations
PEP Profil Environnemental Produit
Directive RoHS
Réglementation REACH
À associer
Avec Kit de 3 paniers horizontaux 3x8m vides pour boîte standard 16/24m
Cadre + Couvercle pour boîte standard métal en finition laiton 16/24m
Ref. PW28763
Boîte d'encastrement Logix réglable pour sol béton (épaisseur à partir de 55mm)
Ref. PW28500
Boîte d'encastrement auto-ajustable 16/24m
Ref. PW28524
Plaque de finition laiton pour boîte standard métal 16/24m
Ref. PW28733
Cadre + Couvercle pour boîte standard métal en finition inox 16/24m
Ref. PW28761
Plaque de finition Inox pour couvercle métal Inox de boîte de sol standard réf PW-28761
Ref. PW28731
Plaque de finition Inox pour couvercle plastique de boîte de sol standard réf PW-28724
Ref. PW28730
Cadre + couvercle plastique de boîte de sol standard pour supports d'appareillages verticaux 16M ou horizontaux 24M
Ref. PW28724
Plaque d'adaptation de la boîte d'encastrement Logix pour une boîte de sol capacité 16M vertical ou 24M horizontal
Ref. PW28503
