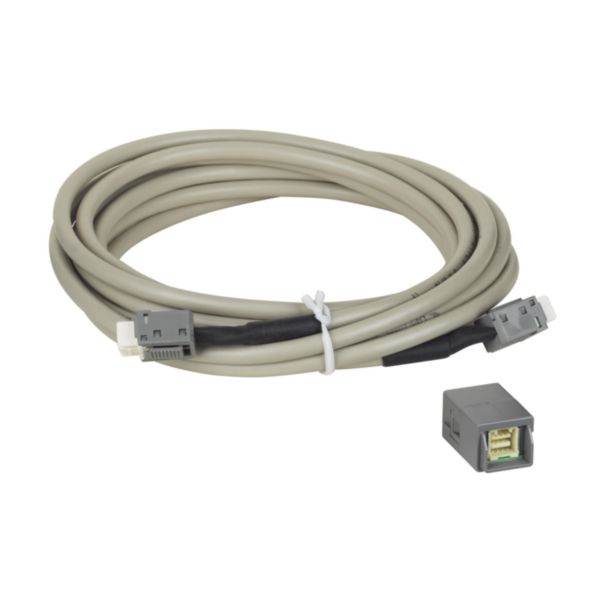

Kit de rallonge pour câble entre tore Rogowski et module EMS CX³ - 3 mètres

Ref. 4 149 16
EMS CX³
LEGRAND

EMS CX³ (Energy Management System) est un système complet de gestion de l’énergie dans les tableaux divisionnaires ou TGBT neufs ou existants : la solution idéale pour maîtriser toute son installation électrique

152,90 €

Tarif professionnel de référence HT
hors éco-contribution

Caractéristiques produit

Conforme aux normes IEC / EN 61557-12 (norme sur les caractéristiques des produits de mesure) et IEC / EN 61131-2 (automates programmables)
Kit d'extension longueur 3 mètres
Permet de rallonger le câble entre les tores Rogowski et le module de mesure associé

Les + installation

Installation facile

Les + utilisation

Référence intégrée au système Legrand EMS CX3

Recommandations / restrictions d’usages

Alimentation en 12V DC avec module spécifique (référence: 4149 45)

Information sur la gamme

EMS CX³ : le système complet de gestion de l’energie. Il permet de : vérifier le bon fonctionnement de l’installation, mesurer les valeurs électriques, contrôler les différents états des appareils. Grâce à ce système, l’utilisateur ou l’exploitant peut maîtriser son installation en commandant à distance les circuits, programmant des actions ou alarmes et en mettre en place des actions correctives. La supervision de l’installation est possible dans le tableau (mini configurateur dans le tableau) ou à distance ( sur PC, Smartphones, tablettes…).

Documentation et conseils de pose

Page catalogue et annexes

Fiches techniques / Guides métier

Notices / Guides mise en oeuvre

Notice LE11697AA

Documents & argumentaires commerciaux

Caractéristiques techniques

Type de câble
Autre
Duplex
Non
Matériau du conducteur
Cuivre
Surface du conducteur
Nu
Diamètre du conducteur
0.422 mm
Section nominale du conducteur
0.14 mm²
Taille AWG
Autre
Classe du conducteur
Classe 5 - âme souple fil fin
Nombre de conducteurs
6
Nombre d'éléments de câblage
7
Elément de câblage
Non
Isolation des fils
Caoutchouc
Spécification de l'isolation principale
Autre
Marquage des conducteurs selon CENELEC HD 308 S2
Non
Marquage du conducteur
Couleur
Blindage sur élément de câblage
Tresse
Câblage
Faisceau
Blindage sur câblage
Tresse
Câble longitudinal avec blocage d'eau
Non
Câble radial avec blocage d'eau
Non
Convient pour une installation dans le sol
Non
Type d'installation souterraine autorisé
Autre
Gaine de protection
Autre
Matériau de la gaine
Caoutchouc
Spécification du matériau gaine externe
Autre
Couleur de gaine
Gris
Nombre de couches de la gaine
1
Armature/ferraillage
Sans
Matériau de renfort
Autre
Géométrie du câble
Rond
Retardateur de flamme selon IEC 60332-1-2
Oui
Sans halogène selon IEC 60754-1
Oui
Sans halogène selon IEC 60754-2
Oui
Classe de réaction au feu selon EN 13501-6
Eca
Diamètre externe approx.
5 mm
Rayon de courbure min. admis, application mobile/libre mouvement
75 mm
Rayon de courbure min. admis, application stationnaire/installation permanente
30 mm
Température extérieure admissible du câble, en mouvement
-5-70 °C
Température extérieure admissible du câble, fixe
-40-80 °C
Convient comme câble téléphonique
Non
Convient comme câble données informatiques
Non
Convient comme câble de signalisation
Oui
Convient comme câble pour alarme de sécurité
Non
Fil auxiliaire
Non
Avec corde d'arrachage
Non
Largeur de conduite approx.
5 mm
Hauteur de conduite approx.
5 mm
Poids
42 kg/km
Avec protection contre les rongeurs
Non
Compatible avec Grade2TV selon XP-C 90-483
Non
Compatible avec Grade3TV selon XP-C 90-483
Non
EAN/Gencode
3414971940550
