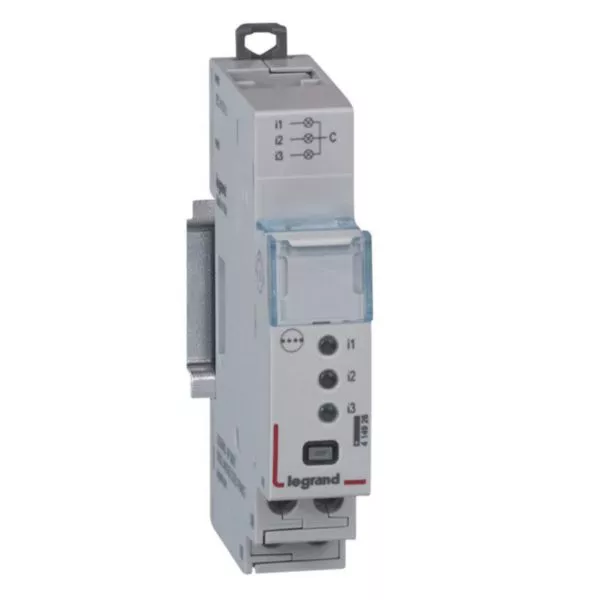

Module concentrateur d'impulsions EMS CX³ jusqu'à 3 circuits compteurs à impulsions eau , gaz , énergie - 1 module
Ref. 4 149 26
EMS CX³ LEGRANDEMS CX³ (Energy Management System) est un système complet de gestion de l’énergie dans les tableaux divisionnaires ou TGBT neufs ou existants : la solution idéale pour maîtriser toute son installation électrique
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Module concentrateur d'impulsions jusqu'à 3 circuits EMS CX³ - 1 module
- Equipé de ports de connexion spécifiques pour une transmission des données, soit par rail communicant (via le connecteur à l'arrière du module) ou par câble communicant (via les connecteurs en aval du module)
- Consommation en 12V= : 0,288W - 24mA
- Configuration : en local, via les micro-switchs de configuration sur le côté des modules et/ou à distance sur le logiciel de configuration - Adressage : en local, via la molette d'adressage et/ou à distance sur le logiciel de configuration gratuit
- Système EMS CX³ conforme aux normes IEC 61131-2 et EN 61131-2 (Automates programmables)
Les installation
Accepte le passage du peigne d'alimentation
Les utilisation
Permet de collecter les mesures effectuées par des compteurs à impulsions (énergie, eau, gaz ...)
Recommandations / restrictions d’usages
- Alimentation du système avec module d'alimentation spécifique référence 414945
Information sur la gamme
EMS CX³ : le système complet de gestion de l’energie. Il permet de : vérifier le bon fonctionnement de l’installation, mesurer les valeurs électriques, contrôler les différents états des appareils. Grâce à ce système, l’utilisateur ou l’exploitant peut maîtriser son installation en commandant à distance les circuits, programmant des actions ou alarmes et en mettre en place des actions correctives. La supervision de l’installation est possible dans le tableau (mini configurateur dans le tableau) ou à distance ( sur PC, Smartphones, tablettes…).
Documentation et conseils de pose
Pages catalogue & annexes
- Tableau de choix (mesure et supervision dans le tableau électrique édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page commerciale (p.56 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F02337FR-03.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- ModbusTable_EMS_414926_v1.01.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- Découvrez l'offre EMS CX³ Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- A vos côtés sur tous les tableaux : la puissance en tertiaire de proximité Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Le tableau électrique connecté Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Chiffrez vous-même vos tableaux en tertiaire de proximité Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Réalisez facilement vos notes de calcul en tertiaire de proximité Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Logiciel EMS Configurateur Legrand : découvrez ses deux nouvelles fonctionnalités
- Effectuer la mise à jour des modules d’une installation EMS CX³ de Legrand
Caractéristiques techniques
- Puissance dissipée 0.288 W
- Type de tension DC
- Modèle Rail DIN
- Adapté à un montage sur rail Oui
- Largeur 17.8 mm
- Hauteur 94.8 mm
- Largeur en nombre de modules 1
- Type de mécanisme de mesure Numérique
- Nombre de chiffres 3
- Avec fonction de réinitialisation Oui
- EAN/Gencode 3414970805546
Formations et services
Normes et réglementations
PEP Profil Environnemental Produit
Directive RoHS
- Produit conforme à la réglementation Document de conformité
Réglementation REACH
Prescription
CCTP – Fiches d’aide à la rédaction
Support d’aide à la prescription
À associer
Avec Module concentrateur d'impulsions EMS CX³ jusqu'à 3 circuits compteurs à impulsions eau , gaz , énergie - 1 module
Alimentation modulaire EMS CX³ 500mA 12V= stabilisé - 1 module
Ref. 4 149 45
