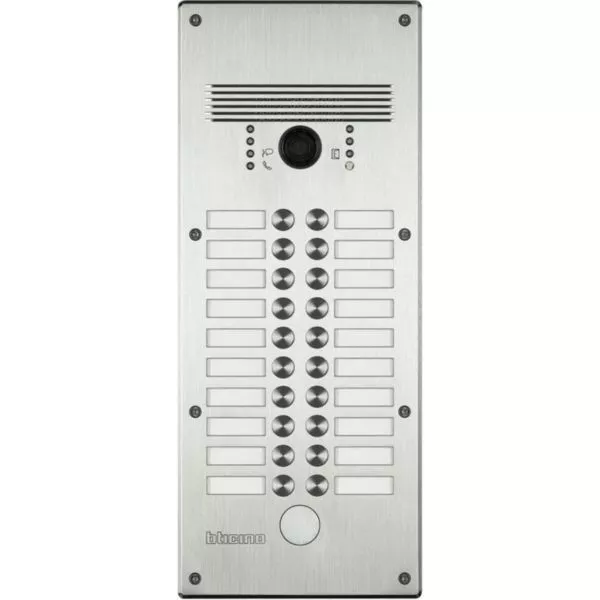

Platine monobloc antivandale à bouton poussoir Linea 300 pour 13 à 20 appels façade Alu
- Ref. 308004
- Linea 300
- BTICINO
Linea 300, une platine de rue monobloc, à poussoirs d'appel affleurants, en aluminium
Tarif professionnel de référence HT
hors éco-contribution
- Produit de vente courante habituellement stocké sur plateforme distributeur
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Platine de rue audio-vidéo antivandale monobloc à boutons-poussoirs Linea 300 pour 13 à 20 appels façade Alu - Dimensions façade 180x440mm
- Alimentation BUS 2 fils SCS 18V= à 27V= - IP54 IK08
- Résolution de la caméra 400 lignes - Angle de vision 124° horizontal - 100° vertical
- Réglage de la luminosité automatique - Vision nocturne par LED blanche - LED de signalisation sur l'état de la communication : ~appel en cours~, ~communication en cours~, ~porte ouverte~, ~système occupé~
- Poussoirs à touches affleurantes en inox ou en aluminium
Les + installation
Pose (vis de fixation antivandale avec clé fournie) :
- en saillie avec boîtier à commander séparément
- en encastrée (platine livrée avec boîtier d'encastrement 310x328x53mm)
Les + utilisation
Compatible avec le contrôle d'accès conforme Vigik® ou un canon PTT-T25 référence 003748
Recommandations / restrictions d’usages
- Adaptée aux besoins d'accessibilité des personnes en situation de handicap et conforme à la loi handicap
- Température de fonctionnement -25°C à +70°C
Documentation et conseils de pose
Page catalogue et annexes
- Tableau de choix (platines de rue édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (p.839 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (normes et accessibilité édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page commerciale (p.838 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (codification des platines de rue et des postes intérieurs édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- U4553C.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- legrand-guide-technique-portiers-controle-dacces.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- Fiche produit Série 308000 Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Catalogue portiers et contrôle d'accès Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Brochure Serie 308000 Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Nombre de boutons d'appel 20
- Matériau des boutons d'appel Aluminium
- Matériau de la façade Aluminium
- Hauteur de la façade 440mm
- Largeur de la façade 180mm
- Profondeur d'encastrement 20mm
- Mode de pose Encastré
- Technique d'installation Système bus
- Couleur Argent
- Classe de protection (IP) IP54
- Résistance aux chocs (IK) IK07
- Temperature d'utilisation /d'installation -15-50°C
- Temperature de stockage -20-70°C
- Type de tension AC/DC
- Tension nominale (Un) 18-240V
- Courant d'alimentation 0.04-1A
- Fréquence 50-60Hz
- Niveau sonore 80dB
- Consommation en veille 40mA
- Sans halogène Oui
- Nature du cable pour connexion Souple
- Section de câble 1-2.5mm²
- Avec zone de texte/surface d'inscription Oui
- Equipé de visière de protection antipluie Oui
- Equipé d'un signal lumineux complémentaire Non
- Entre axe de fixation verticale 1600-1650mm
- Entre axe de fixation horizontale 30-50mm
- Mode de commande Filaire
- Conforme à la Réglementation pile ou batterie Non
- Mains libres Oui
- Réglage du volume sonore Oui
- Adressable Non
- Portier avec Application mobile Oui
- Ouverture à distance de portail / gâche électrique Non
- Type de caméra Orientable
- Angle de vue de la caméra 100°
- Distance max entre platine et poste intérieur 150m
- Type de grade de communication Autre
- Code CEI (Pack1) Non applicable
- Pile ou Accumulateur (Pack1) Non applicable
- Composition de l'élément (Pack1) Non applicable
- Objet connecté Non
- EAN/Gencode 8012199995281
Formations et services
Prescription
CCTP – Fiches d'aide à la rédaction
Engagement RSE & Respect des normes et réglementations
Substances réglementées
Pièces détachées
Commande réservée aux professionnels
Délais de 15 jours à 3 semaines à réception de commande
À commander à votre distributeur en matériel électrique
Garantie des pièces détachées
Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.
Toutes les indications mentionnées sur le présent e-catalogue (caractéristiques et cotes) sont susceptibles de modifications, elles ne peuvent donc constituer un engagement de notre part. La présente notice est réservée aux professionnels exclusivement. Nous rappelons que tout produit doit être installé conformément aux règles d'installation par un professionnel qualifié.
