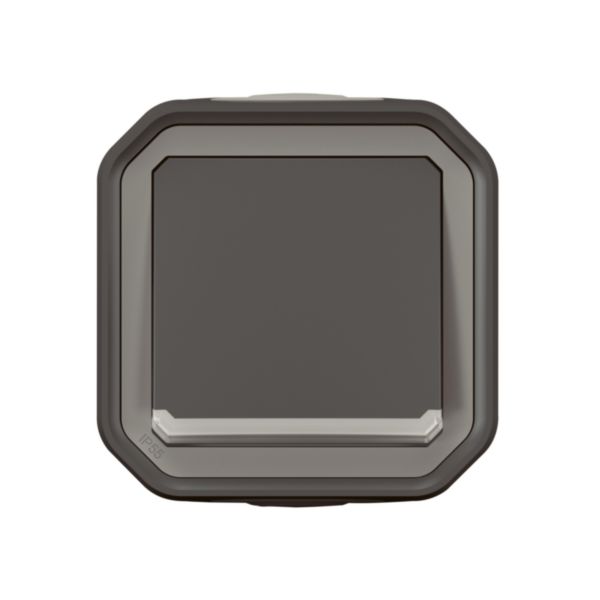

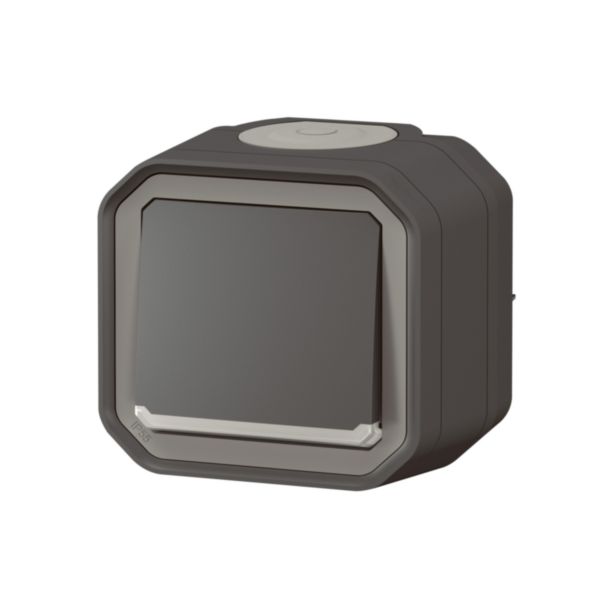

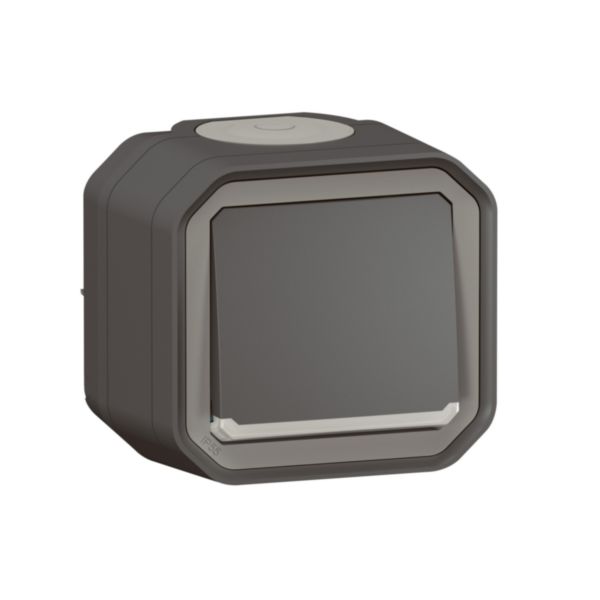

Poussoir NO lumineux avec voyant étanche Plexo 10A IP55 IK08 livré complet pour fixation saillie - anthracite

Ref. 069782L
Plexo
LEGRAND

Plexo complet saillie, une commande d'éclairage étanche idéale pour les lieux humides

22,54 €

Tarif professionnel de référence HT
hors éco-contribution

A reçu le prix iF Design Award 2022

Caractéristiques produit

Poussoir NO 10A - Connexion rapide sans outil avec repérage couleur
Produit complet, prêt à être installé en saillie
IP55 : protégé contre les poussières et les projections d'eau à la lance de toutes directions
IK08 : résistance à un choc de 5 joules

Avantages

Un boîtier composé d'une platine et d'un cadre - La platine de faible épaisseur et très rigide, permet une fixation aisée sur le support mural et une grande liberté de mouvement pour le câblage des fils
Une fixation du mécanisme sur la platine symétrique à 90° qui permet l'arrivée des câbles/tubes par le haut, le bas, la droite ou la gauche tout en gardant la position standard du doigt de manœuvre à la verticale
Un doigt de manœuvre qui ne traverse pas la membrane, ce qui assure une étanchéité parfaite dans le temps

Les + installation

Le concept de platine faible profondeur facilite le câblage des fils, qui peut être réalisé mécanisme clipsé ou déclipsé.
Pour fixer la platine sur des parois maçonnées (parpaings, enduits, briques, plâtre, etc.), privilégiez des chevilles universelles type COLORTECH 6X35 de chez Spit.
Pour une installation sur cloisons creuses, préférez des chevilles type DRIVA® ou STELLIX de chez Spit.
En multiposte, les 2 points de fixation repérés par des trous oblongs sont suffisants pour assurer la bonne tenue du boîtier sur le support de pose.

Information sur la gamme

Plexo est une gamme d'appareillage étanche adaptée à l'ensemble des chantiers : résidentiels, tertiaires et industriels. Disponible en version complète saillie et encastrée pour les fonctions essentielles, elle existe également en composable pour plus de flexibilité. L'adaptateur Mosaic permet d'enrichir l'offre disponible dans la gamme Plexo. L'univers Plexo est décliné en 4 couleurs : gris, anthracite, blanc et sable. En complément, les offres Plexo 66 et Soliroc permettent de répondre à des applications qui nécessitent une protection renforcée.

Documentation et conseils de pose

Page catalogue et annexes

Page commerciale (p.738 édition 2022)

Fiches techniques / Guides métier

Documents & argumentaires commerciaux

Plexo : de tous temps avec vous

Caractéristiques techniques

Composition
Mécanisme complet avec cadre
Modèle
Bouton-poussoir unique
Type de commande
Bouton-poussoir
Nombre de contacts en tant que contacts à fermeture
1
Version sans contact
Non
Nombre de bascules d'actionnement
1
Nombre de pôles
1
Tension nominale
250V
Calibre/courant nominal assigné (In)
10A
Avec éclairage
Oui
Source lumineuse fournie
Oui
Equipé d'un signal lumineux complémentaire
Oui
Contact de report
Non
Type de connexion
Borne automatique
Mode de pose
Saillie
Type de fixation
Fixation à vis
Matériau
Plastique
Qualité du matériau
Thermoplastique
Sans halogène
Oui
Traitement antimicrobien
Non
Type de traitement de la surface
Non traité
Finition de la surface
Mat
Couleur
Anthracite
Numéro RAL (équivalent)
7016
Transparent
Non
Avec zone de texte/surface d'inscription
Non
Type d'impression
Sans
Adapté à l'indice de protection (IP)
IP55
Résistance aux chocs (IK)
IK08
Largeur d'appareil
82mm
Hauteur d'appareil
85mm
Profondeur d'appareil
64mm
Compatible avec Apple HomeKit
Non
Compatible avec Google Assistant
Non
Compatible avec Amazon Alexa
Non
Compatible IFTTT
Non
Temperature d'utilisation /d'installation
-10-40°C
Temperature de stockage
-25-60°C
Type de tension
AC
Fréquence
50-60Hz
Indication de repérage des bornes de raccordement
Oui
Capacité des bornes
1.5-2.5mm²
Nature du cable pour connexion
Souple ou rigide
Section de câble
1.5-2.5mm²
Diamètre de tube pour produit saillie
16-25mm
EAN/Gencode
3414972110525

Logiciels et configurateurs

Logiciels métiers

Objet BIM

Prescription

CCTP – Fiches d'aide à la rédaction

CCTP Plexo et appareillages étanches

Support d’aide à la prescription

3D_LG-069782L.stp

Engagement RSE & Respect des normes et réglementations

Certificats et agréments

Substances réglementées

Questions fréquentes

Question sur un produit

Comment retirer l’intérieur d’un Plexo™ ?

Grâce à son architecture repensée, Plexo offre une mise en œuvre simplifiée, facile et sans outil. Pour retirer l’intérieur d’un interrupteur, d’un poussoir ou d’une prise Plexo, il suffit d’exercer une pression sur les 2 côtés du mécanisme puis de tirer.
