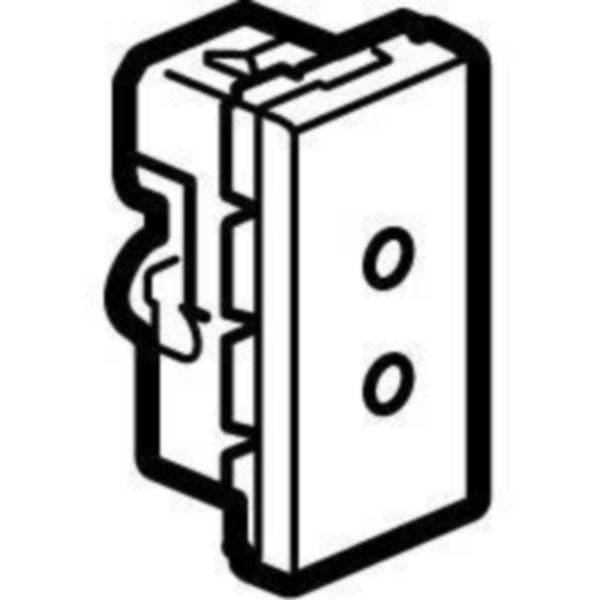

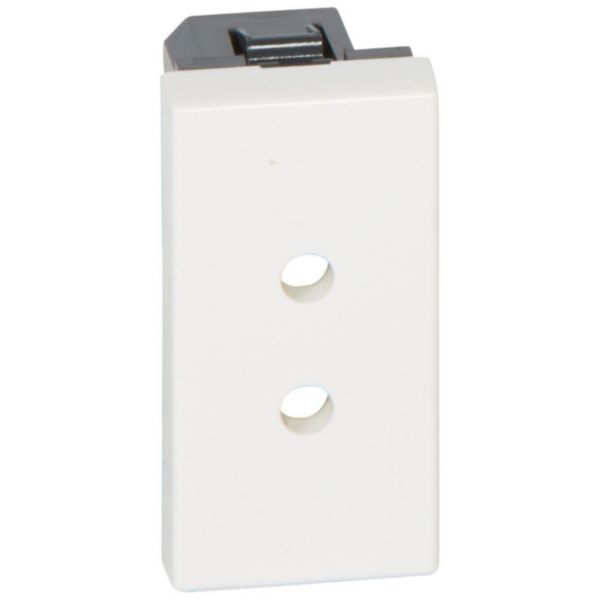

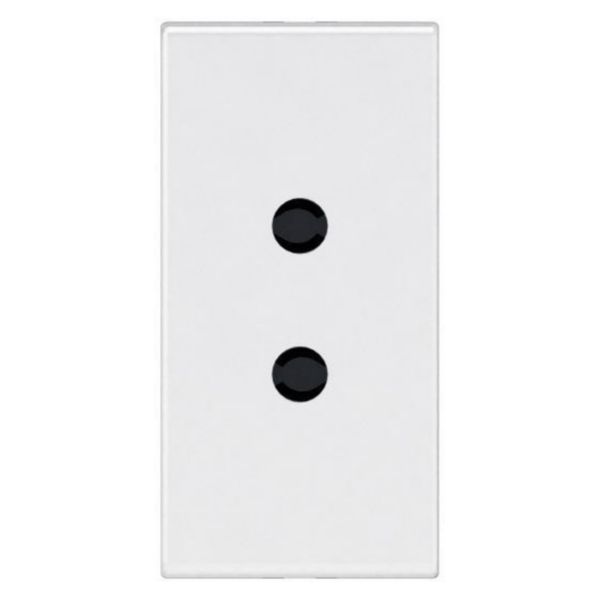

Prise de courant 2P TBT 3A 15W Mosaic 1 module avec connexion par bornes à vis - blanc antimicrobien

Une installation électrique au service des résidents

Ref. 0 771 50

16,99€

Tarif professionnel de référence HThors éco-contribution

Mosaic, une prise TBT, adaptée aux besoins des appareils médicaux, à compléter d'une plaque de finition et à poser sur tous types de supports

Acheter

Ajouter à ma liste

Produit de vente courante habituellement stocké sur plateforme distributeur
Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

Choisissez vos options d'impression

Inclure les tarifs

imprimer imprimer

Choisissez vos options de téléchargement

Inclure les tarifs

télécharger télécharger

Acheter

Ajouter à ma liste

Caractéristiques produit
DOCUMENTATION ET CONSEILS DE POSE
Caractéristiques techniques
LOGICIELS ET CONFIGURATEURS
FORMATIONS ET SERVICES
NORMES ET RÉGLEMENTATIONS

Caractéristiques produit

Prise 2P TBT Mosaic 3A entraxe 12mm pour fiche référence 050005 - A équiper d'un support et d'une plaque Mosaic
Mécanisme de prise pour appel biomédical :signale la fin d'un cycle par une alerte sur le système d'appel infirmière
Peut s'utiliser avec :- fiche 2P 3A TBT à sortie latérale référence 050005- fiche shunt pour mise en attente d'alarme bio-médicale référence 078207
1 module - Blanc antimicrobien contenant un composé argent qui s'oppose à la croissance des bactéries en surface
Repérage des bornes facilitant le câblage - Connexion par bornes à vis

Les installation

Peut être installé en encastré (dans boîte d'encastrement) ou en saillie (sur cadre saillie, goulotte, colonne etc)

Les utilisation

Son format compact optimise la place disponible pour brancher les appareils médicaux électro-portatifs de type pousse-seringue, respirateur

Recommandations / restrictions d’usages

Usage en intérieur uniquement
Particulièrement adapté aux établissements de santé (hôpitaux, cliniques, maisons de retraite médicalisées, laboratoires, salles d'attente) et en général à des espaces sensibles aux exigences sanitaires (écoles, crèches, restaurants, déchets)

Information sur la gamme

Pour les bâtiments tertiaires et résidentiels, Mosaic™ est la réference de l'appareillage avec plus de 250 fonctions disponibles, une offre esthétique, fiable, stockée partout et rapide à installer. Mosaic™, c'est avant tout un mécanisme au format 45 x 45, composable dès 1 module, à poser et à installer sur tous types de supports : mur, colonne, colonnette, boîte de sol, goulotte...L'esthétique de Mosaic évolue pour répondre aux tendances actuelles des bâtiments, avec des larges chanfreins sur la plaque de finition apportant dynamisme et légèreté pour sublimer le produit et un rappel bi-matière sur les doigts des interrupteurs et poussoirs pour faire écho à la plaque et sublimer les fonctions lumineuses. Disponible en 3 finitions : blanc brillant, alu, noir mat, blanc antimicrobien pour les environnements exigeants alliant hygiène et esthétique. Les innovations telles que Mosaic Easy-Led (1 mécanisme unique qui devient lumineux ou témoin avec un voyant à brocher) ou Mosaic Link (les prises à raccordement latéral d'un simple geste) font de cette gamme d'appareillage un atout pour les installateurs.

Documentation et conseils de pose

Pages catalogue & annexes

Page commerciale (p.1019 édition 2022) Tableau de choix (p.1016 édition 2022) Tableau de choix (p.881 édition 2022) Page commerciale (p.913 édition 2022) Page commerciale (p.1027 édition 2022)

Fiches techniques / Guides métier

LE04498AK_FR.pdf LE08358AC-FR.pdf

Documents & argumentaires commerciaux

La chambre écoconfort

Caractéristiques techniques

Modèle

Autre

Contact de protection

Broche ronde de mise la terre

Nombre de contacts actifs (ronds)

Avec lampe de signalisation

Avec alimentation USB incorporée

Nombre d'unités

Nombre de modules (construction modulaire)

Nombre de phases

Impression/marquage

Sans

Type de raccordement

Borne à vis

Avec couvercle à charnière

Protection accrue contre les contacts accidentels

Zone de texte/surface d'inscription

Couleur

Blanc

Numéro RAL (équivalent)

9003

Finition métallique

Transparent

Verrouillable

Mécanisme d'éjection

Encastrement isolé

Avec éclairage fonctionnel

Avec éclairage d'orientation

Protection contre les surtensions

Protection différentielle

Avec microfusible

Alimentation spéciale

Sans alimentation spéciale

Type de montage

Support de module

Type de fixation

Fixation par encliquetage

Matériau

Plastique

Qualité du matériau

Thermoplastique

Sans halogène

Traitement de surface

Non traité

Finition de la surface

Brillant

Traitement antibactérien

Avec dispositif on/off

Avec fonction d'itération

Prise inclinée ou inclinable

Courant nominal

Tension nominale

250 V

Fréquence

50-60 Hz

Adapté à la classe de protection (IP)

IP41

Résistance aux chocs

IK04

Largeur d'appareil

22.5 mm

Hauteur d'appareil

45 mm

Profondeur d'appareil

38 mm

Compatible avec Apple HomeKit

Compatible avec Google Assistant

Compatible avec Amazon Alexa

Possible support IFTTT

Pour "conditions difficiles" (selon VDE)

Profondeur d'encastrement

30 mm

Temperature d'utilisation /d'installation

-5-35 °C

Temperature de stockage

-10-70 °C

Type de tension

Power Delivery

Nature du cable pour connexion

Souple ou rigide

Section de câble

4-4 mm²

Maintien du cable

Autre

Couvercle

Plaque centrale

EAN/Gencode

3245060771508
