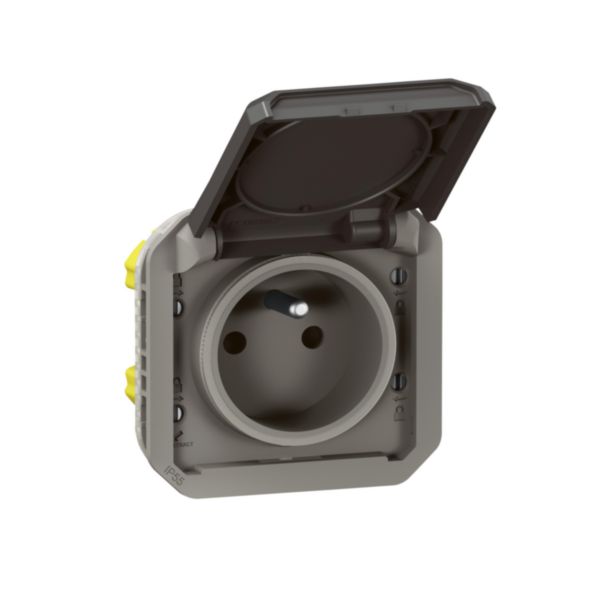

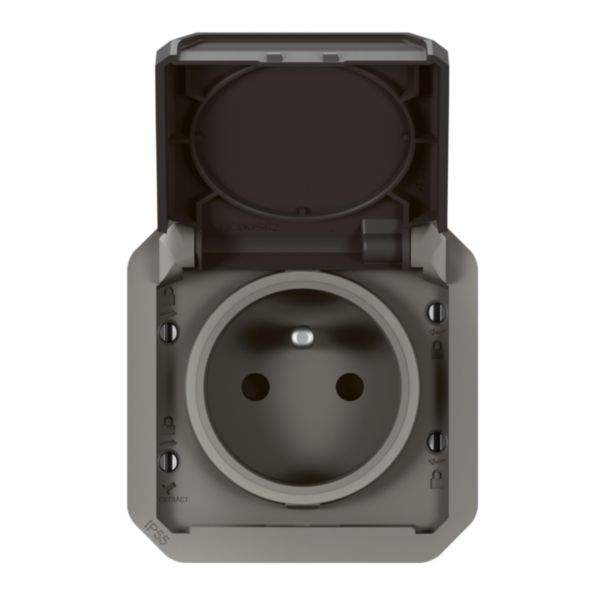

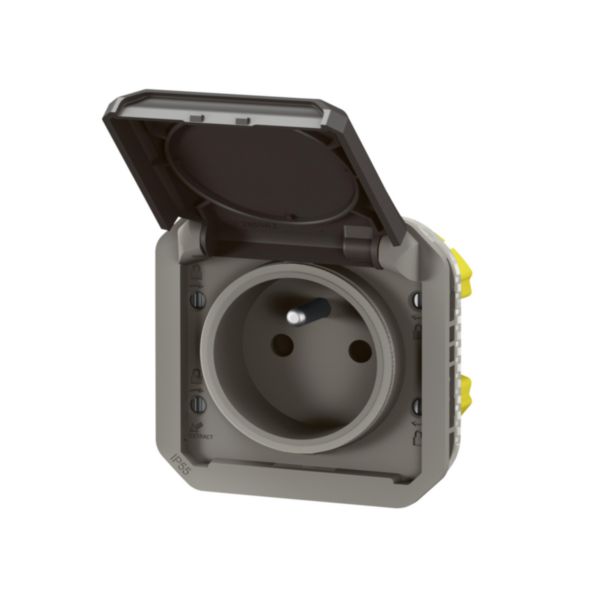

Prise de courant 2P+T étanche Plexo 16A 250V IP55 IK08 avec enjoliveur finition anthracite

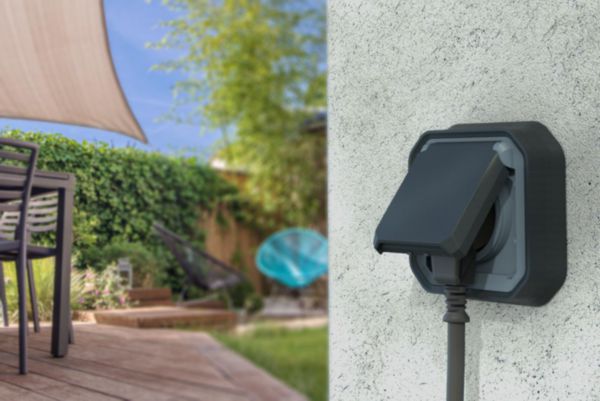

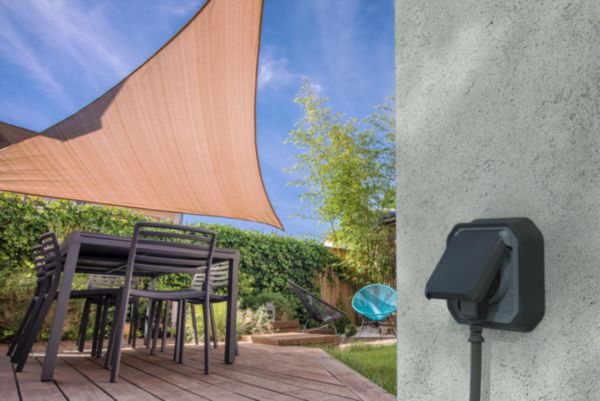

Plexo composable, une prise de courant étanche permettant le branchement d'un appareil électrique dans des lieux humides, s'installe en encastré comme en saillie
A reçu le prix iF Design Award 2022
- Produit de vente courante
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Prise de courant 2P+T 16A 250V - Connexion rapide sans outil avec repérage couleur
- Produit à compléter soit avec un boitier saillie, soit avec un support encastré
- IP55 : protégé contre les poussières et les projections d'eau à la lance de toutes directions
- IK08 : résistance à un choc de 5 joules
Avantages

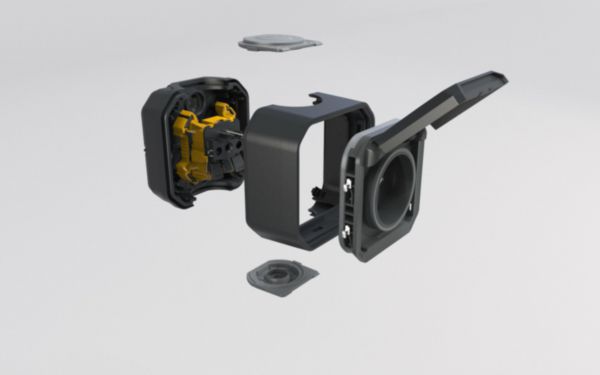

- Un mécanisme symétrique à 90° qui permet un montage à l'horizontale ou à la verticale sur les boitiers saillie ou les supports encastrés
- Fermeture de la façade par 4 points (1/4 tour) pour assurer l'étanchéité quelle que soit la configuration de l'installation
La facilité de clipsage / déclipsage du mécanisme sans outil simplifie la mise en œuvre.
La reversibilité des boîtiers et supports multipostes facilite la gestion des références sur les chantiers.
Information sur la gamme
Plexo est une gamme d'appareillage étanche adaptée à l'ensemble des chantiers : résidentiels, tertiaires et industriels.
Disponible en version complète saillie et encastrée pour les fonctions essentielles, elle existe également en composable pour plus de flexibilité. L'adaptateur Mosaic™ permet d'enrichir l'offre disponible dans la gamme Plexo. L'univers Plexo est décliné en 4 couleurs : gris, anthracite, blanc et sable.
En complément, les offres Plexo 66 et Soliroc permettent de répondre à des applications qui nécessitent une protection renforcée.
Documentation et conseils de pose
Pages catalogue & annexes
Page commerciale (p.742 édition 2022)Fiches techniques / Guides métier
F03420FR-00.pdfDocuments & argumentaires commerciaux
Plexo : de tous temps avec vous
- Comment passer d’une pose verticale à une pose horizontale grâce au système Plexo™ Reverso ?
Caractéristiques techniques
Modèle
-
Broche de contact de protection
Type de contact de protection
-
Rond
Avec voyant indicateur
-
Non
Nombre d'unités
-
1
Nombre de phases
-
1
Impression/marquage
-
Degré de protection (IP)
Type de connexion
-
Borne automatique
Avec volet de protection
-
Oui
Avec eclips / protection enfant
-
Oui
Avec zone de texte/surface d'inscription
-
Non
Couleur
-
Anthracite
Numéro RAL (équivalent)
-
7016
Finition métallique
-
Non
Transparent
-
Non
Verrouillable
-
Non
Mécanisme d'éjection
-
Non
Encastrement isolé
-
Non
Avec éclairage fonctionnel
-
Non
Avec éclairage d'orientation
-
Non
Protection contre les surtensions
-
Non
Protection différentielle
-
Non
Avec microfusible
-
Non
Alimentation spéciale
-
Sans alimentation spéciale
Mode de pose
-
Autre
Type de fixation
-
Fixation avec vis
Matériau
-
Plastique
Qualité du matériau
-
Thermoplastique
Sans halogène
-
Oui
Type de traitement de la surface
-
Non traité
Finition de la surface
-
Mat
Traitement antibactérien
-
Non
Repiquage possible
-
Non
Avec dispositif on/off
-
Non
Prise inclinée ou inclinable
-
Non
Courant nominal
-
16 A
Tension nominale
-
250 V
Fréquence
-
50-60 Hz
Adapté à la classe de protection (IP)
-
IP55
Indice de protection contre les chocs (IK)
-
IK07
Largeur d'appareil
-
70.5 mm
Hauteur d'appareil
-
70.5 mm
Profondeur d'appareil
-
46 mm
Compatible avec Apple HomeKit
-
Non
Compatible avec Amazon Alexa
-
Non
Compatible avec Google Assistant
-
Non
Compatible IFTTT
-
Non
Avec répéteur de signal Wi-Fi
-
Non
Avec haut-parleur bluetooth intégré
-
Non
Pour « conditions difficiles » (selon VDE)
-
Non
Profondeur d'encastrement
-
28.5 mm
Temperature d'utilisation /d'installation
-
-5-40 °C
Temperature de stockage
-
-25-60 °C
Type de tension
-
AC
Power Delivery
-
Non
Indication de repérage des bornes de raccordement
-
Oui
précâblé
-
Non
Capacité des bornes
-
1.5-2.5 mm²
Nature du cable pour connexion
-
Souple ou rigide
Section de câble
-
1.5-2.5 mm²
Maintien du cable
-
Non applicable
Couvercle
-
Autre
Objet connecté
-
Non
EAN/Gencode
-
3414971884502
Logiciels et configurateurs
Logiciels métiers
Normes et réglementations
Certificats et agréments
PEP Profil Environnemental Produit
Directive RoHS
-
Produit conforme à la réglementation
Document de conformité
Réglementation REACH
Prescription
CCTP – Fiches d’aide à la rédaction
Support d’aide à la prescription
Questions fréquentes
Installation électrique et réseau
Comment poser des prises extérieures étanches encastrables ?
Vous avez besoin de poser des prises extérieures étanches encastrables ?
Avec les prises étanches Plexo de Legrand, vous pouvez installer des prises étanches en simple, double ou triple postes. Plexo, c’est la solution idéale pour vos chantiers en résidentiel, tertiaire et industrie.
