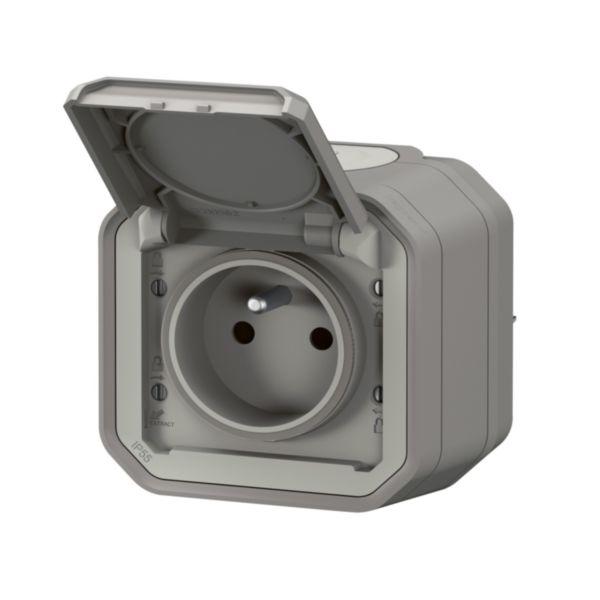

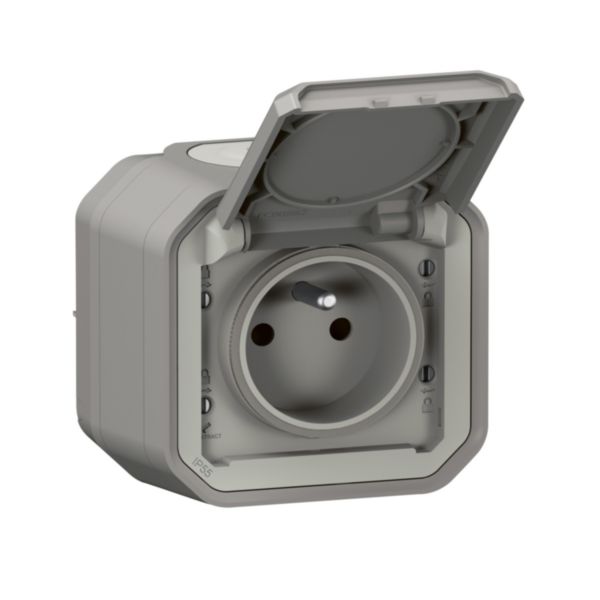

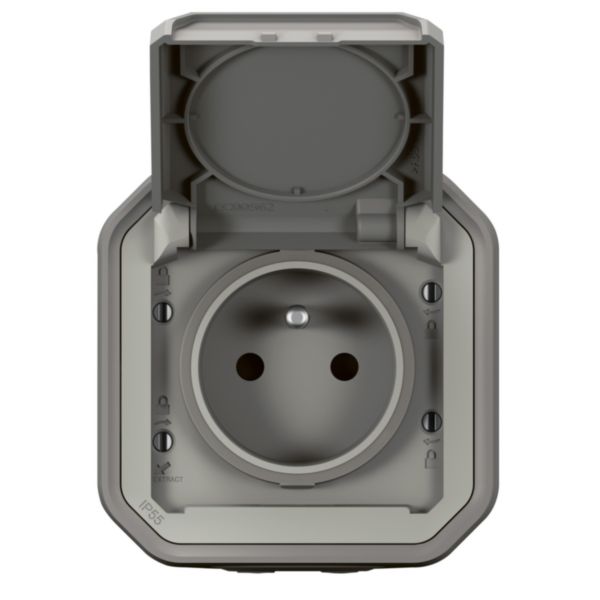

Prise de courant 2P+T étanche Plexo 16A 250V IP55 IK08 livrée complète pour fixation saillie - gris

Ref. 069731L
Plexo
LEGRAND

Plexo complet saillie, une prise de courant étanche permettant le branchement d'un appareil électrique dans des lieux humides

15,76 €

Tarif professionnel de référence HT
hors éco-contribution

A reçu le prix iF Design Award 2022

Caractéristiques produit

Prise de courant 2P+T 16A 250V - Connexion rapide sans outil avec repérage couleur
Produit complet, prêt à être installé en saillie
IP55 : protégé contre les poussières et les projections d'eau à la lance de toutes directions
IK08 : résistance à un choc de 5 joules

Avantages

Un boîtier composé d'une platine et d'un cadre - La platine de faible épaisseur et très rigide, permet une fixation aisée sur le support mural et une grande liberté de mouvement pour le câblage des fils
Une fixation du mécanisme sur la platine symétrique à 90° qui permet l'arrivée des câbles/tubes par le haut, le bas, la droite ou la gauche tout en gardant l'ouverture du volet de la prise vers le haut

Les + installation

Le concept de platine faible profondeur facilite le câblage des fils, qui peut être réalisé mécanisme clipsé ou déclipsé.
Pour fixer la platine sur des parois maçonnées (parpaings, enduits, briques, plâtre, etc.), privilégiez des chevilles universelles type COLORTECH 6X35 de chez Spit.
Pour une installation sur cloisons creuses, préférez des chevilles type DRIVA® ou STELLIX de chez Spit.
En multiposte, les 2 points de fixation repérés par des trous oblongs sont suffisants pour assurer la bonne tenue du boîtier sur le support de pose.

Information sur la gamme

Plexo est une gamme d'appareillage étanche adaptée à l'ensemble des chantiers : résidentiels, tertiaires et industriels. Disponible en version complète saillie et encastrée pour les fonctions essentielles, elle existe également en composable pour plus de flexibilité. L'adaptateur Mosaic™ permet d'enrichir l'offre disponible dans la gamme Plexo. L'univers Plexo est décliné en 4 couleurs : gris, anthracite, blanc et sable. En complément, les offres Plexo 66 et Soliroc permettent de répondre à des applications qui nécessitent une protection renforcée.

Documentation et conseils de pose

Caractéristiques techniques

Modèle
Broche de contact de protection
Pôle neutre sectionné simultanément
Non
Type de contact de protection
Rond
Nombre de contacts actifs (ronds)
2
Equipé d'un signal lumineux complémentaire
Non
Nombre d'unités
1
Nombre de modules (construction modulaire)
2
Nombre de phases
1
Impression/marquage
Degré de protection (IP)
Type de connexion
Borne automatique
Avec volet de protection
Oui
Avec eclips / protection enfant
Oui
Avec zone de texte/surface d'inscription
Non
Couleur
Gris
Numéro RAL (équivalent)
7046
Finition métallique
Non
Transparent
Non
Verrouillable
Non
Mécanisme d'éjection
Non
Encastrement isolé
Non
Avec éclairage fonctionnel
Non
Avec éclairage d'orientation
Non
Protection contre les surtensions
Non
Protection différentielle
Non
Avec microfusible
Non
Alimentation spéciale
Sans alimentation spéciale
Mode de pose
Saillie
Type de fixation
Fixation avec vis
Matériau
Plastique
Qualité du matériau
Thermoplastique
Sans halogène
Oui
Type de traitement de la surface
Non traité
Finition de la surface
Mat
Traitement antimicrobien
Non
Repiquage possible
Non
Avec dispositif on/off
Non
Prise inclinée ou inclinable
Non
Courant nominal
16A
Tension nominale
250V
Fréquence
50-60Hz
Adapté à la classe de protection (IP)
IP55
Résistance aux chocs (IK)
IK08
Largeur d'appareil
82mm
Hauteur d'appareil
85mm
Profondeur d'appareil
62mm
Compatible avec Apple HomeKit
Non
Compatible avec Amazon Alexa
Non
Compatible avec Google Assistant
Non
Compatible IFTTT
Non
Avec répéteur de signal Wi-Fi
Non
Avec haut-parleur bluetooth intégré
Non
Pour « conditions difficiles » (selon VDE)
Non
Temperature d'utilisation /d'installation
-5-40°C
Temperature de stockage
-25-60°C
Type de tension
AC
Power Delivery
Non
Indication de repérage des bornes de raccordement
Oui
précâblé
Non
Capacité des bornes
1.5-2.5mm²
Nature du cable pour connexion
Souple ou rigide
Section de câble
1.5-2.5mm²
Diamètre de tube pour produit saillie
16-25mm
Maintien du cable
Non applicable
Composition
Mécanisme complet avec cadre
Objet connecté
Non
EAN/Gencode
3414971882072

Logiciels et configurateurs

Logiciels métiers

Prescription

CCTP – Fiches d'aide à la rédaction

CCTP Plexo et appareillages étanches

Support d’aide à la prescription

3D_LG-069731L.stp

Engagement RSE & Respect des normes et réglementations

Certificats et agréments

Profil Environnemental Produit

LGRP-01292-V02.01-FR.pdf

Substances réglementées

Questions fréquentes

Question sur un produit

Comment démonter un appareillage Plexo™ ?

L’appareillage Plexo est conçu pour une mise en œuvre simplifiée. Pour démonter un appareillage Plexo, retirez le doigt et l’enjoliveur avec un tournevis plat, le cadre et les embouts puis retirez le mécanisme en exerçant une pression des deux côtés.

Quel disjoncteur utiliser pour une prise étanche extérieure ?

Pour protéger une prise électrique étanche extérieure, vous devez la raccorder à un disjoncteur 16A P+N classique C16 avec raccordement par bornes automatiques au tableau électrique.

Quelle intensité peut supporter une prise Plexo™ ?

Une prise électrique Plexo peut supporter de 16A à 32A selon les produits. La norme NF C 15-100 indique l’intensité maximale d’une prise de courant et détermine les appareils qu’il est possible de brancher dessus.
