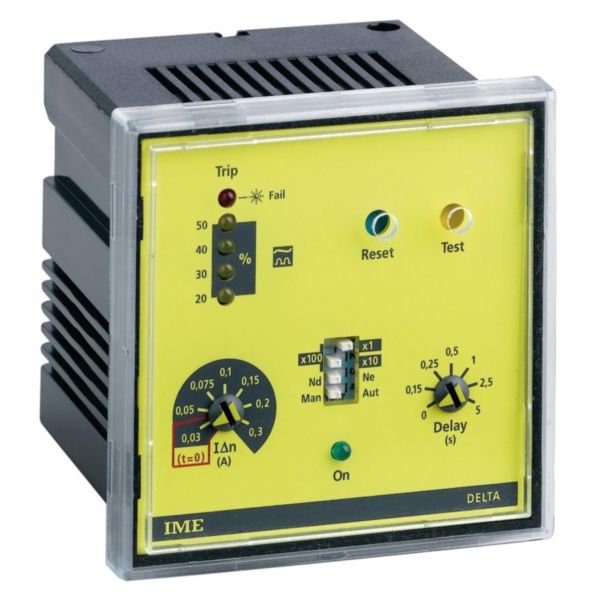

Relais de protection différentielle DELTA RD1E - type A - 72x72mm 30mA à 30A 230VAC

  • Ref. 40212040
  • IMESYS - DELTA
  • Legrand Energies Solutions

Les relais de protection combinés aux tores type DEL, s'associent à un appareil de coupure ou de signalisation à déclenchement et assurent ainsi les fonctions de : protection contre les contacts indirects et limitation des courants de fuite

Contacter un commercial

Caractéristiques produit

  • Format 72x72mm
  • Alimentation auxiliaire : 230VAC
  • Alarme : une sortie + préalarme - 2 contacts SPDT
  • Déclenchement instantané (t=0) à IΔn 30mA - Déclenchement réglable : 0/0,15/0,25/0,5/1/2,5/5 secondes - Seuil d'intervention sélectionnable 30mA...30A (19 calibres) - Test manuel et automatique permanent
  • Signalisation : Instrument alimenté : LED verte, valeur instantanée IΔn : 4 LED jaune, déclenchement de l'alarme : LED rouge commutation relais, interruption liaison relais-tore : LED rouge clignotant + commutation relais, préalarme : commutation relais 50% IΔn, affichage bargraphe LED

Les + utilisation

Raccordement relais-tore : 2 fils. Le test permanent et automatique garantit une sécurité totale de l'ensemble. La sécurité postive ou négative du contact de sortie est sélectionnable en façade. Le reset automatique (3 essais) est sélectionnable par l'utilisateur

Documentation et conseils de pose

Fiches techniques / Guides métier

Notices / Guides mise en oeuvre

Documents & argumentaires commerciaux

Caractéristiques techniques

  • Finition du raccordement électrique
    Autre
  • Avec pinces amovibles
    Non
  • Fonction
    Pour réseaux à courant triphasé
  • Tension d'alimentation CA 50 Hz
    196-253V
  • Tension d'alimentation CA 60 Hz
    196-253V
  • Fréquence de fonctionnement nominale
    47-63Hz
  • Valeur de fonctionnement intensité de courant 1
    30-30000mA
  • Délai de temporisation du déclenchement max. admissible
    5s
  • Affichage du courant différentiel
    Oui
  • Mémorisation possible des défaillances
    Non
  • Type de tension de fonctionnement
    AC/DC
  • Largeur
    72mm
  • Hauteur
    72mm
  • Profondeur
    75mm
  • EAN/Gencode
    8032826020285
