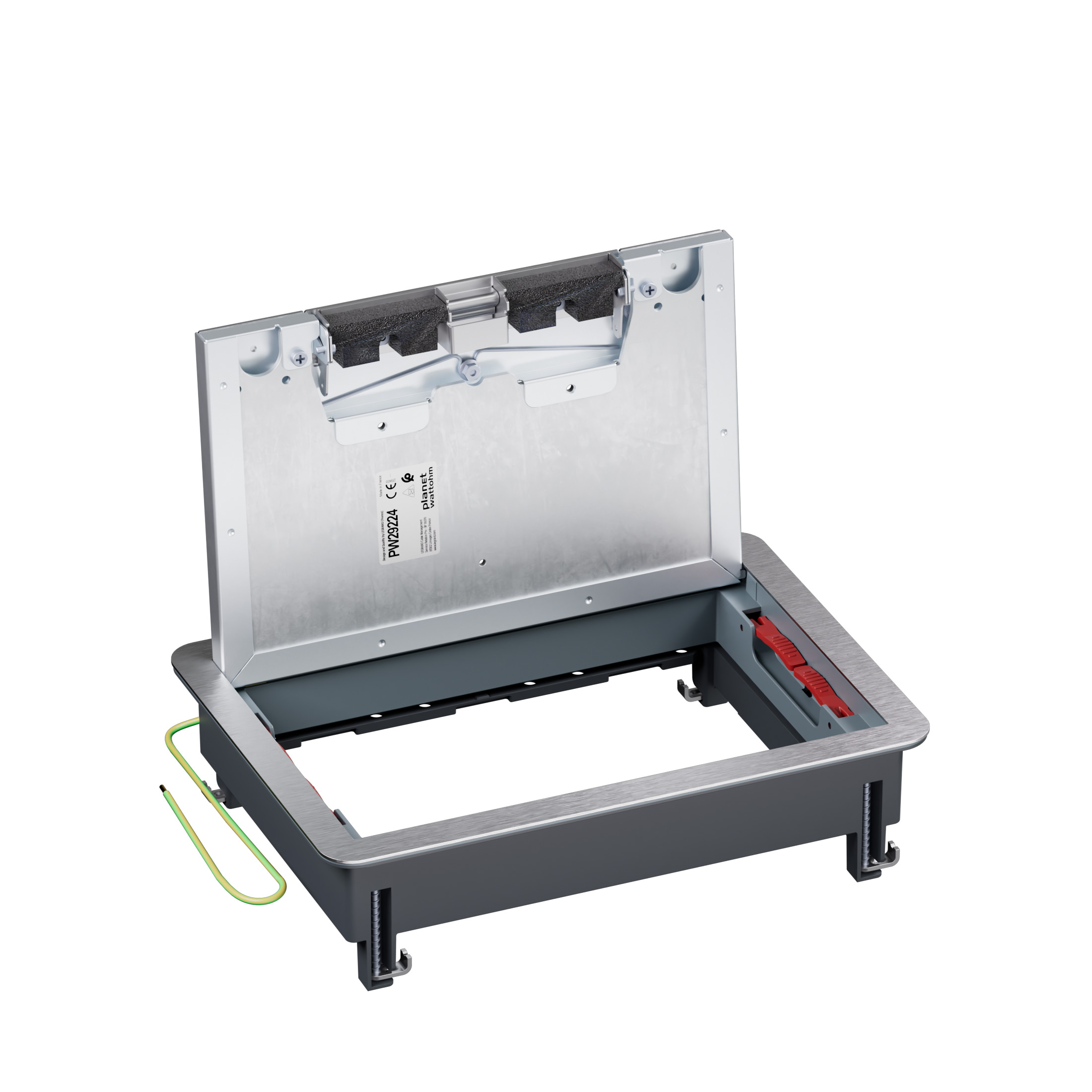

Trappe de visite Logix avec couvercle recouvrant métal 203x286mm - hauteur réglable 73mm - pour plancher technique

Ref. PW29224
Logix
PLANET WATTOHM

Trappe de visite pour installation dans plancher technique

Information produit
Stock Legrand sous 20 jours ouvrés à réception de la commande distributeur

Caractéristiques produit

Disponible en trois tailles et évolutive car munie de supports d'appareillages communs (une trappe peut devenir une boite de sol).
Hauteur réglable de 73mm minimum

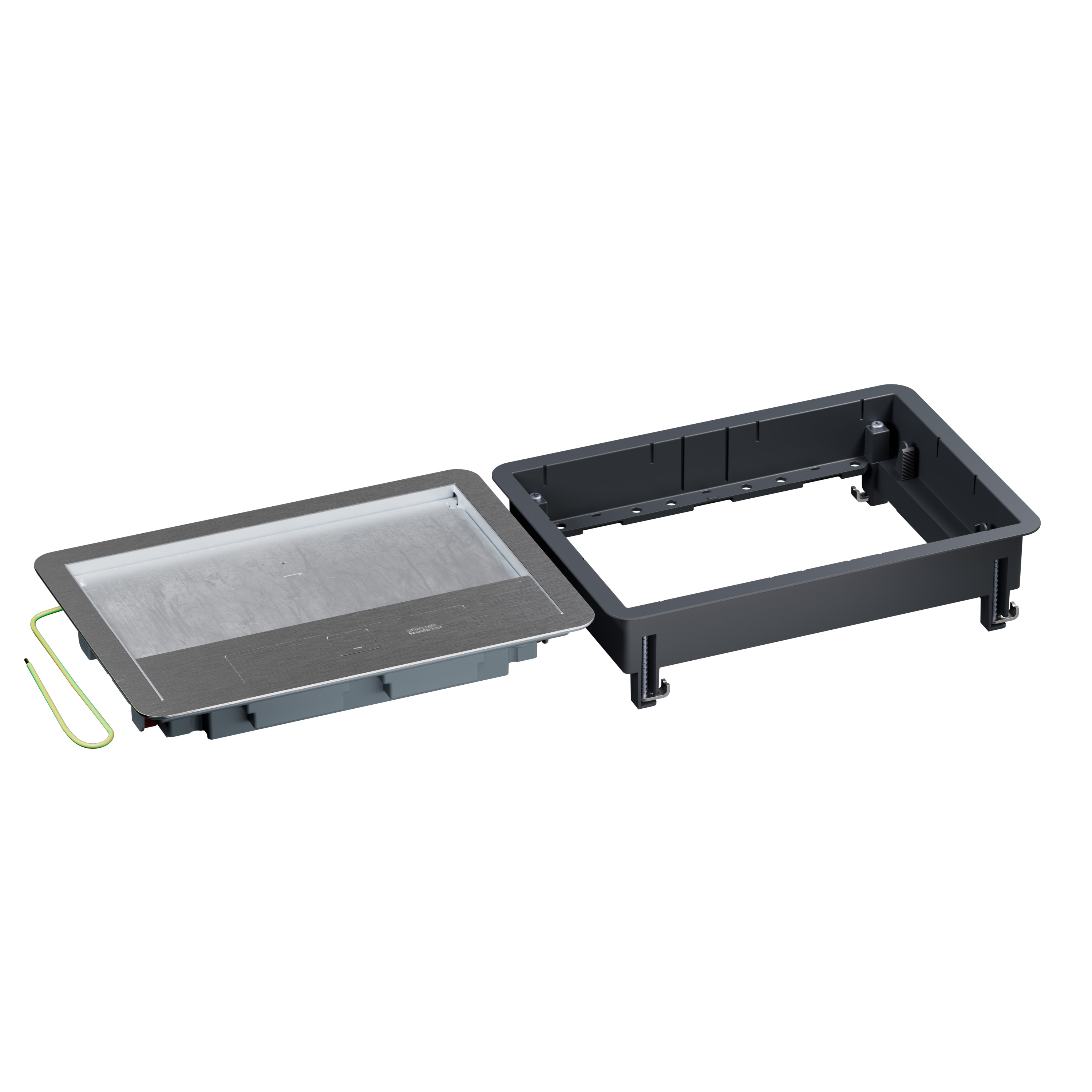

Couvercle amovible pour faciliter les connexions aux appareillages. Une fois montée, la boîte de sol a une résistance globale à la charge de 4000N (appliquée verticalement au travers d'une large surface diam. 130 mm)
Le couvercle peut intégrer tout type de revêtement jusque 8mm d'épaisseur

Avantages

Une gamme disponible en trois tailles, adaptée à tous types de sol (planchers techniques, chapes béton) et évolutive car munie de supports d'appareillages communs (une boîte de sol standard peut devenir affleurante sans décâbler les prises).
Deux orientations possibles pour la sortie de câble. Cadre et couvercle facilement réversibles à 180°. Possibilité d'ajouter un système de verrouillage avec ou sans clé.

Les + installation

Installation facile et rapide grâce au montage et démontage des composants par clippage (déclipage à la main ou à l'aide d'un tournevis). La capacité de câblage des paniers est maximale pour aider lors du câblage des prises. Les paniers sont équipés de retenues de câble rapide par clippage (pas de vis). Entrées des câbles pré-découpées pour en faciliter l'installation.

Les + utilisation

S'adapte à l'usage. Possibilité de changer le couvercle avec les références SAV. les finitions plastic et inox sont facilement interchangeable.

Recommandations / restrictions d’usages

Usage en intérieur uniquement.

Information sur la gamme

Solution complète et innovante, le système LOGIX répond aux besoins des entreprises qui doivent s'adapter aux comportements nomades des utilisateurs et à la multiplication des moyens de communication. Découvrez cet ensemble de solutions faciles et rapides à installer, permettant une alimentation par le sol, en vertical ou en périmétrique : appareillage 45, boîtes de sol, goulottes d'installation 45 PVC et universelles PVC, goulottes de distribution et d'installation ZH et composants.

Documentation et conseils de pose

Fiches techniques / Guides métier

F04323FR-00.pdf (français)

Notices / Guides mise en oeuvre

Notice LE14802AA-01

Caractéristiques techniques

Largeur
203mm
Hauteur
77.2mm
Profondeur
286mm
Adapté à un canal noyé recouvert d'une chape
Non
Adapté à un canal noyé fermé à fleur de sol
Non
Ouverture d'encastrement du boîtier sur-sol
Non
Ouverture d'encastrement de l'unité d'encastrement
Rectangulaire
Matériau de la paroi latérale
Plastique
Possibilité d'intégration de joints
Non
Possibilité de découplage de la partie supérieure et de la partie inférieure
Oui
Classe de protection (IP)
IP20
EAN/Gencode
3271784190950
