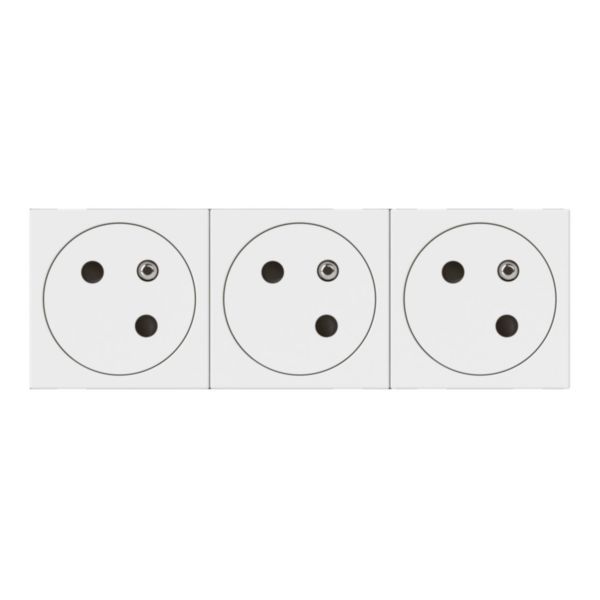

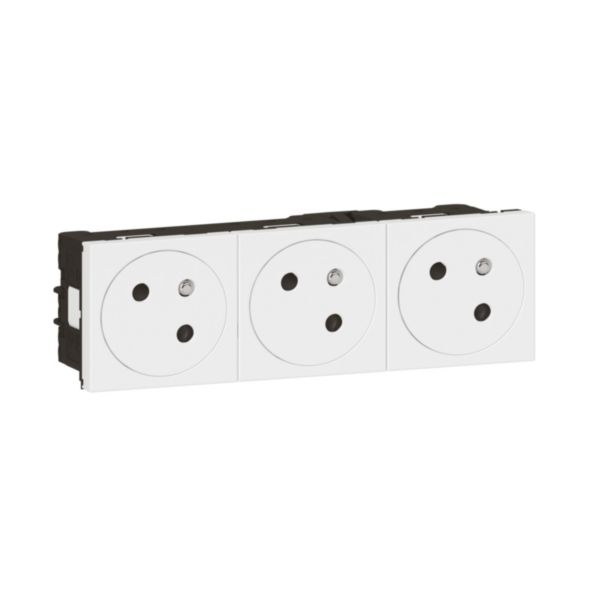

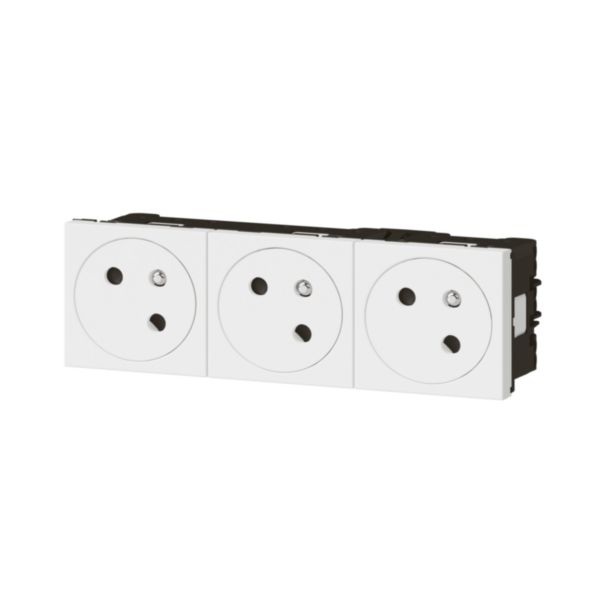

Triple prise de courant 2P+T Surface Mosaic Link raccordement latéral 6 modules - blanc

Ref. 077143L

37,08€

Tarif professionnel de référence HThors éco-contribution

Mosaic Link, une prise de courant répondant aux tendances actuelles des bâtiments à compléter d'une plaque de finition et à poser sur tous types de supports

Acheter

Ajouter à ma liste

Produit de vente courante
Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

Choisissez vos options d'impression

Inclure les tarifs

imprimer imprimer

Choisissez vos options de téléchargement

Inclure les tarifs

télécharger télécharger

Acheter

Ajouter à ma liste

Caractéristiques produit
DOCUMENTATION ET CONSEILS DE POSE
Caractéristiques techniques
LOGICIELS ET CONFIGURATEURS
NORMES ET RÉGLEMENTATIONS

Caractéristiques produit

Prise de courant 3x2P+T Surface Mosaic Link 16A 230V à connexion latérale par bornes automatiques bi-stables - À équiper d'un support et d'une plaque Mosaic
6 modules - Blanc
L'inclinaison à 45° des puits de prise permet de gagner de la place lors du branchement de plusieurs appareils electriques ou electroniques volumineux
Résistance aux chocs renforcée : indice IK07
Connexion par bornes automatiques à levier permettant la connexion rapide sans outil

Avantages

Prise Surface : le socle rétractable de cette prise associe design affleurant, sécurité car le fond du puit de prise n'est pas accessible et, propreté en évitant l'accumulation de poussière
Les composants Mosaic Link permettent de reconfigurer facilement les installations et de limiter les coûts de maintenance.L'assemblage intuitif des prises avec l'accessoire de connexion offre de multiples possibilités de configuration de l'appareillage pour faire évoluer vos installations.

Les installation

Pour pose dans boîtes de sol, colonnes, colonnettes, blocs bureau, goulottes et boîtes d'encastrement profondeur 50mm recommandée

Les utilisation

Permet un raccordement facile et sans fils pour rajouter d'autres fonctions en utilisant l'accessoire référence 077100L : prise 2P+T à voyant, chargeur USB, etc

Recommandations / restrictions d’usages

Usage en intérieur uniquement

Information sur la gamme

Pour les bâtiments tertiaires et résidentiels, Mosaic™ est la réference de l'appareillage avec plus de 250 fonctions disponibles, une offre esthétique, fiable, stockée partout et rapide à installer. Mosaic™, c'est avant tout un mécanisme au format 45 x 45, composable dès 1 module, à poser et à installer sur tous types de supports : mur, colonne, colonnette, boîte de sol, goulotte...L'esthétique de Mosaic évolue pour répondre aux tendances actuelles des bâtiments, avec des larges chanfreins sur la plaque de finition apportant dynamisme et légèreté pour sublimer le produit et un rappel bi-matière sur les doigts des interrupteurs et poussoirs pour faire écho à la plaque et sublimer les fonctions lumineuses. Disponible en 3 finitions : blanc brillant, alu, noir mat, blanc antimicrobien pour les environnements exigeants alliant hygiène et esthétique. Les innovations telles que Mosaic Easy-Led (1 mécanisme unique qui devient lumineux ou témoin avec un voyant à brocher) ou Mosaic Link (les prises à raccordement latéral d'un simple geste) font de cette gamme d'appareillage un atout pour les installateurs.

Documentation et conseils de pose

Pages catalogue & annexes

Page commerciale (p.910 édition 2022)

Fiches techniques / Guides métier

Fiche technique

Documents & argumentaires commerciaux

Téléchargez la documentation de la nouvelle offre colonnes et colonnette Téléchargez la documentation de la nouvelle offre boîtes de sol Appareillage électrique Mosaic™ : le choix de la référence

Caractéristiques techniques

Modèle

Broche de contact de protection

Type de contact de protection

Rond

Nombre de pôles coupés (ronds)

Avec voyant indicateur

Nombre d'unités

Nombre de modules (construction modulaire)

Nombre de phases

Impression/marquage

Sans

Type de connexion

Borne automatique

Avec volet de protection

Avec eclips / protection enfant

Avec zone de texte/surface d'inscription

Couleur

Blanc

Numéro RAL (équivalent)

9003

Finition métallique

Transparent

Verrouillable

Mécanisme d'éjection

Encastrement isolé

Avec éclairage fonctionnel

Avec éclairage d'orientation

Protection contre les surtensions

Protection différentielle

Avec microfusible

Alimentation spéciale

Sans alimentation spéciale

Mode de pose

Support de module

Type de fixation

Fixation par encliquetage

Matériau

Plastique

Qualité du matériau

Thermoplastique

Sans halogène

Type de traitement de la surface

Non traité

Finition de la surface

Brillant

Traitement antibactérien

Repiquage possible

Avec dispositif on/off

Couleur de l'opérateur de commutation

Blanc

Prise inclinée ou inclinable

Courant nominal

16 A

Tension nominale

250 V

Fréquence

50-60 Hz

Adapté à la classe de protection (IP)

IP40

Indice de protection contre les chocs (IK)

IK07

Largeur d'appareil

135 mm

Hauteur d'appareil

45 mm

Profondeur d'appareil

40 mm

Compatible avec Apple HomeKit

Compatible avec Amazon Alexa

Compatible avec Google Assistant

Compatible IFTTT

Avec répéteur de signal Wi-Fi

Avec haut-parleur bluetooth intégré

Pour « conditions difficiles » (selon VDE)

Profondeur d'encastrement

31.5 mm

Temperature d'utilisation /d'installation

-5-35 °C

Temperature de stockage

-10-70 °C

Type de tension

Power Delivery

Indication de repérage des bornes de raccordement

Section de câble

2.5-2.5 mm²

Maintien du cable

Autre

Couvercle

Plaque centrale

Objet connecté

EAN/Gencode

3414971576414

Logiciels et configurateurs

Logiciels métiers

Objet BIM

Normes et réglementations

Certificats et agréments

NF-NF012_2201/A2

PEP Profil Environnemental Produit

LGRP-01223-V01.01-FR.pdf

Directive RoHS

Produit conforme à la réglementation
Document de conformité

Réglementation REACH

Document de conformité
