Comment installer un bac d’encastrement Drivia ?

Dans cette vidéo, Legrand vous explique comment installer simplement un bac d'encastrement Drivia pour intégrer votre panneau de contrôle, votre tableau électrique et votre coffret de communication multimédia.

Voir la fiche produit

Comment installer un bac d’encastrement Drivia ?

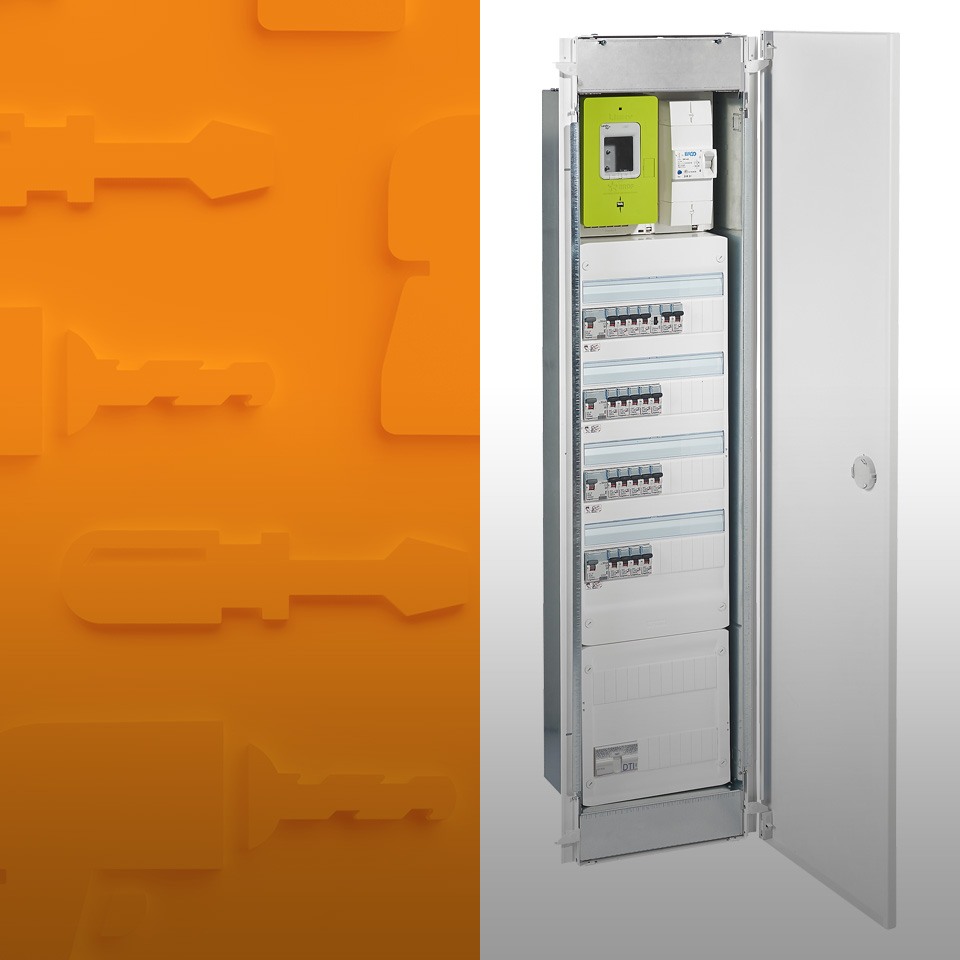

Le bac d'encastrement, esthétique et discret, permet de regrouper tous les tableaux, panneau de contrôle, tableaux électriques de répartition et de communication pour réseau RJ45.

Matériel requis :

1 bac d’encastrement Drivia
1 porte blanche réversible
Votre outillage professionnel

Accès aux rubriques

Etape 1 : Installer le cadre du bac d’encastrement

Tracer un repère à 1,3 mètre du sol sur la cloison où sera installé le bac d'encastrement.
Présenter le cadre sur la cloison, en alignant le repère tracé avec le trou oblong indiquant la mention « 1m30 ».
Enfoncer un tournevis dans la cloison pour maintenir le cadre en haut du bac.
Vérifier le niveau puis tracez un trait continu sur tout l'intérieur du cadre de manière à marquer où vous allez découper.
Découper la cloison à l'aide de l'outil adapté.
Replacer le cadre et rabattez les quatre pattes de fixation brevetées Drivia Grip.
Visser ensuite les quatre pattes pour un maintien optimal.

Etape 2 : Fixer le bac d’encastrement

Passer les gaines dans le bac d'encastrement
Accrocher ensuite le bac au cadre grâce au système breveté Drivia Flix.
Rabatter le bac et fixez-le au cadre.
Retirer les ouvertures de la plaque passe-câble et fixez-la au bac.

Etape 3 : Fixer les tableaux au bac d’encastrement

Le principe de fixation des tableaux Drivia dans le bac est le même que sur une GTL.
Monter les Drivia Clip brevetés fournis avec les coffrets à l'arrière du châssis du tableau.
Installer ensuite le châssis sur le fond goulotte du bac d'encastrement et engagez les Drivia Clip dans les rainures.
Ajuster la hauteur et vissez le châssis sur la goulotte pour un maintien optimal.
Raccorder le bac d’encastrement au bornier de terre.

Etape 4 : Terminer l’installation

Clipser la porte réversible sur les charnières
Installer les obturateurs aimant en utilisant un maillet si nécessaire
Raccorder la liaison équipotentielle : l'installation est terminée.
