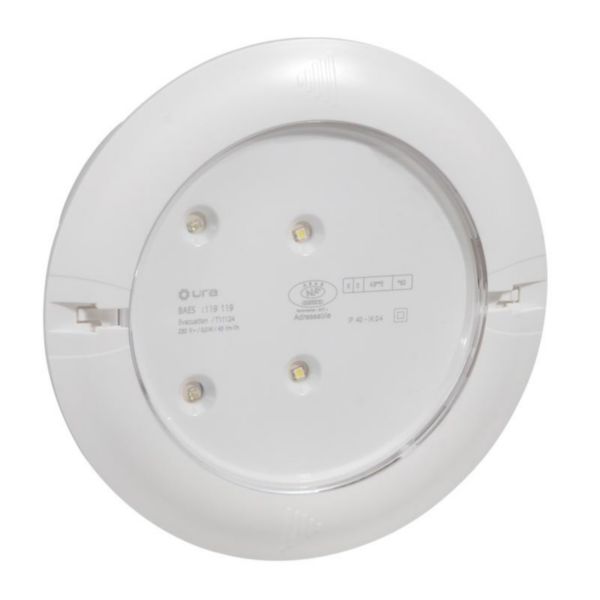

BAEH encastré à LEDs Kickspot IP40 IK04 plastique SATI Adressable pour bâtiments d'habitation

Ref. 0 626 74
Kickspot
LEGRAND

Bloc Autonome d’Eclairage d’Habitation permettant l’évacuation des bâtiments d’habitation : copropriétés et autres bâtiments résidentiels

618,30 €

Tarif professionnel de référence HT
hors éco-contribution

Information produit
Stock Legrand sous 10 jours ouvrés à réception de la commande distributeur

Caractéristiques produit

BAEH encastré à LEDs Kickspot SATI Adressable - 8 lumens - 5h - IP40 plastique - IK04 - Classe II
Alimentation 230V~ - 50Hz à 60Hz - Equipé de batterie Ni-Cd - Consommation : 0,35W
Raccordement par bornes automatiques
Adressable à distance par passerelle de configuration référence 088240 et l'App - Close Up - Contrôlable à distance avec l'interface pour blocs SATI Adressable référence 062600 et l'écran tactile de contrôle Mosaic référence 062601 ou le logiciel de supervision référence 062602
Bloc pour bâtiments d'habitation, certifié NF Environnement et NF AEAS Performance SATI

Les + installation

Installation directe en faux plafond après découpe de Ø152mm (scie cloche à trépan) - Maintien par 3 griffes ajustables et invisibles

Information sur la gamme

Kickspot, une gamme de blocs autonomes d'éclairage de sécurité et de luminaires pour sources centrales à LEDS à très faible consommation d'énergie, encastrables directement en faux-plafond, sans accessoire, pour une installation esthétique et facile. Ces BAES sont disponibles dans les fonctions : évacuation, ambiance, habitation, BAES+BAEH et DBR permettant de répondre aux besoins d'éclairage de sécurité encastré dans tous les bâtiments tertiaires et d'habitation. Equipés de la technologie SATI Connecté, ces BAES permettent un diagnostic à distance des installations (BAES en défaut, BAES absent, défaut ligne de télécommande) via une télécommande connectée et la Web App. Legrand ERPconnecté, vous permettant ainsi de diminuer vos coûts de contrôle et de maintenance. Les blocs sont certifiés NF Environnement et NF AEAS Performance SATI.

Documentation et conseils de pose

Page catalogue et annexes

Caractéristiques techniques

Mode de pose
Encastré
Pictogramme inclus
Non
Système de contrôle
Auto-test automatique
Convient pour la mise en veille
Oui
Avec interrupteur à distance
Oui
Télécommande fournie
Non
Alimentation de secours
Autonome (batterie individuelle)
Type de batterie
NiMh
Source lumineuse
LED non interchangeable
Source lumineuse fournie
Oui
Douille
Autre
Nombre de têtes de luminaire
1
Matériau du boîtier/corps
Plastique
Couleur du boîtier/corps
Blanc
Matériau de la verrine
Plastique transparent
Type de tension
AC
Tension nominale (Un)
207-253V
Courant nominal
1.4-1.7mA
Appareillage
Driver LED courant constant
Elément de distribution de lumière
Diffuseur
Durée de vie nominale L70/B50 à 25°C
123000h
Classe de protection (IP)
IP40
Résistance aux chocs (IK)
IK04
Classe de protection
II
Luminaire avec protection contre l'incendie «symbole D» selon EN 60598-2-25
Non
Puissance du système
0.35W
Flux lumineux utile
8lm
Flux lumineux en mode veille
3lm
Température de couleur
5300-5300K
Distance de visibilité du pictogramme
15m
Temps d'opération nominal
5-5h
Largeur
187mm
Hauteur/profondeur
76mm
Longueur
187mm
Diamètre externe
187mm
Largeur d'encastrement
152mm
Hauteur/profondeur d'encastrement
61.5mm
Longueur d’encastrement
152mm
Diamètre d'encastrement
152mm
Nombre de pôles
4
Section de conducteur
2.5mm²
Type de connexion
Raccordement à vis
Temperature d'utilisation /d'installation
-5-35°C
Temperature de stockage
-10-50°C
Fréquence
50-60Hz
Neutre obligatoire
Oui
Indication de repérage des bornes de raccordement
Oui
Sans halogène
Oui
Capacité des bornes
1.5-2.5mm²
Nature du cable pour connexion
Souple ou rigide
Maintien du cable
Non applicable
Attache/serre-cable compatible avec
Non applicable
Mode de commande
Filaire
Conforme à la Réglementation pile ou batterie
Oui
Adressable
Oui
Code CEI (Pack1)
LR6
Pile ou Accumulateur (Pack1)
Accumulateur (rechargeable)
Composition de l'élément (Pack1)
Nickel-Métal-hydride
Nombre de Pack 1
1
Nombre d'éléments Unitaires (Pack1)
2
Poids d'un Element Unitaire (Pack1)
26g
Localisation Pack1
Le produit intègre une batterie
Type réglementaire (Pack1)
I : Industriel (Pas Portable)
Objet connecté
Oui
Moyen de pilotage
Configurateur
Programmable
Oui
Intéropérabilité du protocole de connexion
Non
EAN/Gencode
3245060626747

Logiciels et configurateurs

Logiciels métiers

Objet BIM

Formations et services

Services

Mise en service BAES adressables

Engagement RSE & Respect des normes et réglementations

RSE Produit

7.54 Empreinte carbone phase Fabrication (A1-A3) (kg CO2 eq.)

Profil Environnemental Produit

LGRP-01047-V01.01-FR.pdf

Substances réglementées

Pièces détachées

Commande réservée aux professionnels

Délais de 15 jours à 3 semaines à réception de commande

À commander à votre distributeur en matériel électrique

Garantie des pièces détachées

Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.

Ref.	Désignation.
0 610 89	Batterie Ni-Mh 2,4V 1,1Ah pour maintenance blocs Kickspot d'évacuation, BAES + BAEH ou BAEH ECO2
0 626 86	Jeu de 2 étiquettes d'évacuation amovibles et recyclable BAES d'évacuation ECO
0 626 87	Etiquette de signalisation pour BAES avec flèche à 45° repositionnable et recyclable
0 626 88	Etiquette de signalisation pour BAES amovible et recyclable pour évacuation personne à mobilité réduite
0 626 89	Etiquette de signalisation pour BAES amovible et recyclable pour espace attente sécurisé
9 809 35	Lot de 3 accessoires de fixation pour BAES Kickspot
