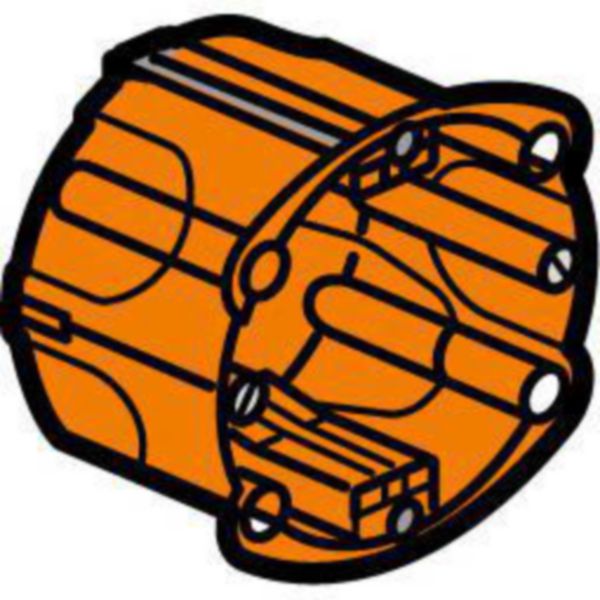

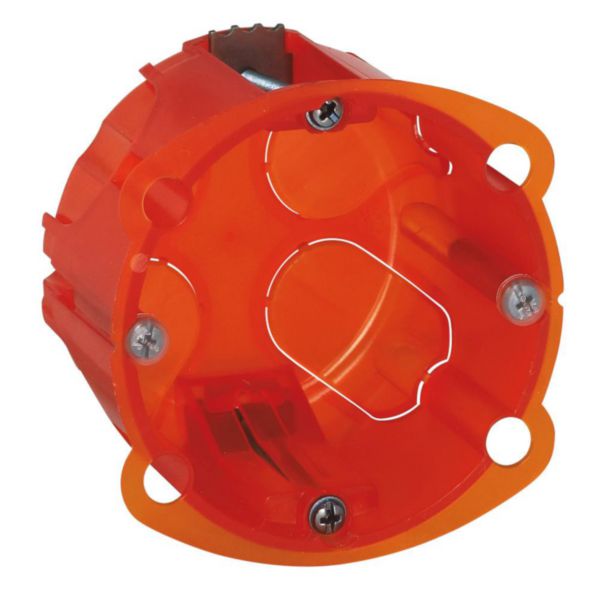

Boîte Batibox multimatériaux 1 poste - profondeur 50mm
Ref. 0 801 21
Batibox LEGRANDBatibox multimatériaux, une boîte à rigidité renforcée pour installation dans plaque de plâtre, contreplaqué, tôle, brique, carreau de plâtre, parpaing, brique
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Produit de vente courante
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Boîte Batibox multimatériaux 1 poste profondeur 50mm
- Diamètre de perçage 67mm
- Modes de fixation multiples :- par serrage d'étriers métalliques en cloisons creuses (plaques de plâtre, briques) ou sur carreaux de plâtre- par scellement sur murs maçonnés (parpaing, brique)- par injection de colle pour scellement rapide

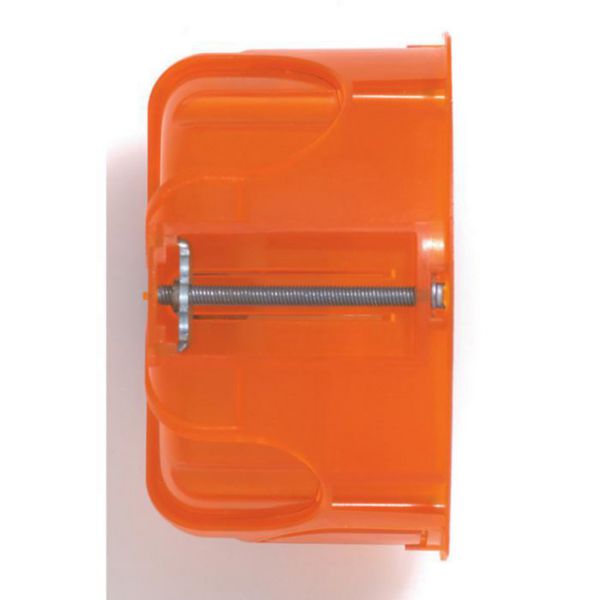

- Équipée d'étriers métalliques imperdables
- Livrée avec : - vis équipées de cache de protection- cloisons de séparation amovibles pour accueil des fonctions étendues (exemple : prises pré-câblées)
Les installation
Equipée d'emplacements permettant l'injection de colle ou matériaux de scellement - Diffusion de la colle visible par transparence
Recommandations / restrictions d’usages
- Pour installation dans plaque de plâtre, contreplaqué, tôle, brique, carreau de plâtre, parpaing, brique
Information sur la gamme
Les boîtes d'encastrement Batibox permettent l'installation d'appareillage dans les cloisons sèches, la maçonnerie, le béton. Il existe aussi la boîte multimatériaux qui est compatible avec les cloisons creuses (plaques de plâtre, briques), les carreaux de plâtre ou les murs maçonnés (parpaing, brique…). 3 profondeurs (30, 40 ou 50 mm) permettent de recevoir tous types d'appareillages. L'installation des boîtes multipostes peut se faire en horizontal ou vertical et une séparation amovible est livrée pour isoler le courant fort du courant faible. La boîte d'encastrement Batibox peut être transformée en une boite de dérivation en y ajoutant un couvercle de finition.
Documentation et conseils de pose
Pages catalogue & annexes
- Tableau de choix (p.716 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix (les essentiels pour votre installation électrique édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page commerciale (p.722 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix (boîtes d'encastrement et vis de fixation édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (p.723 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix (boîtes, supports et plaques édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix (boîtes d'encastrement édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F00454EN-04.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- F00454FR-04.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en œuvre
- Notice 0064KC8-02 Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Mode de pose Autre
- Forme Rond
- Type de construction Boîte de jonction/raccordement d'appareils
- Modèle Unique
- Garnissage Sans
- Diamètre 67 mm
- Longueur 72 mm
- Largeur 72 mm
- Profondeur intérieure 50 mm
- Pour le nombre d'inserts d'appareil 2
- Fixation des appareils Visser ou à griffe
- Avec vis Oui
- Pour diamètre du tube 20/25 mm
- Pour diamètre de câble jusqu'à 20-25 mm
- Verrouillage de tube Non
- Entrée de l'arrière Oui
- Nombre d'entrées 4
- Matériau Plastique
- Sans halogène Non
- Finition Non traité
- Couleur Orange
- Classe de protection (IP) IP20
- Finition du couvercle Sans
- Fixation du couvercle Autre
- Plombable Non
- Maintien de fonction Sans
- Avec blindage Non
- Etanche à l'air Non
- Borne, position fixe Non
- Fixation au crochet de luminaire Non
- Tubulure Sans
- Résistance aux chocs (IK) IK04
- Temperature d'utilisation /d'installation -5-40 °C
- Temperature de stockage -5-60 °C
- Modèle Unique
- EAN/Gencode 3245060801212
Normes et réglementations
Certificats et agréments
PEP Profil Environnemental Produit
Directive RoHS
Réglementation REACH
Prescription
CCTP – Fiches d’aide à la rédaction
Questions fréquentes
Pré-requis & Installation des produits
Comment poser l’appareillage électrique Art d’Arnould ?
Afin d’assurer une installation optimale des appareillages Art d’Arnould, plusieurs choses sont à considérer : la profondeur de la boîte d’encastrement et son orientation, un axe de fixation de niveau, la pose sur une surface plane et sèche et un matériel adapté. Par ailleurs il... En savoir plus
Quelle boîte d’encastrement choisir pour l’appareillage Art d’Arnould ?
Les appareillages Art d’Arnould nécessitent des boîtes d’encastrement spécifiques : plus profondes, de petit format… Pour assurer une installation à la hauteur de cette ligne haut de gamme, nous vous recommandons d’anticiper leur installation et de bien sélectionner la boîte... En savoir plus
Question sur un produit
Quel diamètre percer pour encastrer une boîte Plexo™ ?
Vous souhaitez savoir quel diamètre percer avec votre scie-cloche pour encastrer un appareillage ou un produit Plexo ? Pour encastrer un produit Plexo IP55 IK08, il faut un diamètre de 68mm, dimension standard pour tout appareillage. En savoir plus
Installation électrique et réseau
Peut-on installer l'appareillage Céliane en neuf et en rénovation ?
L’appareillage Céliane s’installe facilement en neuf comme en rénovation. Quelle que soit la nature du mur, les boîtes et supports Batibox assurent une installation toujours impeccable. La gamme s’adapte à tous les types de chantiers grâce aux différentes versions de produits... En savoir plus
À associer
Avec Boîte Batibox multimatériaux 1 poste - profondeur 50mm
Support à vis pour Mosaic , Céliane ou Soliroc pour 1 poste ou 2 modules
Ref. 0 802 51
Support à griffes pour Mosaic , Céliane ou Soliroc pour 1 poste ou - 2 modules
Ref. 0 802 61
Vis longue pour toutes boîtes Batibox Ø3mm longueur 40mm
Ref. 0 801 97

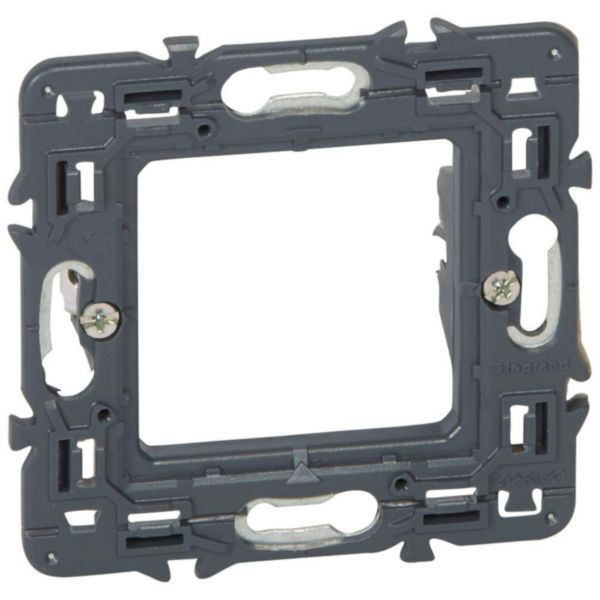

Support à griffes longues pour Mosaic , Céliane ou Soliroc pour 1 poste ou 2 modules
