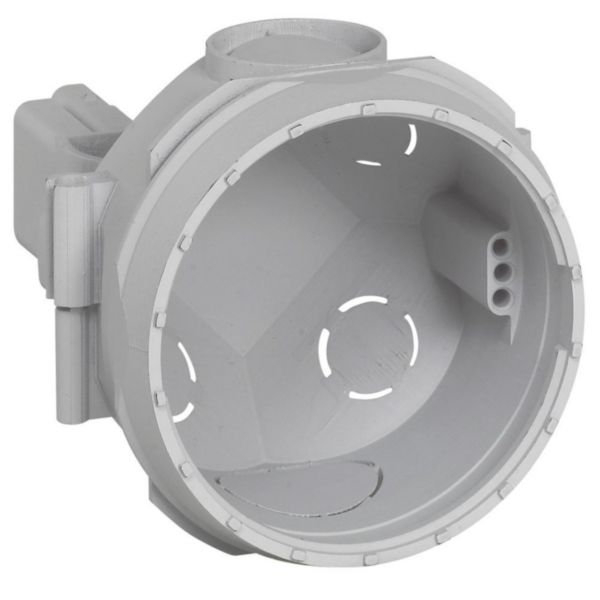

Boîte universelle pour béton Batibox 1 poste associable - profondeur 58mm

Art d’Arnould, interrupteurs et prises d’exception

Ref. 0 819 41

Batibox LEGRAND

2,94€

Tarif professionnel de référence HThors éco-contribution

Batibox béton, une boîte à fixer dans banche béton

Acheter

Ajouter à ma liste

Produit de vente courante habituellement stocké sur plateforme distributeur
Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

Choisissez vos options d'impression

Inclure les tarifs

imprimer imprimer

Choisissez vos options de téléchargement

Inclure les tarifs

télécharger télécharger

Acheter

Ajouter à ma liste

Caractéristiques produit
DOCUMENTATION ET CONSEILS DE POSE
Caractéristiques techniques
LOGICIELS ET CONFIGURATEURS
NORMES ET RÉGLEMENTATIONS
PRESCRIPTION
QUESTIONS FRÉQUENTES

Caractéristiques produit

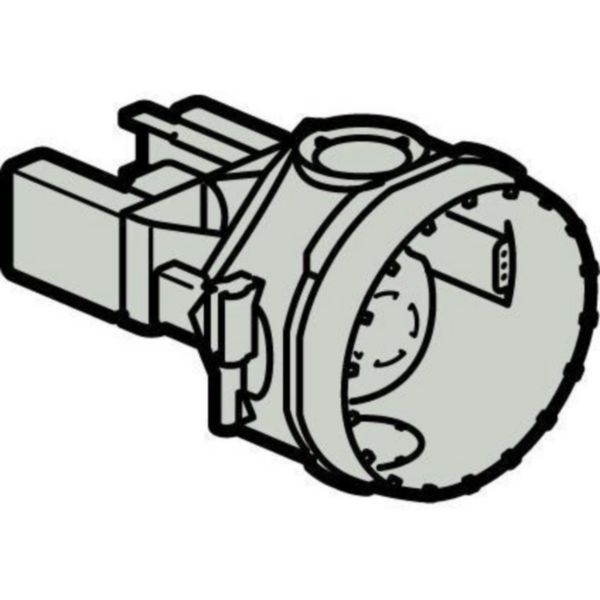

Boîte Batibox pour banche béton 1 poste associable Ø64mm profondeur 58mm
3 types de montage :- montage direct sur banche 100mm à 200mm : une seule boîte en utilisant l'aimant référence 081990- montage par calage sur banche 160mm à 200mm : 2 boîtes en associant 2 boîtes dos à dos et aimant référence 081970 ou 081990 - dos à dos sur banche 160mm à 200mm : 2 boîtes en associant 2 boîtes dos à dos et aimant référence 081970 ou 081990 d’un côté et obturateur référence 081972
Entrées operculables :- 4xØ20mm pour tube ICTA- 2xØ25mm traversant pour tube IRL
Fixation d'appareillage par vis longues référence 080197 ou avec bague 081960
Permet des associations côte à côte avec couvercle référence 081971

Les installation

Peut recevoir les couvercles DCL :- en point de centre référence 089592- en applique référence 089589

Les utilisation

Permet la composition de boîtes multipostes par association

Information sur la gamme

Les boîtes d'encastrement Batibox permettent l'installation d'appareillage dans les cloisons sèches, la maçonnerie, le béton. Il existe aussi la boîte multimatériaux qui est compatible avec les cloisons creuses (plaques de plâtre, briques), les carreaux de plâtre ou les murs maçonnés (parpaing, brique…). 3 profondeurs (30, 40 ou 50 mm) permettent de recevoir tous types d'appareillages. L'installation des boîtes multipostes peut se faire en horizontal ou vertical et une séparation amovible est livrée pour isoler le courant fort du courant faible. La boîte d'encastrement Batibox peut être transformée en une boite de dérivation en y ajoutant un couvercle de finition.

Documentation et conseils de pose

Pages catalogue & annexes

Page commerciale (p.726 édition 2022) Tableau de choix (boîtes d'encastrement et vis de fixation édition 2022) Tableau de choix (boîtes, supports et plaques édition 2022) Tableau de choix (p.716 édition 2022) Tableau de choix (boîtes d'encastrement édition 2022)

Fiches techniques / Guides métier

F00456FR-03.pdf

Notices / Guides mise en œuvre

LE00444AA.pdf

Caractéristiques techniques

Mode de pose

Construction en béton

Forme

Rond

Type de construction

Boîte de jonction

Modèle

Unique

Garnissage

Sans

Diamètre

64 mm

Largeur

71 mm

Pour le nombre d'inserts d'appareil

Fixation des appareils

Visser

Avec vis

Pour diamètre du tube

20/25 mm

Pour diamètre de câble jusqu'à

20-25 mm

Verrouillage de tube

Entrée de l'arrière

Nombre d'entrées

Matériau

Plastique

Sans halogène

Type de traitement de la surface

Non traité

Couleur

Gris

Indice de protection (IP)

IP20

Finition du couvercle

Sans

Fixation du couvercle

Autre

Plombable

Maintien de fonction

Sans

Avec blindage

Etanche à l'air

Borne, position fixe

Fixation au crochet de luminaire

Tubulure

Sans

Résistance aux chocs (IK)

IK04

Temperature d'utilisation /d'installation

-5-40 °C

Temperature de stockage

-5-60 °C

EAN/Gencode

3245060819415

Logiciels et configurateurs

Logiciels métiers

Normes et réglementations

Directive RoHS

Produit hors scope
Document de conformité

Réglementation REACH

Document de conformité

Prescription

CCTP – Fiches d’aide à la rédaction

Fiche CCTP Appareillage encastré ART d'Arnould

Questions fréquentes

Pré-requis ＆ Installation des produits

Quelle boîte d’encastrement choisir pour l’appareillage Art d’Arnould ?

Les appareillages Art d’Arnould nécessitent des boîtes d’encastrement spécifiques : plus profondes, de petit format… Pour assurer une installation à la hauteur de cette ligne haut de gamme, nous vous recommandons d’anticiper leur installation et de bien sélectionner la boîte... En savoir plus
