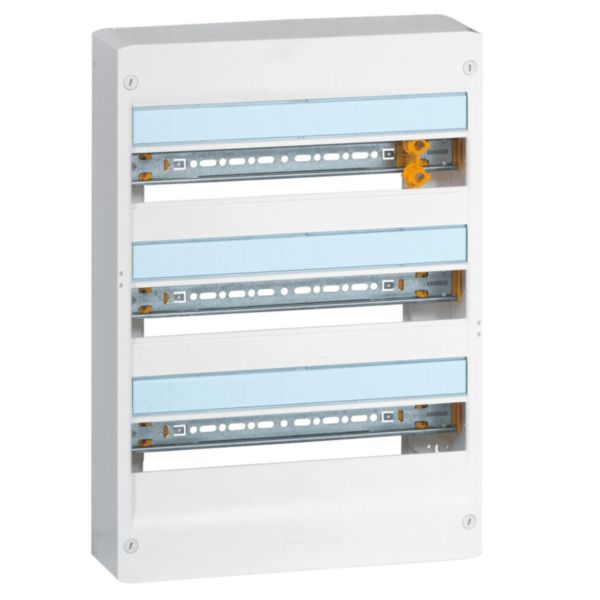

Coffret Drivia 18 modules 3 rangées IP30 IK05 - Blanc RAL9003
Ref. 4 012 23
Drivia LEGRANDDrivia 18, coffret saillie 18 modules par rangée, pouvant s'installer sur goulotte GTL, dans bac d'encastrement ou sur mur
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Produit de vente courante
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit

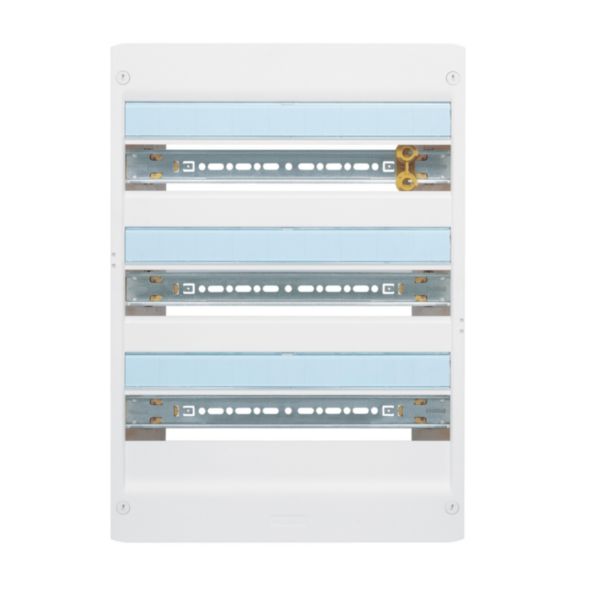

- Coffret Drivia 3 rangées de 18 modules - 500x355x103,5mm

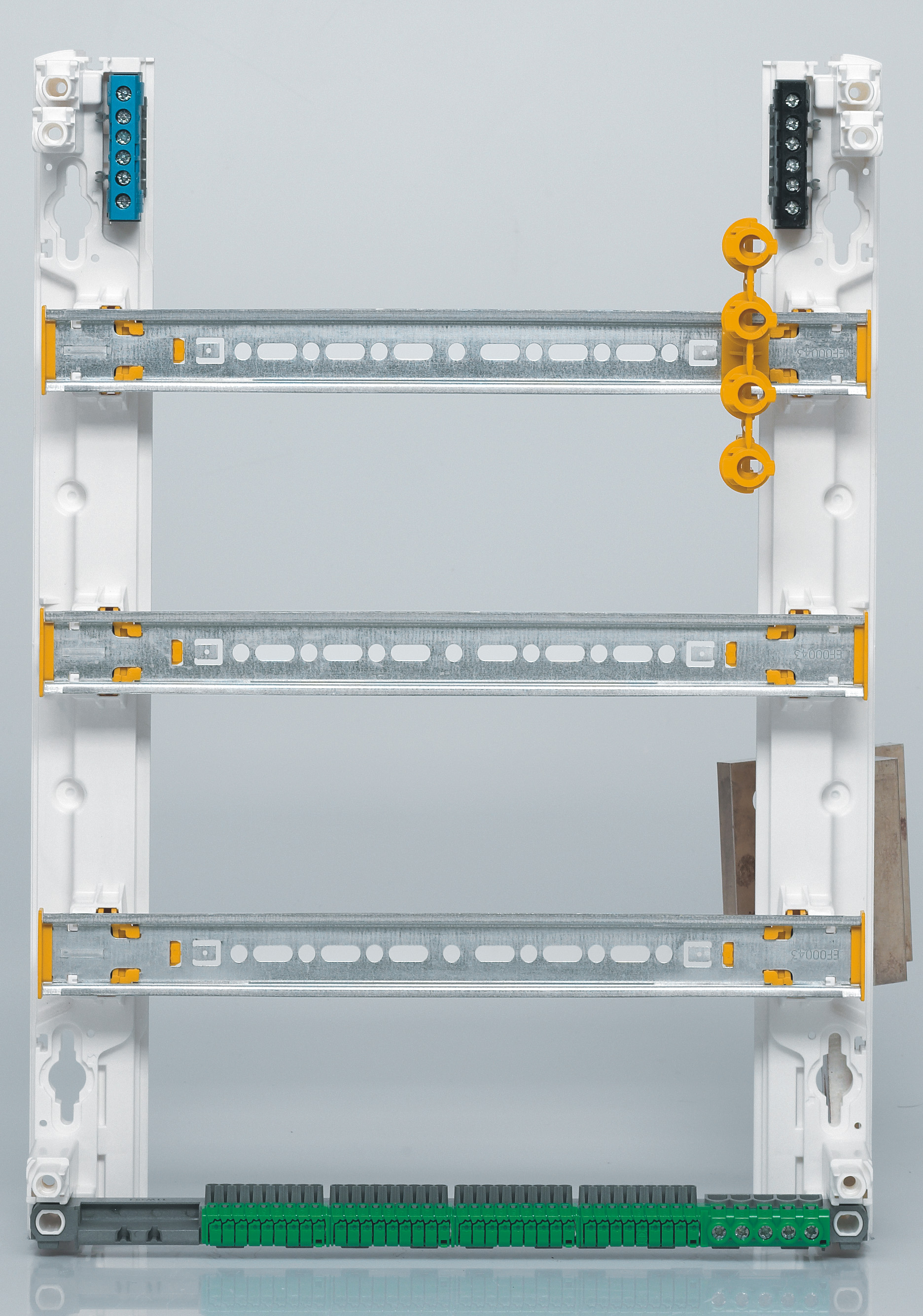

- Livré avec :- bornier à connexion automatique IP2X pour conducteurs de protection - 1 bornier Phase et 1 bornier Neutre IP2X- obturateurs séparables par module et demi-module- accessoires de pré-fixation sur goulotte GTL (ou sur mur) Drivia clip- accessoires de jumelage horizontal/vertical (pour 2 coffrets ou coffret + platines) Drivia easy- porte plans adhésif- planche d'étiquettes et bandeau de repérage des appareils modulaires- 1 porte-étiquette par rangée
- IP30 - IK05 (IP40 - IK07 avec porte) - Classe II avec plaques de fond isolantes - Blanc RAL9003
- Espace sous rails : 40mm - Entraxe entre rails : 125mm
- Auto-extinguibilité : tenue au fil incandescent 750°C conforme à la réglementation des ERP (Etablissements Recevant du Public) et des IGH (Immeubles de Grande Hauteur) selon la norme NF EN 60 695-2-11 - Conforme à la norme IEC 60670-24 - Conforme à la norme IEC 62 208 : permet de réaliser des ensembles conformes à l'IEC 61 439-3
Avantages
- Conforme à la norme IEC 62 208 : permet de réaliser des ensembles conformes à l'IEC 61 439-3
Les installation

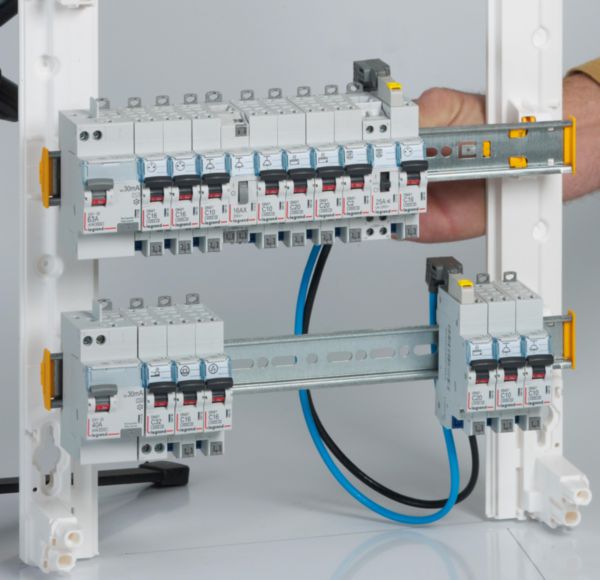

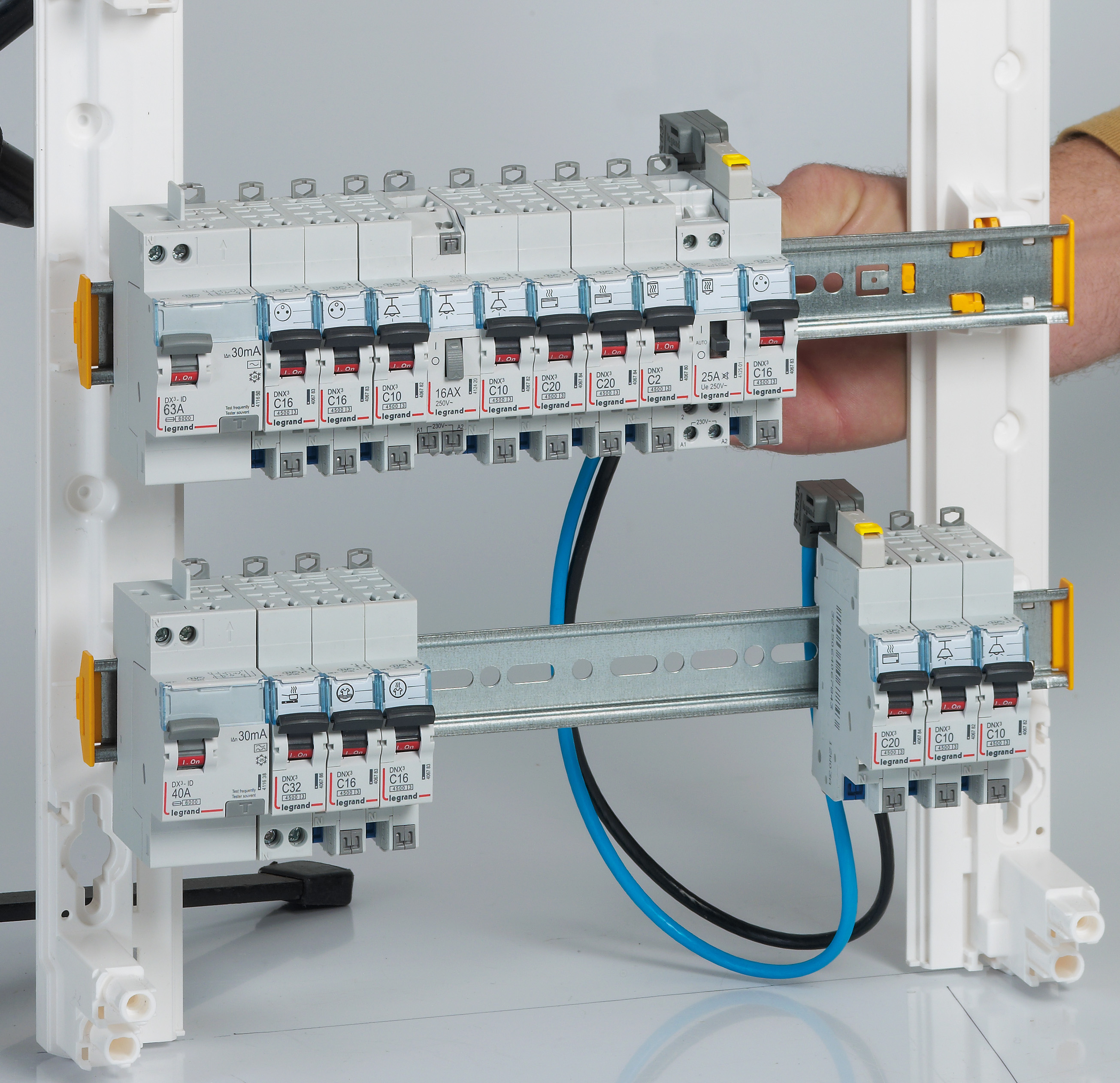

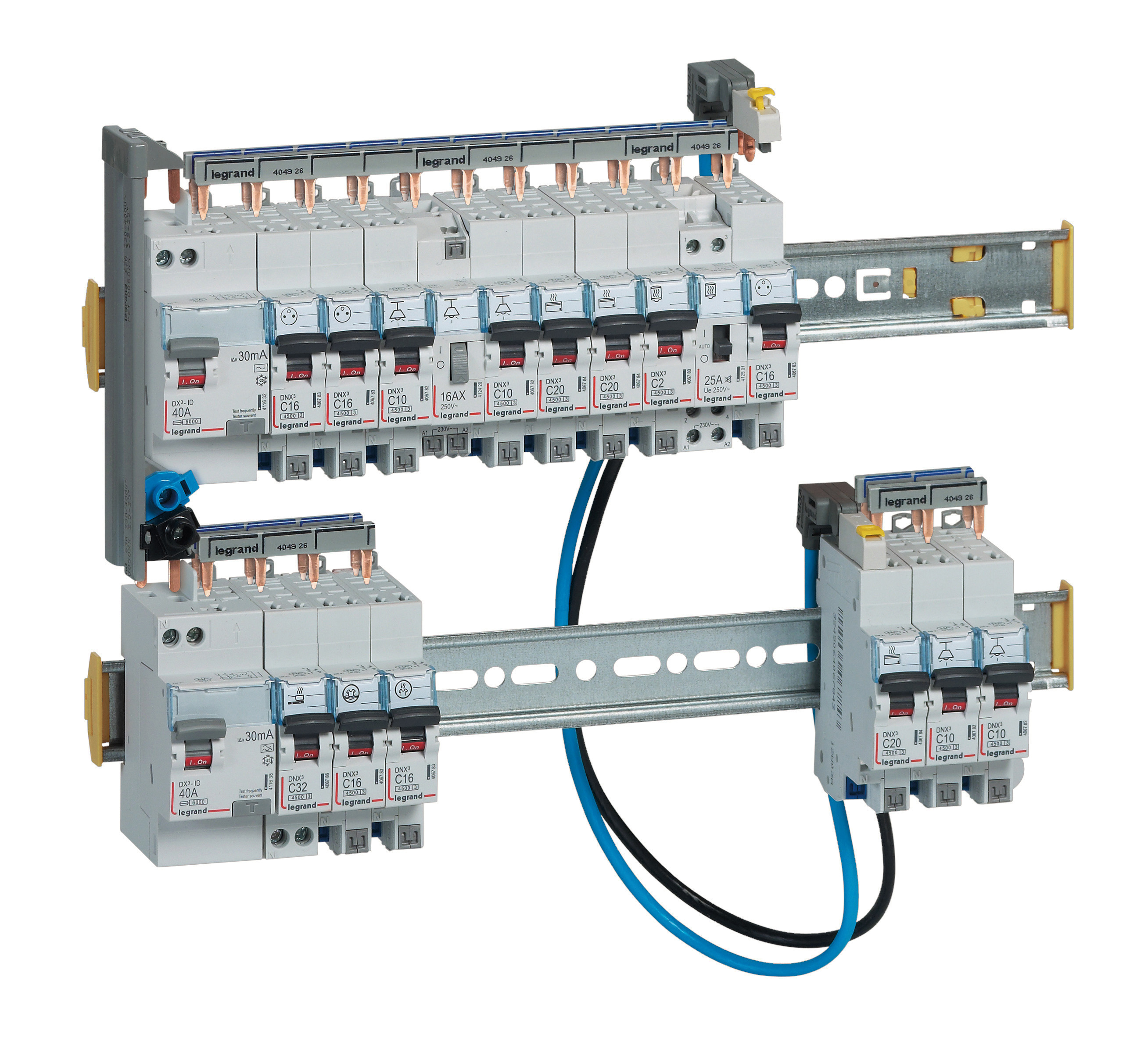

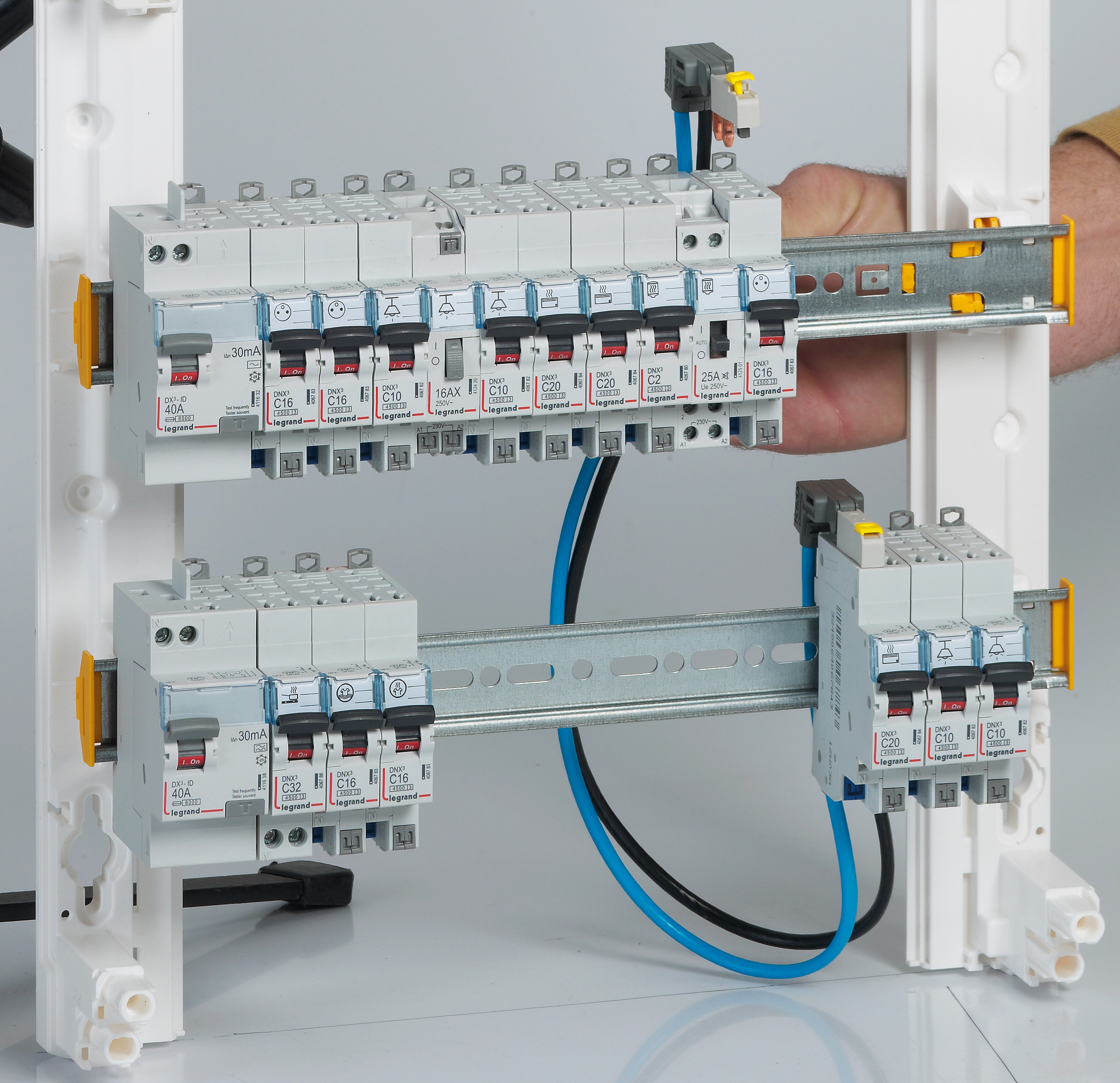

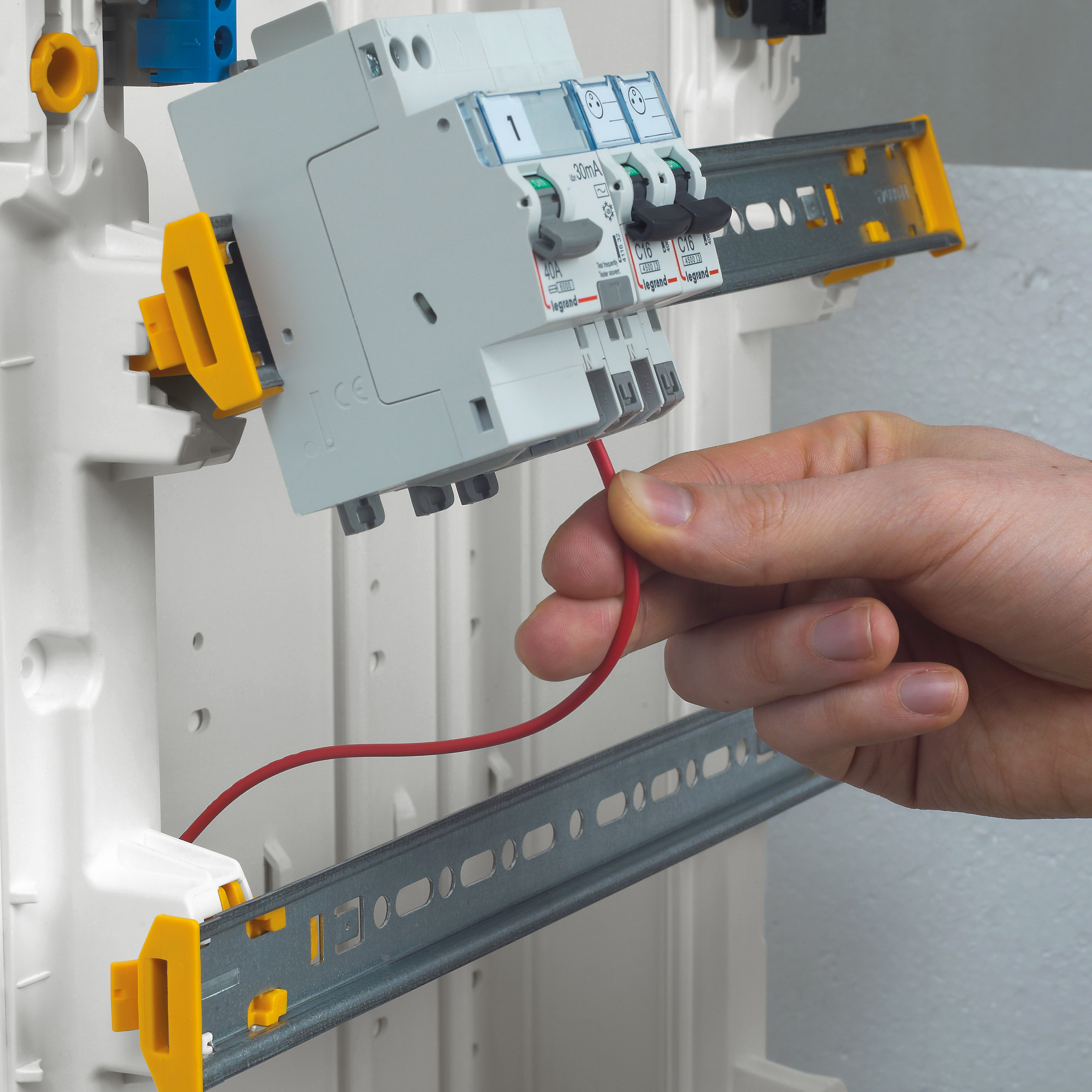

Avec rail inclinable 3 positions et extractible pour faciliter le câblage
Les utilisation
Possibiliter de rajouter une porte blanche ou transparente
Recommandations / restrictions d’usages
- Pour choisir la taille de votre tableau électrique , prévoir une réserve de 20% pour rajouter des appareils de protection et des commandes additionnelles
Information sur la gamme

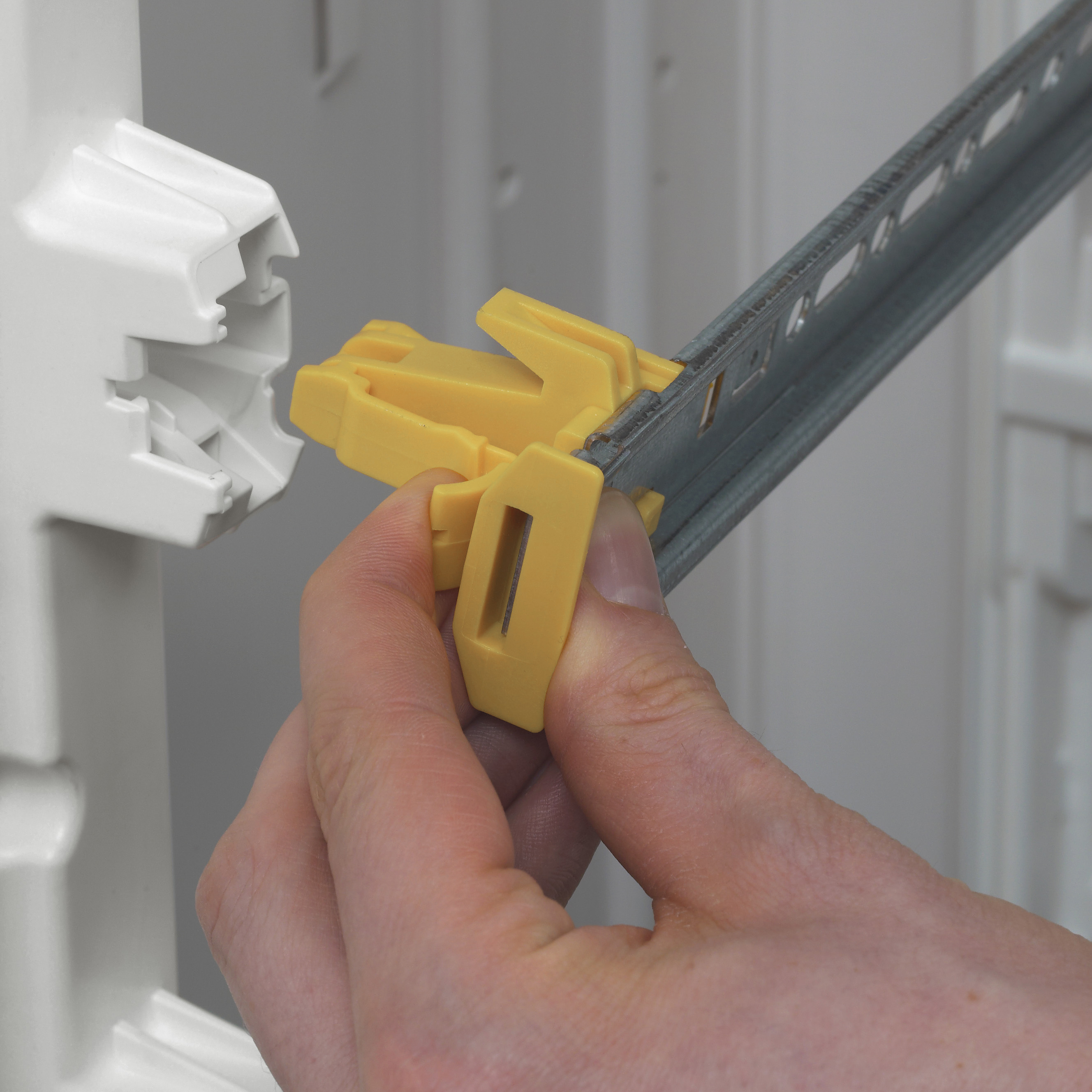

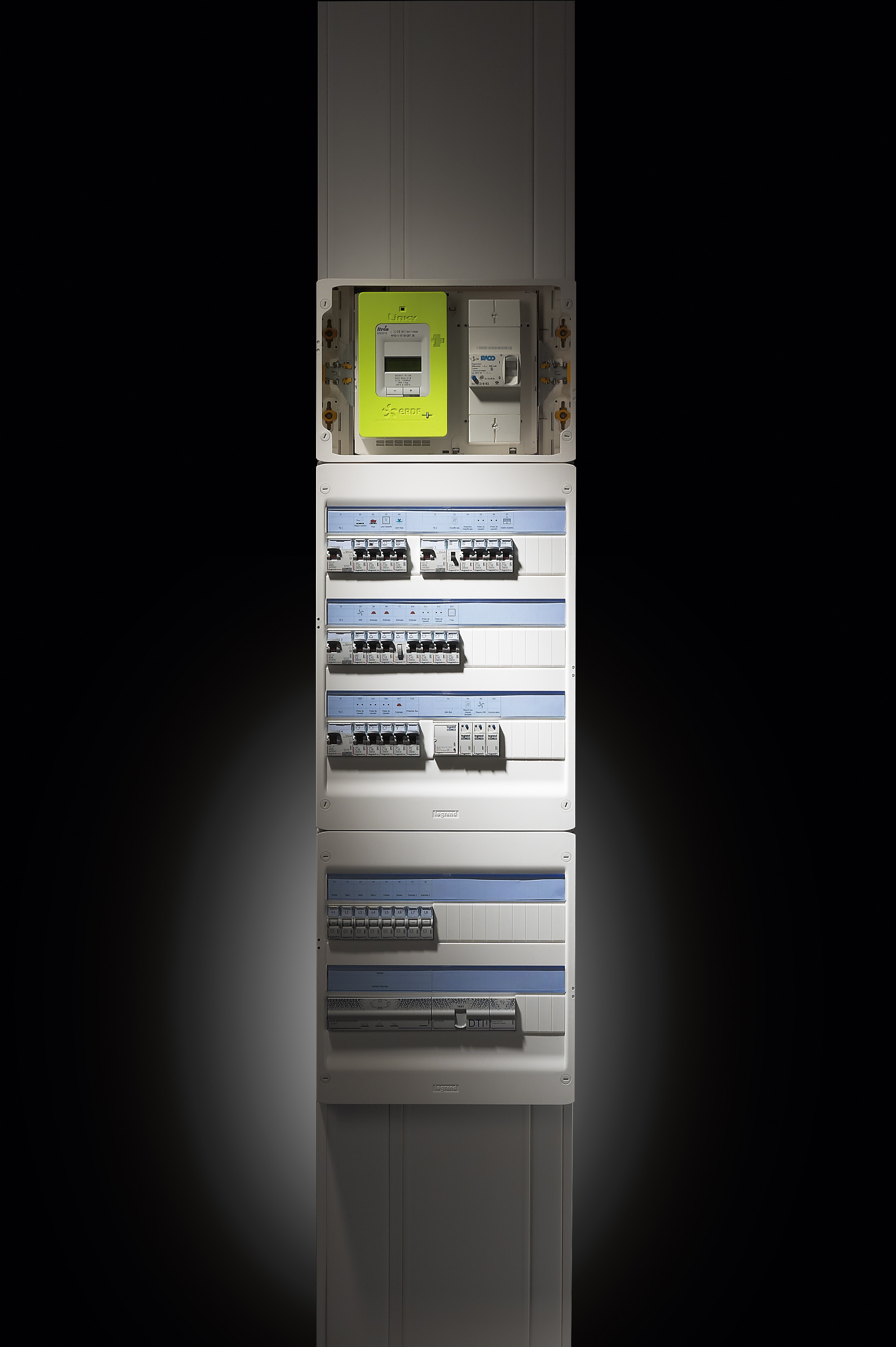

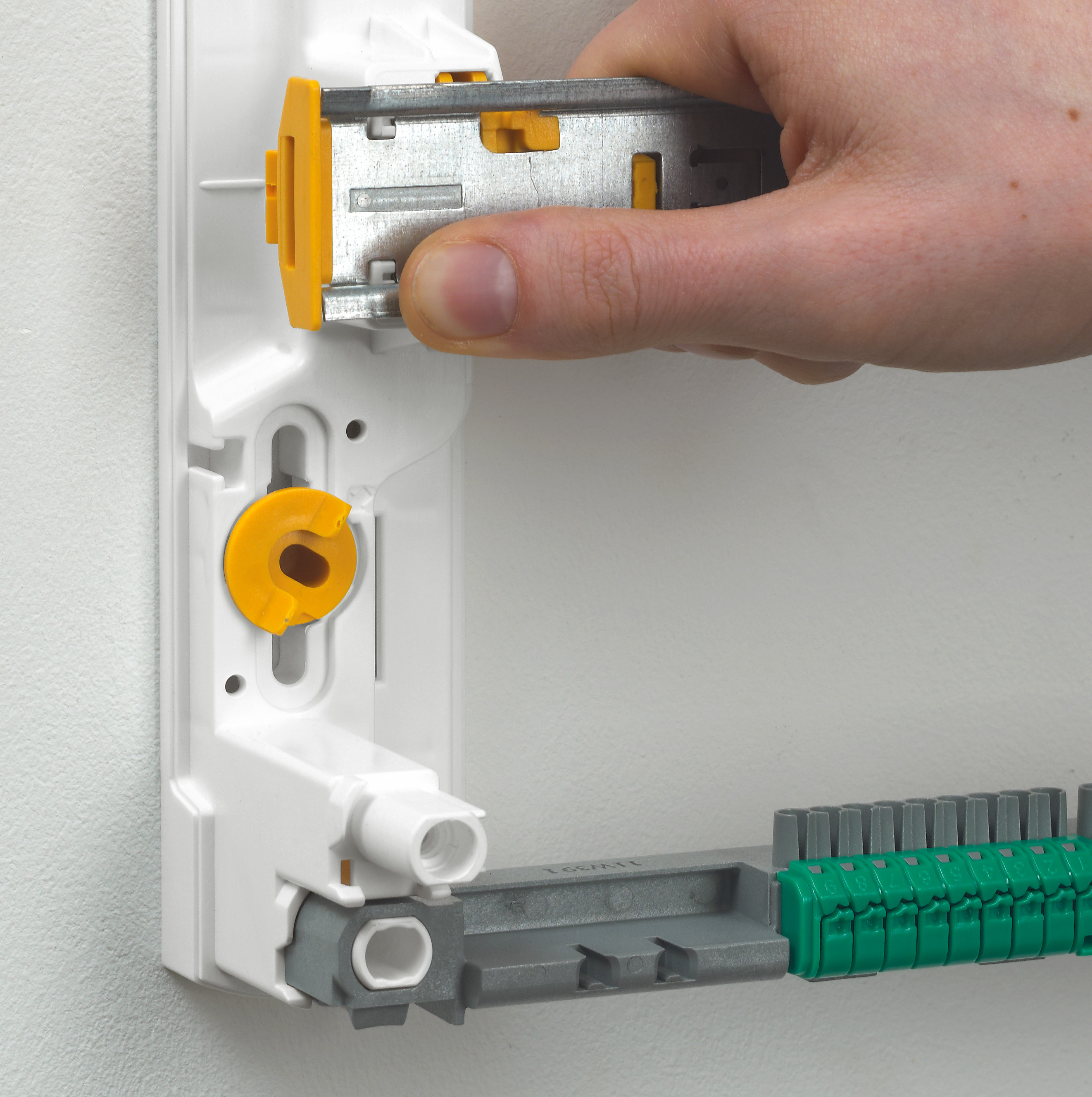

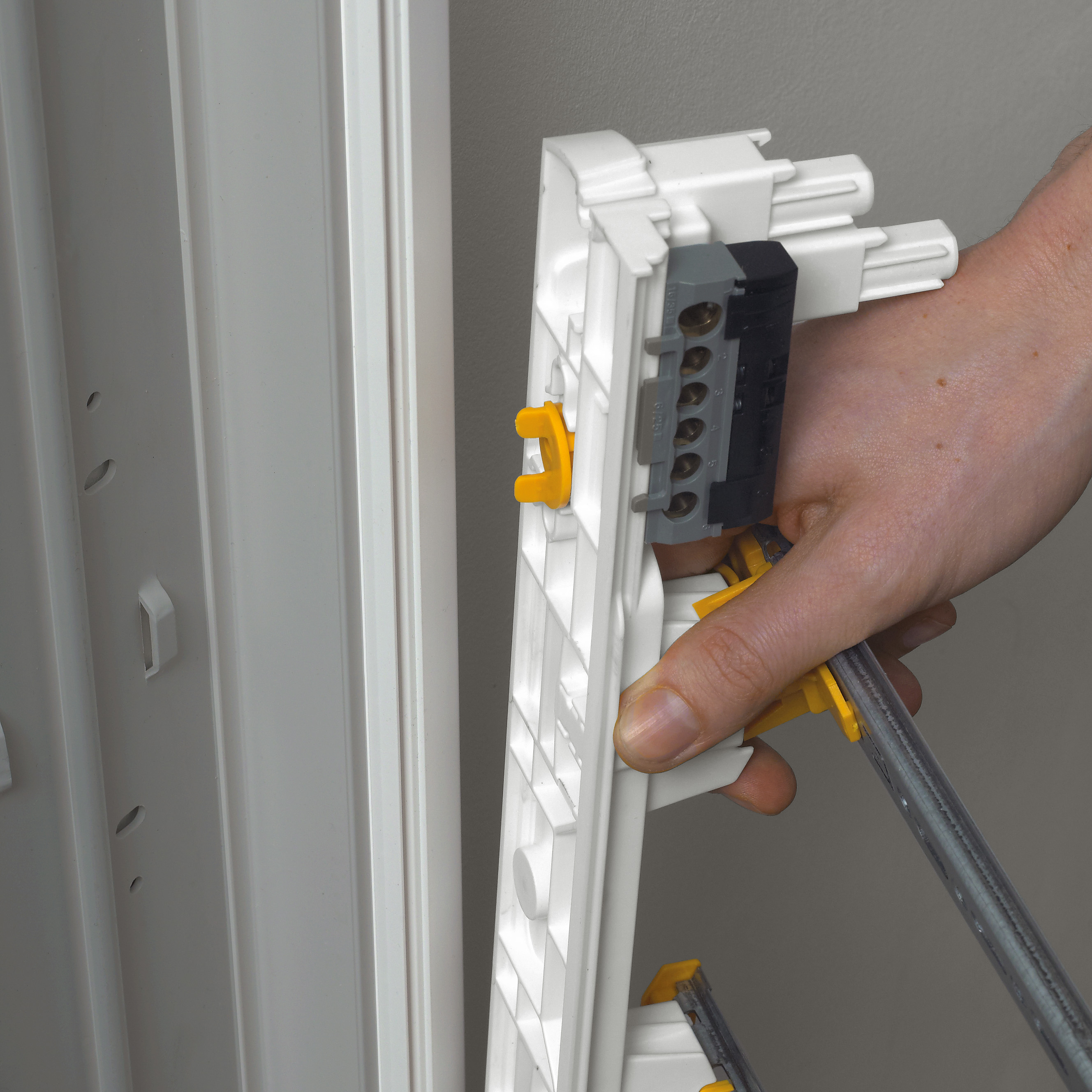

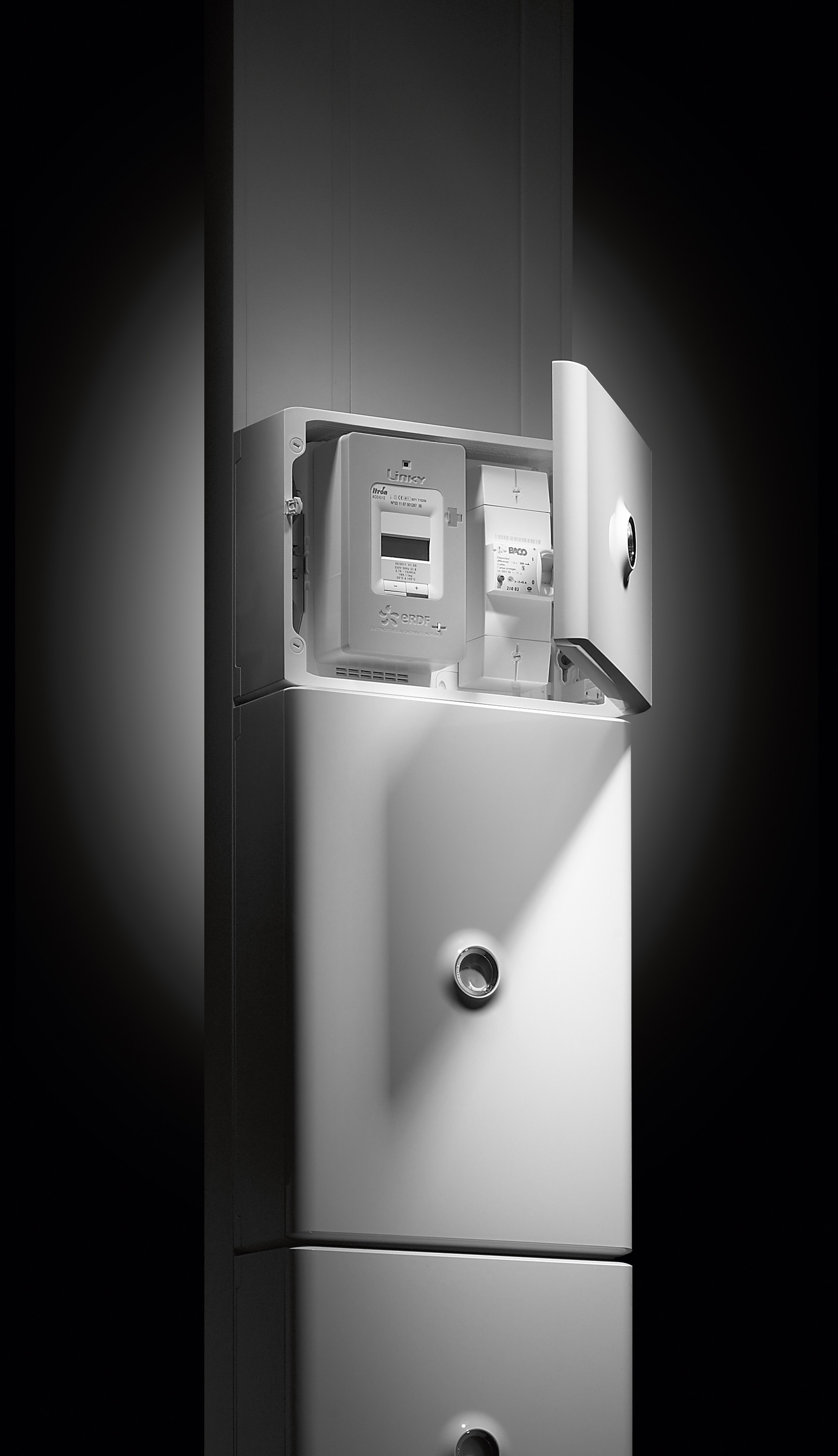

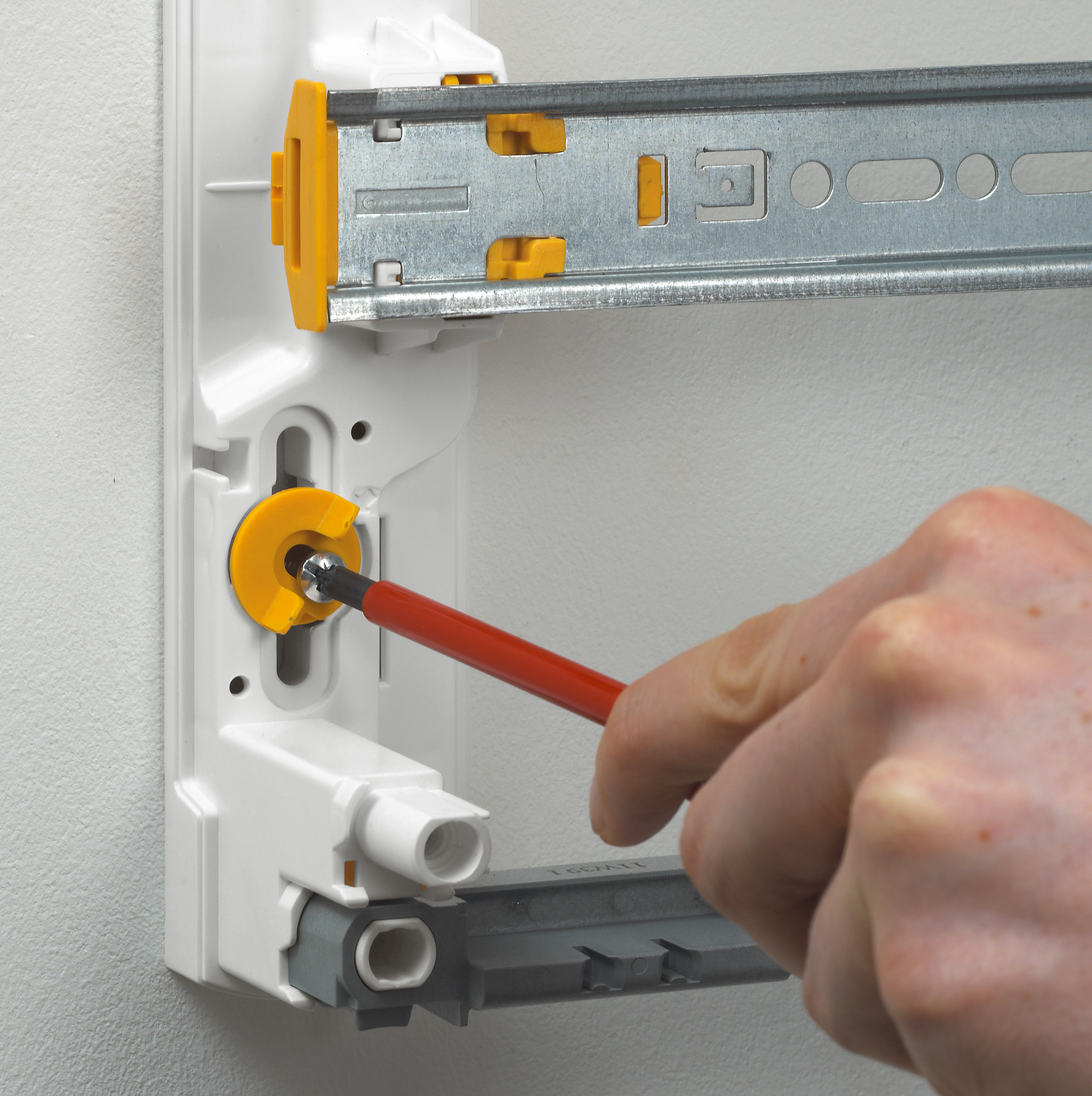

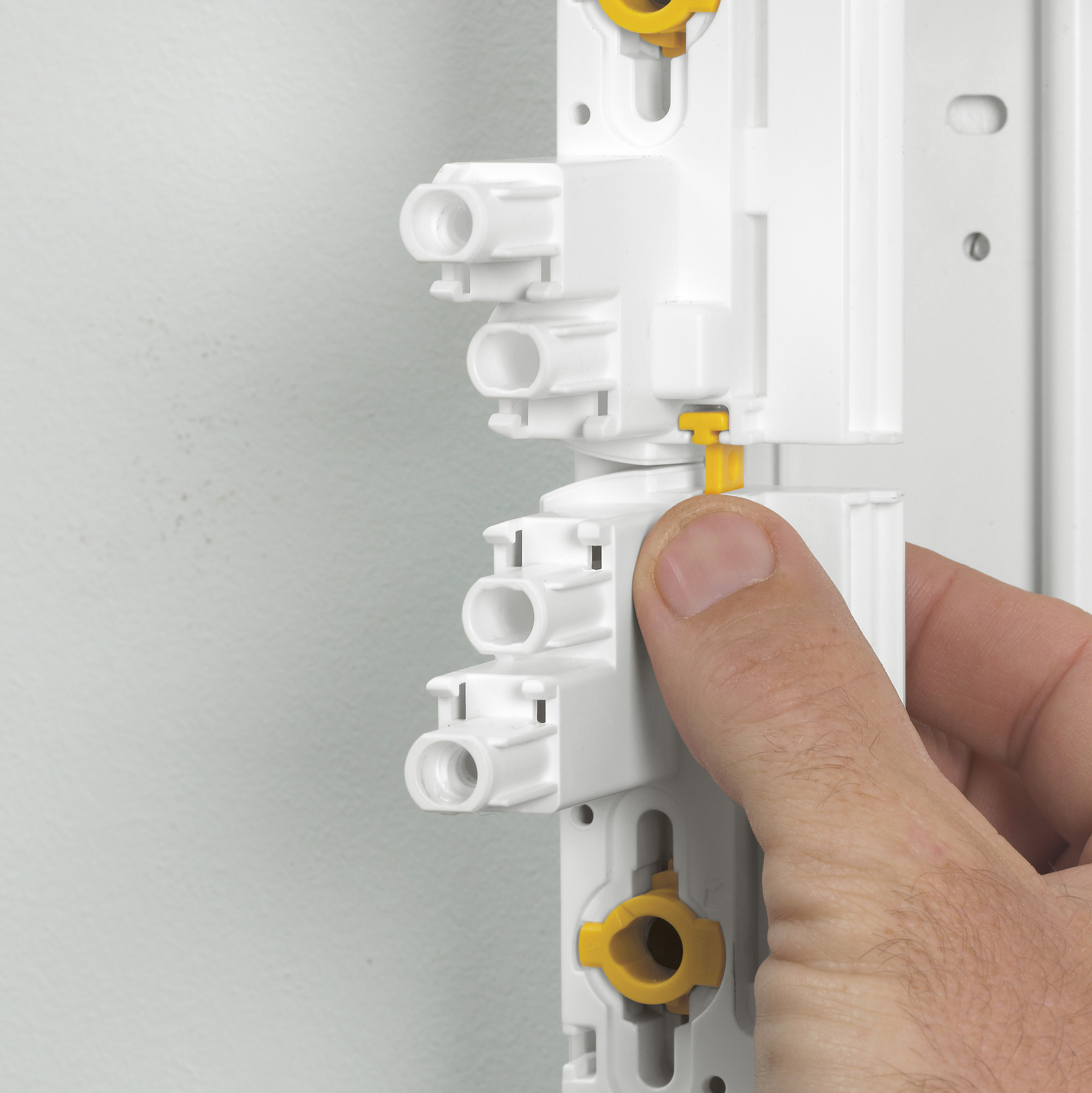

Tableau électrique et coffret de communication DRIVIA™ : complet et innovant. Les coffrets 13 et 18 modules par rangée peuvent être installés en résidentiel ou en petit tertiaire grâce à sa conformité à la réglementation des ERP (Etablissements Recevant du Public) et des IGH (Immeubles de Grande Hauteur). L'installation peut se faire directement au mur, ou sur goulotte GTL en saillie ou en encastré grâce aux connecteurs Drivia™ Clip. Il est également possible de jumeler des coffrets à la verticale ou à l'horizontale avec des cavaliers de liaison Drivia™ Easy. La fixation est facile et rapide grâce à l'accessoire DRIVIA clip qui permet une fixation du chassis du coffret sur la goulotte GTL et son réglage en hauteur. Le câblage dans le coffret est facilité grâce au rail extractible par simples clips latéraux et par les rails inclinables en position basse ou haute pour accès facilité au connectiques des produits. Le coffret de communication DRIVIA permet la répartition des médias dans la même esthétique que le tableau électrique pour plus d'homogénité dans le logement : différentes compositions (en kit ou vrac) sont proposées à la vente.
Documentation et conseils de pose
Pages catalogue & annexes
- Page technique (p.480 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix (p.470 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page commerciale (p.479 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix (réseau multimédia Double Play Gigabit édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix (réseau multimédia Triple Play Gigabit édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix (réseau multimédia Optimum manuel Gigabit édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix (réseau multimédia Optimum auto Gigabit édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix ( Les essentiels pour vos tableaux résidentiel édition 2023) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F01504EN-05.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en œuvre
- Notice F01504FR-05 Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Notice LE04298AA Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- A vos côtés sur tous les tableaux : la puissance en tertiaire de proximité Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Chiffrez vous-même vos tableaux en tertiaire de proximité Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Nouveau Programme DRIVIA Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- ÉCOSYSTÈME Drivia : amplifier la performance Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Réalisez facilement vos notes de calcul en tertiaire de proximité Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Installez un bac d'encastrement Drivia Legrand
Caractéristiques techniques
- Mode de pose Saillie
- Nombres de rangées 3
- Largeur en nombre de modules 18
- Type de couverture Optionnel
- Finition du couvercle Avec échancrure
- Couvercle/porte transparent(e) Non
- Porte pour transmission du signal Oui
- Avec serrure Oui
- Type de fermeture Cylindre
- Matériau du boîtier/corps Plastique
- Profondeur d'encastrement 99.5 mm
- Hauteur d'encastrement 496 mm
- Largeur d'encastrement 351 mm
- Profondeur intérieure 47.5 mm
- Borne de mise à la terre Oui
- Borne à conducteur neutre Oui
- Rail DIN Oui
- Avec cadre/support de montage Non
- Possibilité de montage en saillie Oui
- Finition CEM Non
- Couleur Blanc
- Numéro RAL 9003
- Classe de protection (IP) IP30
- Hauteur 500 mm
- Largeur 355 mm
- Profondeur 103.5 mm
- Capacité du tableau (en nombre de modules) 54
- Résistance aux chocs (IK) IK05
- Temperature d'utilisation /d'installation -10-40 °C
- Temperature de stockage -20-70 °C
- Sans halogène Non
- Equipé de visière de protection antipluie Non
- EAN/Gencode 3245064012232
Normes et réglementations
Certificats et agréments
PEP Profil Environnemental Produit
Directive RoHS
- Produit conforme à la réglementation Attestation de conformité RoHS
Réglementation REACH
Environnement et recyclage
Prescription
CCTP – Fiches d’aide à la rédaction
Pièces détachées
- Commande réservée aux professionnels
- Délais de 15 jours à 3 semaines à réception de commande
- À commander à votre distributeur en matériel électrique
Garantie des pièces détachées
Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.
Toutes les indications mentionnées sur le présent e-catalogue (caractéristiques et cotes) sont susceptibles de modifications, elles ne peuvent donc constituer un engagement de notre part. La présente notice est réservée aux professionnels exclusivement. Nous rappelons que tout produit doit être installé conformément aux règles d'installation par un professionnel qualifié.
