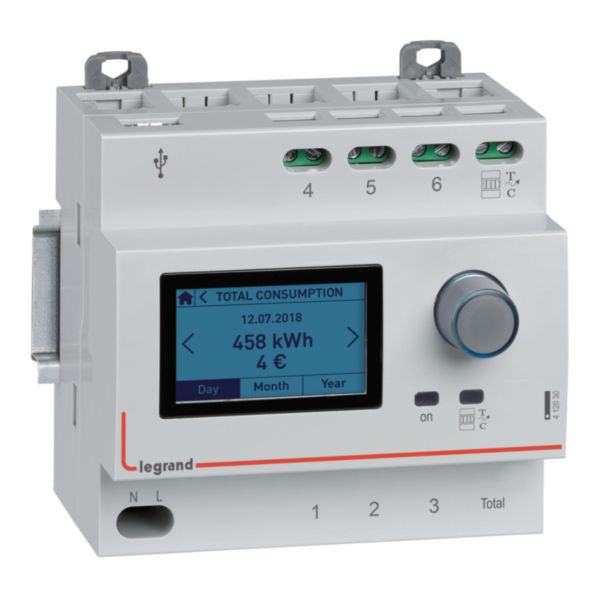

Ecocompteur standard pour mesure consommation sur 5 postes 230V~ - 50/60Hz - 5 modules
- Ref. 4 120 30
- EMDX³
- LEGRAND
Compteur d'énergie résidentiel permettant la mesure des consommations électriques du logement sur 5 postes + mesure eau chaude, eau froide et gaz, comme imposé par la RE2020
Tarif professionnel de référence HT
hors éco-contribution
- Produit de vente courante habituellement stocké sur plateforme distributeur
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Mesure :
- la consommation d'énergie électrique totale et partielle sur 5 postes comme imposé par la RE2020 dans l'habitat : chauffage, refroidissement, eau chaude sanitaire, prises de courant et autres consommations
- les consommations de gaz, d'eau chaude et d'eau froide (si raccordé au compteur) - Comprend :
- 4 entrées à connexion rapide (dont 1 dédiée à la consommation totale) pour la mesure des circuits électriques
- 1 entrée TIC pour compteur électronique ou Linky, permettant la gestion des plages tarifaires
- Si pas de possibilité de raccordement à l'entrée TIC, possibilité d'enregistrement des plages tarifaires par plannings
- 3 entrées à impulsion filaires pour mesure gaz, eau froide et eau chaude - 5 modules DIN
Les + installation
Installation encliquetable en circuit monophasé et compatible nouveau compteur Linky
Les + utilisation
Les consommations de chaque poste sont visualisables en local (écran du produit), en euros, kWh ou m³
Recommandations / restrictions d’usages
- Si pas de possibilité de raccordement à l'entrée TIC, possibilité d'enregistrement des plages tarifaires par plannings
Information sur la gamme
Les compteurs d'énergie modulaires EMDX³ permettent la mesure d'énergie électrique active et réactive consommée/produite par un circuit monophasé ou triphasé en aval du comptage de distribution d’énergie. Ils affichent la consommation d’énergie du circuit mesuré ainsi que d’autres valeurs et les transmettent à des systèmes de supervision ou de gestion de l’énergie. L'affichage se fait sur le produit également par un écran LCD, et certains compteurs sont conformes MID en vue de la refacturation de l'énergie consommée. Les centrales EMDX³ comptent les énergies consommées par les différents circuits, mesurent les valeurs électriques (courant, tension, puissance...) ou analogiques (température) afin de vérifier le bon fonctionnement de l’installation. Elles surveillent la qualité de l’énergie par l’analyse des harmoniques et la mesure de l’énergie réactive et communiquent les valeurs mesurées aux systèmes de supervision ou de gestion d’énergie, en vue d’optimiser les consommations et la qualité énergétique des circuits électriques. Le montage est possible sur rail ou sur plastron ou porte de l'armoire électrique.
Documentation et conseils de pose
Page catalogue et annexes
- Page commerciale (p.51 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix (mesure et supervision dans le tableau électrique édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F03039FR_03.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en oeuvre
- Notice LE11474AA-02 Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Type de compteur Électronique
- Courant nominal (In) 72A
- Courant maximal (Imax) 80A
- Tension nominale (Un) N-L 100-240V
- Fréquence 45-65Hz
- Classe de précision B
- Type de pôle Monophasé
- Modèle Transformateur de mesure
- Type d'énergie Puissance active
- Adapté à Achat/livraison
- Type de tarif Multitarif
- Commande tarifaire Interne/externe
- Mesure de la courbe de charge Oui
- Blocage de retour Oui
- Etalonné Oui
- Homologation National
- Sortie d'impulsion Sans
- Type d'affichage Numérique
- Mode de pose DRA (DIN-rail adapter)
- Largeur en nombre de modules 5
- Largeur 90mm
- Profondeur 77mm
- Hauteur 83mm
- Type d'interface Sans
- Signature EDL40 Non
- Avec code de blocage Non
- Nombre de positions 4
- Classe de protection (IP) IP20
- Résistance aux chocs (IK) IK02
- Temperature d'utilisation /d'installation -25-55°C
- Temperature de stockage -25-55°C
- Type de tension AC
- Indication de repérage des bornes de raccordement Oui
- Conforme aux tests de mise en service (1000V) Oui
- Couleur Blanc
- Numéro RAL 7035
- Sans halogène Oui
- précâblé Non
- Type de connexion Borne automatique
- Capacité des bornes 1.5-2.5mm²
- Avec zone de texte/surface d'inscription Oui
- Objet connecté Non
- EAN/Gencode 3414971485693
