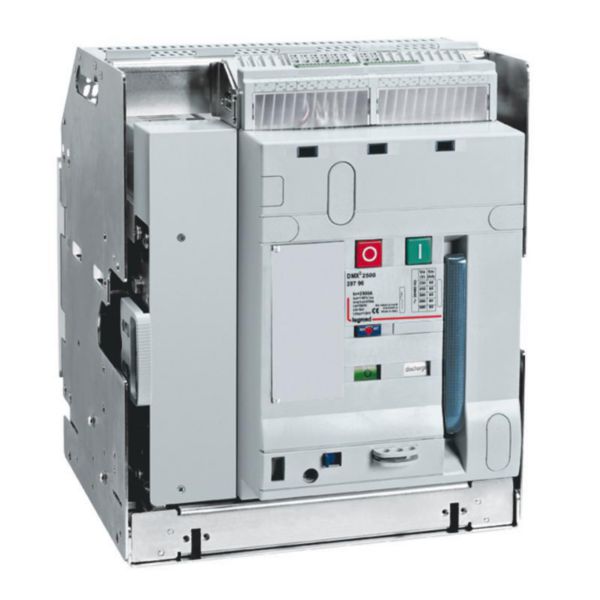

Interrupteur ouvert DMX³-I2500 débrochable taille 1 - 3P - 2000A

Ref. 0 287 85
DMX³
LEGRAND

DMX³-I, interrupteur ouvert pour la coupure en charge et le sectionnement en tête des installations basse tension

16550,00 €

Tarif professionnel de référence HT
hors éco-contribution

Information produit
Produit disponible jusqu'à épuisement des stocks
Produit remplacé : consultez la référence de remplacement

Interrupteur ouvert version débrochable DMX³-I2500 3P 2000A - taille 1 LEGRAND | REF. 0 282 82 Voir la fiche produit

Caractéristiques produit

Interrupteur ouvert DMX³-I2500 à déclenchement libre, version débrochable
Equipé de prises arrière pour raccordement à plat - Livré avec une base et un kit de transformation
Taille 1
3P - 2000A
Conforme à la norme NF IEC 60947-3

Les + utilisation

Permet la coupure en charge et le sectionnement des circuits à basse tension

Information sur la gamme

Les disjoncteurs ouverts DMX³ permettent la protection et le contrôle en tête des installations basse tension de 630A à 6300A. Les interrupteurs ouverts DMX³-I permettent la coupure en charge et le sectionnement des circuits à basse tension de 1000A à 6300A. Ces appareils de protection de puissance sont disponibles en version fixe ou débrochable et peuvent être équipés de mécanismes d'interverrouillage pour inverseurs de sources. Ils peuvent être complétés par des auxiliaires de type déclencheurs de courant, commandes motorisées, verrouillage, prises avant ou arrière, épanouisseurs. Les unités de protection électroniques permettent des réglages précis des paramètres de protection et doivent être commandées en même temps que le DMX³ pour un assemblage usine. Le DMX³ 1600 dispose d'une version complète pré-équipée avec une unité de protection. Les unités de protection peuvent être réglées directement sur écran ou en assocation avec un dongle Bluetooth, le réglage des paramètres peut s'effectuer via une App.

Documentation et conseils de pose

Page catalogue et annexes

Fiches techniques / Guides métier

Notices / Guides mise en oeuvre

Caractéristiques techniques

Finition interrupteur général
Oui
Finition interrupteur de maintenance/réparation
Oui
Finition interrupteur de sécurité
Oui
Finition interrupteur de dispositif d'arrêt d'urgence
Oui
Finition de l'inverseur
Non
Tension de fonctionnement nominale max. Ue en CA
690V
Tension de fonctionnement normale (Min-Max)
230-690V
Courant permanent nominal (Iu)
2000A
Courant permanent nominal, AC-21, 400 V
2000A
Courant nominal de courte durée admissible Icw
65kA
Puissance de fonctionnement nominale, AC-23, 400 V
800kW
Intensité de court-circuit nominale conditionnelle Iq
65kA
Nombre de pôles
3
Nombre de contacts auxiliaires à ouverture
4
Nombre de contacts auxiliaires à fermeture
4
Nombre de contacts auxiliaires à deux directions
4
Commande motorisée en option
Oui
Commande motorisée intégrée
Oui
Déclencheur voltmétrique en option
Oui
Type de construction de l'appareil
Technique de tiroir pour appareil encastré
Montage au sol
Oui
Adapté à une fixation frontale à 4 trous
Non
Adapté à une fixation frontale centrale
Non
Adapté à un montage en distributeur
Oui
Adapté à un montage intermédiaire
Non
Couleur de l'élément d'actionnement
Gris
Finition de l'élément d'actionnement
Bouton-poussoir
Verrouillable
Oui
Type de raccordement du circuit principal
Raccordement à vis
Indice de protection (IP), face avant
IP30
EAN/Gencode
3245060287856

Prescription

Support d’aide à la prescription

028786.dwg

Engagement RSE & Respect des normes et réglementations

RSE Produit

351.586 Empreinte carbone phase Fabrication (A1-A3) (kg CO2 eq.)

Certificats et agréments

Certificat OC/CB (en anglais)

Substances réglementées

Pièces détachées

Commande réservée aux professionnels

Délais de 15 jours à 3 semaines à réception de commande

À commander à votre distributeur en matériel électrique

Garantie des pièces détachées

Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.

Ref.	Désignation.
0 290 00	Chambre coupure d'arc pour maintenance de disjoncteur ouvert DMX³ et interrupteur ouvert DMX³-I taille 1
0 290 08	Poignée pour chargement ressort pour maintenance de disjoncteur ouvert DMX³ et interrupteur ouvert DMX³-I
0 290 12	Support pour bornier auxiliaire pour maintenance de disjoncteur ouvert DMX³ et interrupteur ouvert DMX³-I
0 290 15	Face avant pour maintenance d'interrupteur ouvert DMX³-I
0 290 27	Manivelle d’extraction pour disjoncteur ouvert DMX³ et interrupteur ouvert DMX³-I version débrochable
0 290 29	Pince de connexion pour disjoncteur ouvert DMX³ et interrupteur ouvert DMX³-I taille 1 version débrochable
0 290 32	Kit de connexion de terre pour pour disjoncteur ouvert DMX³ et interrupteur ouvert DMX³-I version débrochable
0 290 50	Bornier fixe d'obstruction pour maintenance de disjoncteur ouvert DMX³ et interrupteur ouvert DMX³-I
0 290 52	Bornier auxiliaire de raccordement pour disjoncteur ouvert DMX³ et interrupteur ouvert DMX³-I
0 290 56	Tiroir amovible pour maintenance de disjoncteur ouvert DMX³ et interrupteur ouvert DMX³-I taille 1 3P
0 290 57	Kit d’extraction avec manivelle et support pour disjoncteur ouvert DMX³ et interrupteur ouvert DMX³-I
