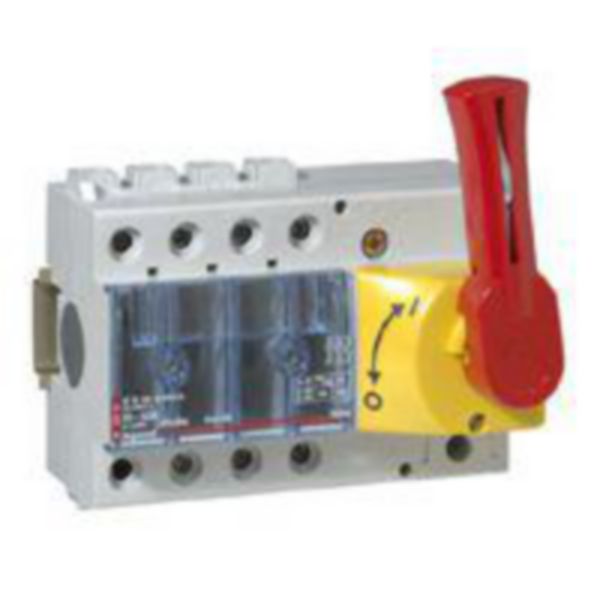

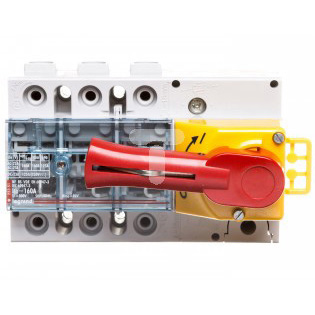

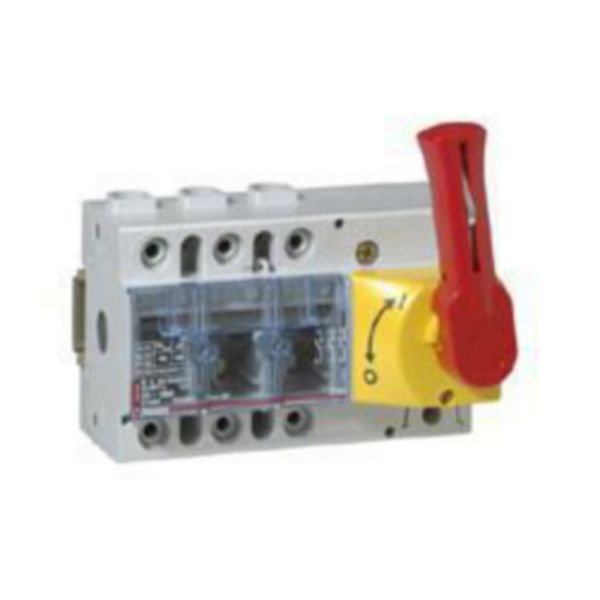

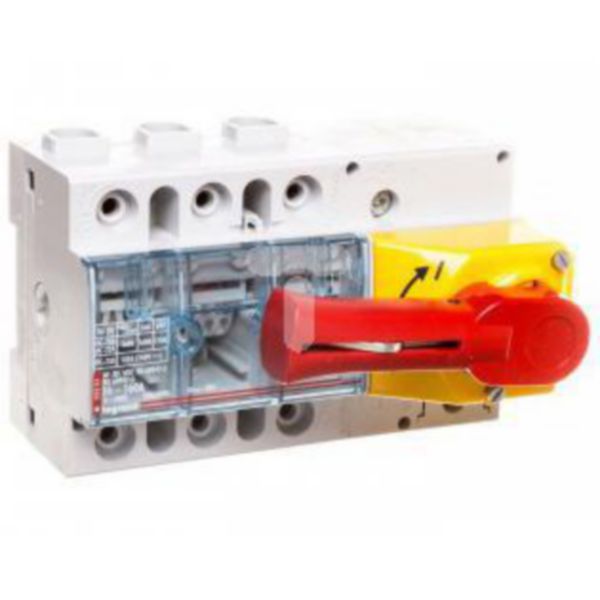

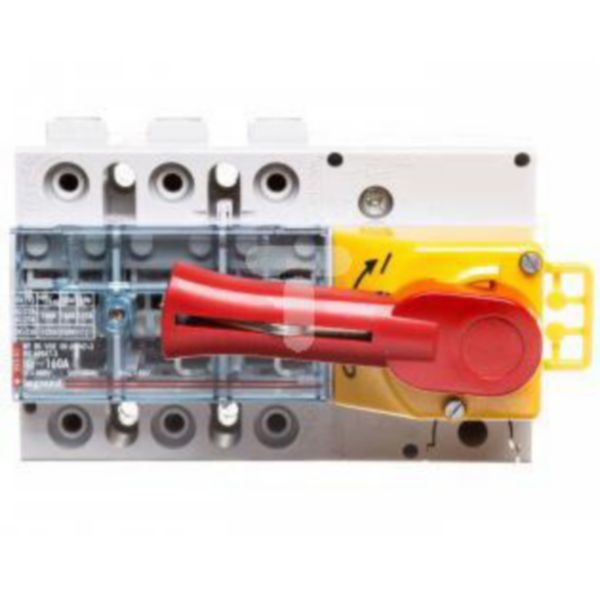

Interrupteur-sectionneur Vistop 63A - 3P avec commande frontale et poignée rouge
Ref. 0 223 12
Vistop LEGRANDVistop 63A, interrupteur-sectionneur de sécurité assurant la coupure en charge, avec sectionnement pleinement apparent et action positive des contacts
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Interrupteur-sectionneur Vistop 63A 3P à commande frontale directe - 7 modules
- Raccordement par bornes à cage avec serrage vis Pz2 - Fixation sur rail symétrique EN 60715
- Poignée rouge/plastron jaune cadenassable en position ouverte : 1 à 3 cadenas Ø6mm référence 022797
- Double coupure des pôles par contacts autonettoyants à enclenchement et déclenchement brusques
- Version plastronnable - Commande frontale directe ou extérieure avec référence 022732 à commander séparément
Les installation
Porte-étiquettes pour identification des circuits
Les utilisation
Possibilité d'adjoindre un interrupteur-sectionneur auxiliaire 2P - 16A, référence 022722 et un ou deux contacts auxiliaires O+F référence 022704 ou 022707
Information sur la gamme
Les interrupteurs-sectionneurs de sécurité Vistop permettent de scinder électriquement tout ou partie d'une installation et d'assurer par le sectionnement la sécurité des personnes intervenantes. Ils sont compatibles avec une installation petit tertiaire de 32 à 160 A et sont disponibles en 2 versions plastronnables : commande latérale directe à droite ou gauche ou commande frontale directe. Les poignées peuvent être noire ou rouge avec un plastron jaune selon les normes à respecter. Des accessoires permettent d'autres combinaisons : autre commande, contacts auxiliaires de précoupre et signalisation, interrupteur-sectionneur auxiliaire, cadenas de sécurité...
Documentation et conseils de pose
Pages catalogue & annexes
- Tableau de choix (interrupteurs-sectionneurs édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (p.520 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page commerciale (p.519 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F00185FR-05.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- F00185EN-05.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en œuvre
- Notice 0064DF804 Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- Chiffrez vous-même vos tableaux en tertiaire de proximité Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- A vos côtés sur tous les tableaux : la puissance en tertiaire de proximité Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Réalisez facilement vos notes de calcul en tertiaire de proximité Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Finition interrupteur général Oui
- Finition interrupteur de maintenance/réparation Oui
- Finition interrupteur de sécurité Oui
- Finition interrupteur de dispositif d'arrêt d'urgence Oui
- Finition de l'inverseur Non
- Tension de fonctionnement nominale max. Ue en CA 690 V
- Tension de fonctionnement normale 690-690 V
- Courant nominal 63 A
- Courant permanent nominal, AC-21, 400 V 63 A
- Courant nominal de courte durée admissible Icw 2.5 kA
- Puissance de fonctionnement nominale, AC-23, 400 V 35 kW
- Puissance de commutation à 400 V 35 kW
- Intensité de court-circuit nominale conditionnelle Iq 7 kA
- Nombre de pôle(s) 3
- Commande motorisée en option Non
- Commande motorisée intégrée Non
- Déclencheur voltmétrique en option Non
- Type de construction de l'appareil Technique d'encastrement fixe pour appareil encastré
- Convient pour montage au sol Non
- Adapté à une fixation frontale à 4 trous Oui
- Adapté à une fixation frontale centrale Oui
- Adapté à un montage en distributeur Oui
- Adapté à un montage intermédiaire Non
- Couleur de l'élément d'actionnement Rouge
- Finition de l'élément d'actionnement Manette / levier
- Verrouillable Oui
- Type de raccordement du circuit principal Raccordement à vis
- IP IP2X
- EAN/Gencode 3245060223120
Normes et réglementations
Certificats et agréments
Directive RoHS
- Produit conforme à la réglementation Attestation de conformité RoHS
Réglementation REACH
Prescription
Support d’aide à la prescription
Pièces détachées
- Commande réservée aux professionnels
- Délais de 15 jours à 3 semaines à réception de commande
- À commander à votre distributeur en matériel électrique
Garantie des pièces détachées
Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.
Ref. | Désignation. | Voir le produit |
9 802 79 | Poignée frontale de rechange pour interrupteur-sectionneur Vistop 63A à 100A - rouge |
Toutes les indications mentionnées sur le présent e-catalogue (caractéristiques et cotes) sont susceptibles de modifications, elles ne peuvent donc constituer un engagement de notre part. La présente notice est réservée aux professionnels exclusivement. Nous rappelons que tout produit doit être installé conformément aux règles d'installation par un professionnel qualifié.
À associer
Avec Interrupteur-sectionneur Vistop 63A - 3P avec commande frontale et poignée rouge
Cadenas de sûreté Ø6mm longueur 50mm
Ref. 0 227 97
Contact auxiliaire de précoupure et de signal additionnel pour Vistop 63A à 160A
Ref. 0 227 07
Contact auxiliaire de précoupure et de signalisation contact O+F pour Vistop 63A à 160A
Ref. 0 227 04
Commande extérieure frontale pour Vistop 63A à 160A
Ref. 0 227 32
Inter-sectionneur auxiliaire 2P 16A 400V pour Vistop 100A à 160A
Ref. 0 227 22
