Télécharger l'image en grand format

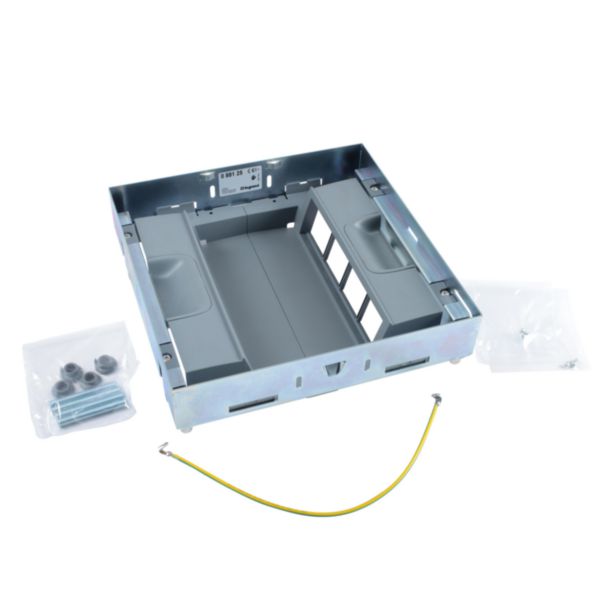

Kit support pour boîte de sol affleurante pour prises en position verticale 2 rangées de 8 modules - 16 modules

  • Ref. 0 881 25
  • LEGRAND

Kit support d'appareillage, élément permettant de constituer le corps de la boîte de sol qui permet l'alimentation en courant fort/faible des différents postes de travail

fabrique-en-france

Caractéristiques produit

  • Kit support composé de 2 rangées de 8 modules (18 modules) à équiper de prises Mosaic Link en position verticale - Equipé de supports de prises
  • Particulièrement adapté en rénovation : le montage vertical de l'appareillage apporte une solution idéale en cas de faible profondeur du sol (à partir de 68mm) car il permet de brancher tous types de fiches (y compris les fiches droites)
  • Cadre du kit en acier galvanisé pour la protection contre la corrosion - Equipé de 4 pieds réglables en hauteur jusqu'à 122mm, au-delà, utiliser l'accessoire référence 088142 (maximum 300mm)
  • Pour installation :- dans plancher technique, utiliser les kits pour isolation électrique références 088026, 088027, 088028- dans chape béton, utiliser les boîtes d'encastrement auto-ajustables références 088090, 088091, 088092 ou la boîte d'encastrement universelle réglable référence 088080 et les adaptateurs références 088081, 088082, 088083
  • IP24 avec couvercle de la boîte de sol fermé (pas de risque de contact digital sur les raccordements électriques, et protection contre les projections d'eau) - Conforme aux normes IEC 60670-23 et EN 60670-23

Recommandations / restrictions d’usages

  • Usage en intérieur uniquement
  • Particulièrement adaptées pour les sols en carrelage ou marbre

Documentation et conseils de pose

Fiches techniques / Guides métier

Notices / Guides mise en oeuvre

Caractéristiques techniques

  • Nombre d'appareils encastrables
    12
  • Nombre d'entrées de conduit
    8
  • Longueur
    264mm
  • Largeur
    264mm
  • Profondeur
    80mm
  • Modèle
    Forme de support
  • Type de montage appareil d'installation
    Encoche
  • Nombre de délestages de traction
    4
  • Matériau
    Autre
  • EAN/Gencode
    3414970756091

Pièces détachées

Commande réservée aux professionnels

Délais de 15 jours à 3 semaines à réception de commande

À commander à votre distributeur en matériel électrique

Garantie des pièces détachées

Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.

Ref. Désignation.
9 813 54 Support de maintenance pour prises verticales 2x8 modules pour boîte de sol standard et affleurante
9 813 56 4 pieds pour réglage en hauteur pour boîte de sol affleurante
