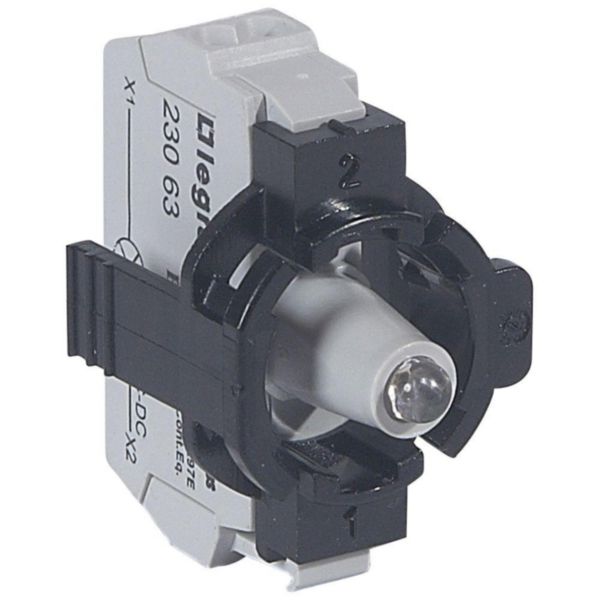

Les produits Osmoz sont des auxiliaires de commande et de signalisation lumineux ou non lumineux. Ils sont composés de têtes : boutons à impulsion, double touches, boutons à accrochage, boutons tournants à manette, à levier, à clé, voyants, coup de poing... En version à composer, il faut associer une tête avec un sous ensemble blocs ou un bloc et un étrier. Une version complète est également disponible. Le montage de ces unités de commande et signalisation se fait sur un panneau ou dans un boîtier. Un repérage des commandes peut se faire à l'aide de cadre avec insert ou d'étiquettes.

Documentation et conseils de pose

Pages catalogue & annexes

Page technique (caractéristiques techniques édition 2022) Page commerciale (p.281 édition 2022) Page technique (mode de montage édition 2022)

Fiches techniques / Guides métier

F00651FR-05.pdf

Caractéristiques techniques

Transfo intégré

Avec résistance série intégrée

Avec source lumineuse

Avec diode intégrée

Douille

Sans

Tension de fonctionnement nominale Ue à CA 50Hz

10.8-26.4 V

Tension de fonctionnement nominale Ue à CA 60 Hz

10.8-26.4 V

Tension de fonctionnement nominale Ue en CC

10.8-26.4 V

Type de tension d'actionnement

AC/DC

Source lumineuse

Type de raccordement du circuit auxiliaire

Raccordement par borne à ressort

Couleur de la source lumineuse

Bleu

Type de fixation

Fixation frontale

EAN/Gencode

3245060231132

Logiciels et configurateurs

Logiciels métiers

Normes et réglementations

Directive RoHS

Produit conforme à la réglementation
Document de conformité

Réglementation REACH

Document de conformité
