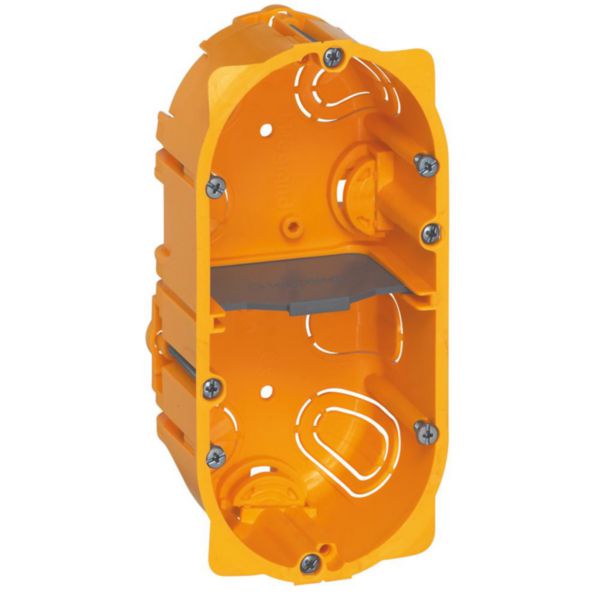

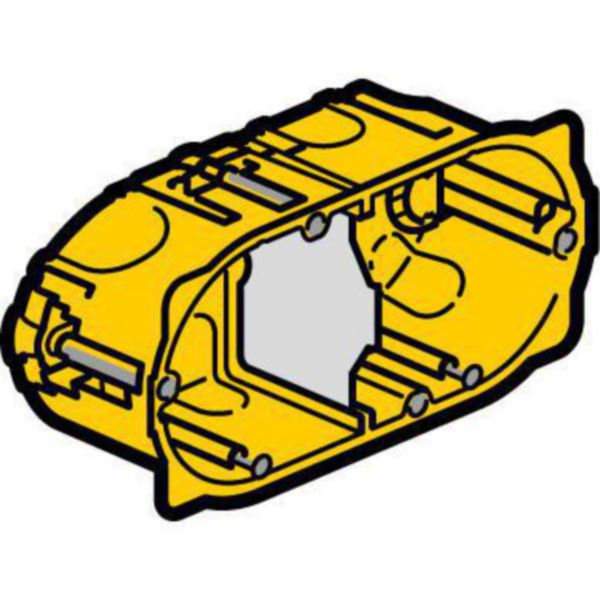

Boîte multiposte Batibox pour cloisons sèches 2 postes ou 4 à 5 modules - profondeur 50mm

Ref. 0 800 52
Batibox
LEGRAND

Batibox cloisons sèches, une boîte à encastrer dans les plaques de plâtre, de contreplaqué, de bois ou de tôle

10,56 €

Tarif professionnel de référence HT
hors éco-contribution

Caractéristiques produit

Boîte Batibox multipostes 2 postes, 4 modules ou 5 modules profondeur 50mm
Montage à l'horizontale ou à la verticale
Øde perçage 67mm - Entraxe 71mm - Pour appareillage à vis
Etriers de serrage rétractables - Multiplicité des entrées (latérales et en fond de boîte) pour le passage de gaines, défonçables sans outil
Conforme à la norme NF EN 60670-1

Les + installation

Mise en place automatique des étriers lors du vissage même avec une visseuse électrique - Livrée avec 1 cloison de séparation amovible pour accueil des fonctions étendues ou pour séparation des courants

Les + utilisation

Parfaite tenue au bâti grâce à la large collerette et aux étriers imperdables

Recommandations / restrictions d’usages

Pour installation dans cloisons sèches

Information sur la gamme

Les boîtes d'encastrement Batibox permettent l'installation d'appareillage dans les cloisons sèches, la maçonnerie, le béton. Il existe aussi la boîte multimatériaux qui est compatible avec les cloisons creuses (plaques de plâtre, briques), les carreaux de plâtre ou les murs maçonnés (parpaing, brique…). 3 profondeurs (30, 40 ou 50 mm) permettent de recevoir tous types d'appareillages. L'installation des boîtes multipostes peut se faire en horizontal ou vertical et une séparation amovible est livrée pour isoler le courant fort du courant faible. La boîte d'encastrement Batibox peut être transformée en une boite de dérivation en y ajoutant un couvercle de finition.

Documentation et conseils de pose

Page catalogue et annexes

Fiches techniques / Guides métier

F00447FR-01.pdf

Documents & argumentaires commerciaux

legrand-eco-batibox-APP225004.pdf

Caractéristiques techniques

Mode de pose
Mur creux
Forme
Ovale
Type de construction
Boîte de jonction/raccordement d'appareils
Modèle
Double
Garnissage
Sans
Diamètre
67mm
Longueur
142mm
Largeur
72.8mm
Profondeur intérieure
50mm
Pour le nombre d'inserts d'appareil
5
Fixation des appareils
Visser ou à griffe
Avec vis
Oui
Pour diamètre du tube
Autre
Pour diamètre de câble jusqu'à
16-25mm
Verrouillage de tube
Non
Entrée de l'arrière
Oui
Nombre d'entrées
6
Matériau
Plastique
Sans halogène
Oui
Type de traitement de la surface
Non traité
Couleur
Jaune
Classe de protection (IP)
IP20
Finition du couvercle
Sans
Fixation du couvercle
Autre
Plombable
Non
Maintien de fonction
Sans
Avec blindage
Non
Etanche à l'air
Non
Borne, position fixe
Non
Fixation au crochet de luminaire
Non
Tubulure
Sans
Résistance aux chocs (IK)
IK04
Temperature d'utilisation /d'installation
-5-40°C
Temperature de stockage
-5-60°C
EAN/Gencode
3245060800529

Logiciels et configurateurs

Logiciels métiers

Prescription

CCTP – Fiches d'aide à la rédaction

Fiche CCTP Appareillage encastré ART d'Arnould

Support d’aide à la prescription

3D_LG-080052.stp

Engagement RSE & Respect des normes et réglementations

Certificats et agréments

NF App Domestic-NF012_4462/A1

Profil Environnemental Produit

LGRP-01002-V02.01-FR.pdf

Substances réglementées

Questions fréquentes

Pré-requis ＆ Installation des produits

Quelle boîte d’encastrement choisir pour l’appareillage Art d’Arnould ?

Les appareillages Art d’Arnould nécessitent des boîtes d’encastrement spécifiques : plus profondes, de petit format… Pour assurer une installation à la hauteur de cette ligne haut de gamme, nous vous recommandons d’anticiper leur installation et de bien sélectionner la boîte...
