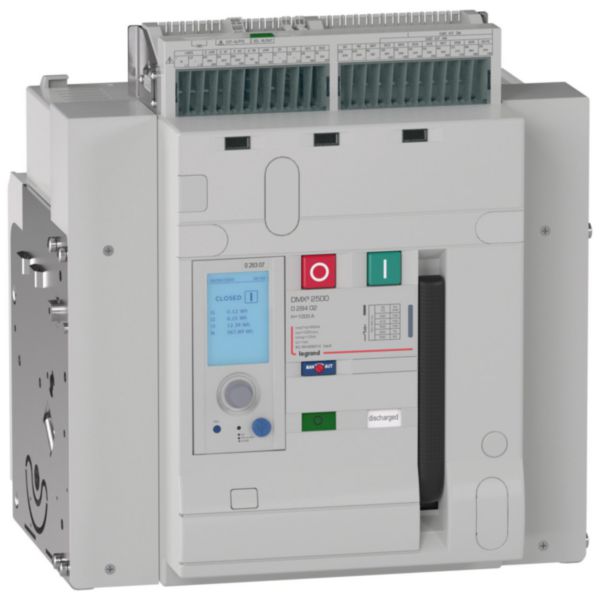

Disjoncteur ouvert fixe DMX³2500 pouvoir de coupure 100kA taille 2 - 3P - 1000A

DMX³, disjoncteur ouvert pour la protection et le contrôle en tête des installations de basse tension, avec de nombreuses possibilités d'accessoires et d'équipements

14170,00 €

Tarif professionnel de référence HT
hors éco-contribution

impact-produit-engagement-rse
  • Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

Caractéristiques produit

  • Disjoncteur ouvert DMX³2500 version fixe
  • Livré avec :- 1 contact défaut NO/NF- 4 contacts auxiliaires NO/NF- 1 joint de porte - prises arrière pour raccordement à l'horizontale
  • Pouvoir de coupure Icu 100kA
  • Taille 2 - 3P - 1000A
  • Conforme à la norme NF IEC 60947-2

Les + installation

Peut être rendu débrochable grâce à la base et au kit de transformation

Les + utilisation

Permet la protection et le contrôle en tête des installations basse tension

Information sur la gamme

Les disjoncteurs ouverts DMX³ permettent la protection et le contrôle en tête des installations basse tension de 630 à 6300 A. Les interrupteurs ouverts DMX³-I permettent la coupure en charge et le sectionnement des circuits à basse tension de 1000 à 6300 A. Ces appareils de protection de puissance sont disponibles en version fixe ou débrochable et peuvent être équipés de mécanismes d'interverrouillage pour inverseurs de sources. Ils peuvent être complétés par des auxiliaires de type déclencheurs de courant, commandes motorisées, verrouillage, prises avant ou arrière, épanouisseurs. Les unités de protection électroniques permettent des réglages précis des paramètres de protection et doivent être commandées en même temps que le DMX³ pour un assemblage usine. Le DMX³ 1600 dispose d'une version complète pré-équipée avec une unité de protection. Les DMX³ peuvent devenir communiquants en option pour la supervision.

Documentation et conseils de pose

Page catalogue et annexes

Fiches techniques / Guides métier

Notices / Guides mise en oeuvre

Caractéristiques techniques

  • Courant permanent nominal (Iu)
    1000A
  • Tension assignée (Ue) (Min-Max)
    230-690V
  • Courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz
    100kA
  • Réglage de courant du déclencheur de surcharge (Min-Max)
    400-1000A
  • Plage de réglage du déclencheur de court-circuit retardé de courte durée (Min-Max)
    600-10000A
  • Plage de réglage du déclencheur de court-circuit non retardé (Min-Max)
    2000-85000A
  • Type de construction de l'appareil
    Technique d'encastrement fixe pour appareil encastré
  • Protection intégrée contre les mises à la terre accidentelles
    Oui
  • Adapté à un montage de profilés chapeaux
    Non
  • Montage de profilés chapeaux en option
    Non
  • Nombre de contacts auxiliaires à ouverture
    4
  • Nombre de contacts auxiliaires à deux directions
    4
  • Relais de signalisation de déclenchement disponible
    Oui
  • Avec déclencheur à sous-tension intégré
    Non
  • Nombre de pôles
    3
  • Position du raccordement de circuit principal
    Arrière
  • Finition de l'élément d'actionnement
    Bouton-poussoir
  • Appareil complet avec unité de protection
    Oui
  • Commande motorisée intégrée
    Oui
  • Commande motorisée en option
    Oui
  • Classe de protection (IP)
    IP30
  • EAN/Gencode
    3245060286620

Logiciels et configurateurs

Logiciels métiers

Formations et services

Services

Prescription

Support d’aide à la prescription

Engagement RSE & Respect des normes et réglementations

RSE Produit

373.056 Empreinte carbone phase Fabrication (A1-A3) (kg CO2 eq.)

Substances réglementées

Pièces détachées

Commande réservée aux professionnels

Délais de 15 jours à 3 semaines à réception de commande

À commander à votre distributeur en matériel électrique

Garantie des pièces détachées

Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.

Ref. Désignation.
0 290 03 Transformateur (TI) Rogowski interne pour maintenance de disjoncteur ouvert DMX³ et interrupteur ouvert DMX³-I taille 2
0 290 08 Poignée pour chargement ressort pour maintenance de disjoncteur ouvert DMX³ et interrupteur ouvert DMX³-I
0 290 09 Contact auxiliaire pour maintenance d'unité de protection MP4 pour disjoncteur ouvert DMX³
0 290 12 Support pour bornier auxiliaire pour maintenance de disjoncteur ouvert DMX³ et interrupteur ouvert DMX³-I
0 290 14 Face avant pour maintenance de disjoncteur ouvert DMX³
0 290 17 Face avant secondaire pour maintenance de disjoncteur ouvert DMX³4000 et interrupteur ouvert DMX³-I 4000 3P taille 2
0 290 20 Sélecteur pour test diélectrique de disjoncteur ouvert DMX³
0 290 31 Kit de connexion de terre pour pour disjoncteur ouvert DMX³ et interrupteur ouvert DMX³-I version fixe
0 290 50 Bornier fixe d'obstruction pour maintenance de disjoncteur ouvert DMX³ et interrupteur ouvert DMX³-I
0 290 52 Bornier auxiliaire de raccordement pour disjoncteur ouvert DMX³ et interrupteur ouvert DMX³-I
0 290 54 Bornier pour maintenance d' unité de protection pour disjoncteur ouvert DMX³
