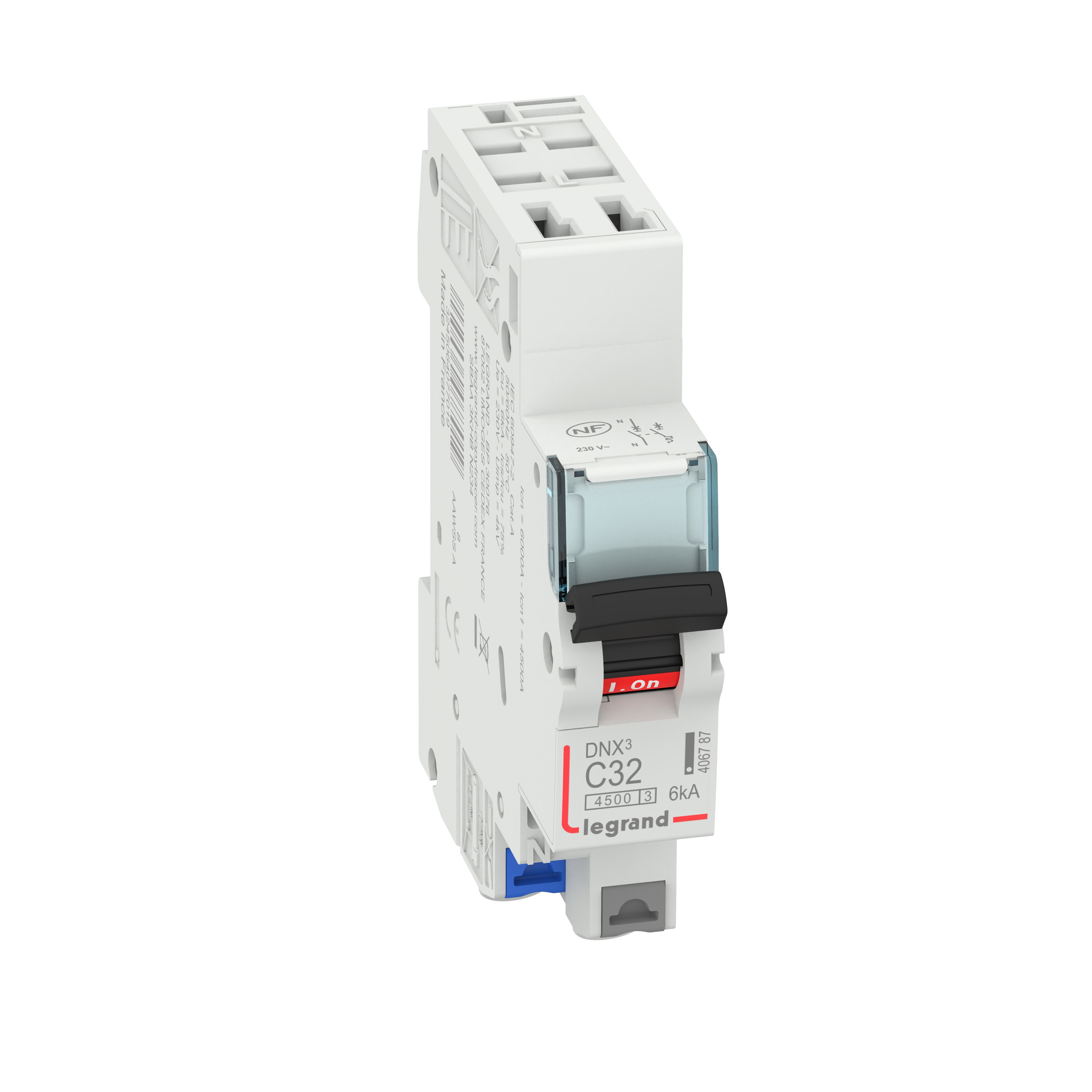

Disjoncteur Phase + Neutre DNX³ bornes auto - 32A - courbe C 4500A/6kA - 1 module

  • Ref. 4 067 87
  • DNX³
  • LEGRAND

DNX³, disjoncteur modulaire Phase+Neutre magnétothermique à coupure pleinement apparente pour la commande, la protection et le sectionnement des circuits électriques

35,84 €

Tarif professionnel de référence HT
hors éco-contribution

fabrique-en-france
  • Produit de vente courante
  • Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

Caractéristiques produit

  • Pouvoir de coupure 4500A - Courbe C
  • Connexion avec bornes automatiques - simple et sans outils pour un gain de temps et de confort appréciable
  • Visualisation immédiate du défaut par la position de la manette
  • Garantit un excellent contact (pas de vis qui se desserre avec le temps)
  • Arrivée haute et sortie basse par bornes automatiques

Avantages

  • Peut être utilisé en installation résidentielle et tertiaire grâce à son pouvoir de coupure élevé

Les + installation

Connexion simple, rapide et sans erreur grâce aux bornes automatiques et à l'alimentation par peigne

Les + utilisation

Equipé d’un porte-étiquette pour repérage visuel simple et rapide du circuit protégé - Indication visuelle immédiate du statut ON et OFF sur la manette en vert et rouge

Information sur la gamme

Les disjoncteurs DNX³ et DX³ à coupure pleinement apparente sont destinés à la protection et le sectionnement des circuits électriques en Phase + Neutre. Les disjonteurs DNX³ et DX³ permettent de repondre aux contraintes d'installation en résidentiel et en tertiaire grâce à leur pouvoir de coupure de 4500/6kA jusqu'à 50kA. Il existe 3 types de connexions : auto/auto : arrivée haute par bornes auto et sortie basse par bornes auto, auto/vis : arrivée haute par bornes auto et sortie basse par bornes à vis ou vis/vis : arrivée haute et sortie basse par bornes à vis. Disponibles en courbe C et courbe D ainsi qu'avec dispositif de détection des arcs electriques Stop Arc. Un porte-étiquette en face avant du produit permet le repérage des circuits. Ils reçoivent les auxiliaires de signalisation et de commande DX³ et acceptent le passage du peigne d'alimentation.

Documentation et conseils de pose

Fiches techniques / Guides métier

Caractéristiques techniques

  • Profondeur d'encastrement
    44.2mm
  • Caractéristique de déclenchement (type/courbe)
    C
  • Nombre de pôles (total)
    2
  • Nombre de pôles protégés
    1
  • Calibre/courant nominal assigné (In)
    32A
  • Tension assignée (Ue)
    230V
  • Tension d'isolement assignée (Ui)
    250V
  • Tension assignée de tenue aux chocs (Uimp)
    4kV
  • Pouvoir de coupure assigné selon EN 60898 à 230 V (Icn)
    4.5kA
  • Type de tension
    AC
  • Pouvoir de coupure assigné selon IEC 60947-2 à 230 V (Icu)
    6kA
  • Fréquence
    50-60Hz
  • Classe de limitation d'énergie (I²t)
    3
  • Montage encastré
    Oui
  • Pôle neutre sectionné simultanément
    Oui
  • Degré de pollution
    2
  • Produits auxiliaires associables
    Oui
  • Largeur en nombre de modules
    1
  • Classe de protection (IP)
    IP20
  • Température ambiante en fonctionnement
    -25-70°C
  • Antidéflagration
    Non
  • Largeur
    17.8mm
  • Hauteur
    89.6mm
  • Profondeur
    85mm
  • Résistance aux chocs (IK)
    IK02
  • Temperature de stockage
    -40-70°C
  • Tension nominale (Un)
    180-250V
  • Sens de l'alimentation électrique
    Par le haut
  • Indication de repérage des bornes de raccordement
    Oui
  • Couleur
    Gris
  • Numéro RAL
    7035
  • Sans halogène
    Oui
  • Type de connexion
    Borne automatique
  • Type de connexion
    Peigne et câble
  • Avec zone de texte/surface d'inscription
    Oui
  • Mode de pose
    Rail DIN
  • EAN/Gencode
    3414972499903
