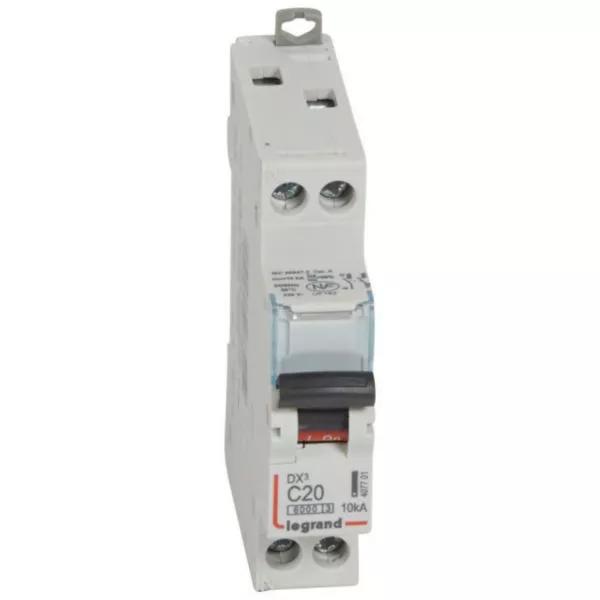

Disjoncteur DX³6000 10kA arrivée haute et départ bas à vis U+N 230V~ - 20A - courbe C - 1 module

Profondeur d'encastrement

• 44 mm

Caractéristique de déclenchement

• C

Nombre de pôles (total)

• 2

Nombre de pôles protégés

• 1

Courant nominal assigné

• 20 A

Tension assignée

• 230 V

Tension d'isolation assignée Ui

• 250 V

Tension assignée de tenue aux chocs (Uimp)

• 4 kV

Pouvoir de coupure assigné Icn selon EN 60898 à 230 V

• 6 kA

Type de tension

• AC

Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V

• 10 kA

Fréquence

• 50-60 Hz

Classe de limitation d'énergie

• 3

Montage encastré

• Oui

Conducteur neutre branché simultanément

• Oui

Degré de pollution

• 2

Dispositifs auxiliaires possibles

• Oui

Largeur dans les unités de partition

• 1

Classe de protection (IP)

• IP20

Température ambiante en fonctionnement

• -25-70 °C

Section de conducteur connectable multifilaire

• 0.75-10 mm²

Section de conducteur connectable monofilaire

• 0.75-16 mm²

Antidéflagration

• Non

Largeur hors tout

• 17.8 mm

Hauteur hors tout

• 94.8 mm

Profondeur/longueur hors tout

• 77.6 mm

Résistance aux chocs (IK)

• IK02

Temperature de stockage

• -40-70 °C

Tension d'alimentation

• 210-250 V

Sens de l'alimentation électrique

• Par le haut ou le bas

Indication de repérage des bornes de raccordement

• Oui

Couleur

• Gris

Numéro RAL

• 7035

Sans halogène

• Oui

Type de borne

• Borne à vis

Type de connexion

• Peigne et câble

Equipé d'un porte étiquette

• Oui

Mode de pose

• Rail DIN

EAN/Gencode

• 3245064077019
