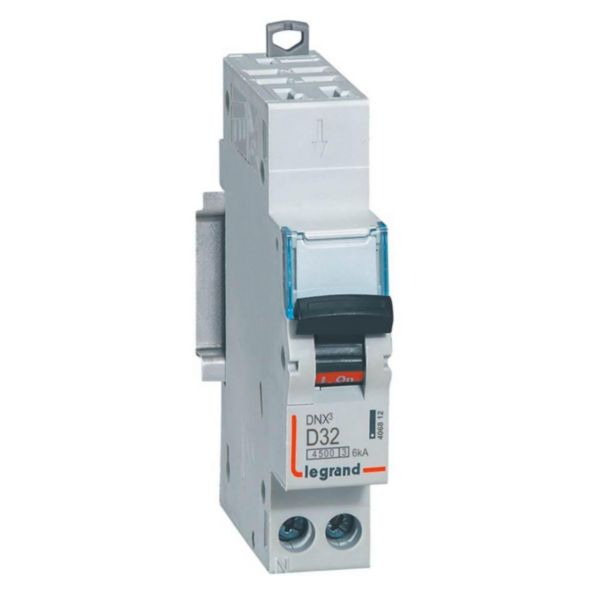

Disjoncteur Phase+Neutre DNX³4500 6kA arrivée et sortie borne automatique - 1P+N 230V~ 32A courbe D - 1 module

  • Ref. 4 068 12
  • DNX³
  • LEGRAND

DNX³, disjoncteur modulaire Phase+Neutre magnétothermique à coupure pleinement apparente pour la commande, la protection et le sectionnement des circuits électriques

66,96 €

Tarif professionnel de référence HT
hors éco-contribution

fabrique-en-france
  • Produit de vente courante
  • Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

Caractéristiques produit

  • Disjoncteur DNX³ uni + neutre 230V~ pouvoir de coupure :
    - 4500A conforme à la norme NF EN 60891-1
    - 230V~
    - 50Hz pour les installations résidentielles
    - 6kA conforme à la norme EN 60947-2
    - 230V~
  • Protection des départs : arrivée haute par bornes automatiques et sortie basse par bornes à vis
  • Intensité nominale 32A - Courbe D (déclenchement magnétique entre 10In et 14In) - 1 module
  • Pour peigne HX³ optimisé universel unipolaire (phase ou neutre) ou tétrapolaire
  • Reçoit les auxiliaires et accessoires DX³ - Bornes protégées contre le toucher IP20, appareil câblé

Avantages

  • Peut être utilisé en installation résidentielle et tertiaire grâce à son pouvoir de coupure élevé

Les + installation

Connexion simple, rapide et sans erreur grâce aux bornes automatiques et à l'alimentation par peigne

Les + utilisation

Equipé d’un porte-étiquette pour repérage visuel simple et rapide du circuit protégé - Indication visuelle immédiate du statut ON et OFF sur la manette en vert et rouge

Recommandations / restrictions d’usages

  • Adapté aux courants d'appel génerés lors du démarrage de moteurs de climatisation

Information sur la gamme

Les disjoncteurs DNX³ et DX³ à coupure pleinement apparente sont destinés à la protection et le sectionnement des circuits électriques en Phase + Neutre. Les disjonteurs DNX³ et DX³ permettent de repondre aux contraintes d'installation en résidentiel et en tertiaire grâce à leur pouvoir de coupure de 4500/6kA jusqu'à 50kA. Il existe 3 types de connexions : auto/auto : arrivée haute par bornes auto et sortie basse par bornes auto, auto/vis : arrivée haute par bornes auto et sortie basse par bornes à vis ou vis/vis : arrivée haute et sortie basse par bornes à vis. Disponibles en courbe C et courbe D ainsi qu'avec dispositif de détection des arcs electriques Stop Arc. Un porte-étiquette en face avant du produit permet le repérage des circuits. Ils reçoivent les auxiliaires de signalisation et de commande DX³ et acceptent le passage du peigne d'alimentation.

Documentation et conseils de pose

Page catalogue et annexes

Fiches techniques / Guides métier

Documents & argumentaires commerciaux

Caractéristiques techniques

  • Profondeur d'encastrement
    44mm
  • Caractéristique de déclenchement (type/courbe)
    D
  • Nombre de pôles (total)
    2
  • Nombre de pôles protégés
    1
  • Calibre/courant nominal assigné (In)
    32A
  • Tension assignée (Ue)
    230V
  • Tension d'isolement assignée (Ui)
    250V
  • Tension assignée de tenue aux chocs (Uimp)
    4kV
  • Pouvoir de coupure assigné selon EN 60898 à 230 V (Icn)
    4.5kA
  • Type de tension
    AC
  • Pouvoir de coupure assigné selon IEC 60947-2 à 230 V (Icu)
    6kA
  • Fréquence
    50-60Hz
  • Montage encastré
    Oui
  • Pôle neutre sectionné simultanément
    Oui
  • Degré de pollution
    2
  • Produits auxiliaires associables
    Oui
  • Largeur en nombre de modules
    1
  • Classe de protection (IP)
    IP20
  • Température ambiante en fonctionnement
    -25-70°C
  • Section de raccordement cable souple
    0.75-10mm²
  • Section de raccordement cable rigide
    0.75-16mm²
  • Antidéflagration
    Non
  • Largeur
    17.8mm
  • Hauteur
    94.8mm
  • Profondeur
    77.7mm
  • Résistance aux chocs (IK)
    IK02
  • Temperature de stockage
    -40-70°C
  • Tension nominale (Un)
    180-250V
  • Sens de l'alimentation électrique
    Par le haut
  • Indication de repérage des bornes de raccordement
    Oui
  • Couleur
    Gris
  • Numéro RAL
    7035
  • Sans halogène
    Oui
  • Type de connexion
    Borne automatique
  • EAN/Gencode
    3414970518361
