Rénovation électrique : protéger ses appareils et choisir son appareillage électrique

Publication le 12 octobre 2022

Découvrez les solutions Legrand pour rénover son installation électrique, choisir ses interrupteurs et prises, et protéger ses équipements !

Spécialisé dans l’appareillage électrique, Legrand propose une multitude de gammes pour tous les styles d’intérieur.

Réalisez tous vos projets de rénovation ou de construction tout en assurant une installation électrique conforme aux normes !

Rénovation électrique : protéger ses appareils et choisir son appareillage électrique

Produits concernés

Interrupteur ou va-et-vient ou commande de VMC Céliane 10AX 230V~

Prise Surface Céliane avec chargeur USB Type-C - livrée avec support et enjoliveur finition titane

Interrupteur ou va-et-vient avec voyant témoin dooxie 10AX 250V~ finition blanc

Plaque carrée dooxie 1 poste finition blanc

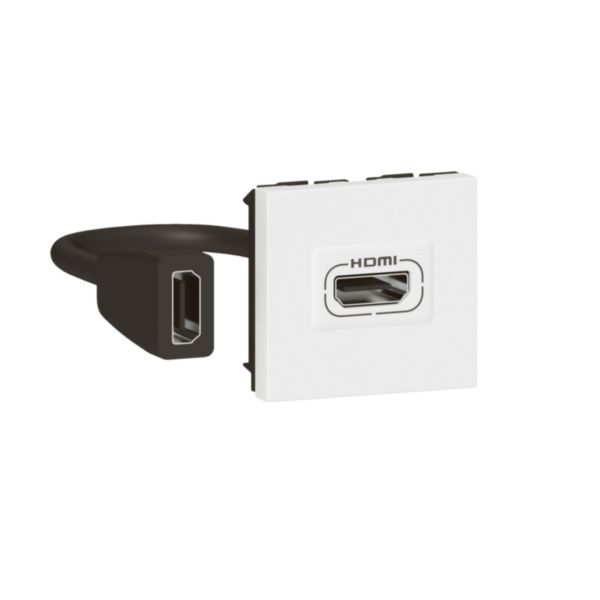

Prise HDMI Type-A version 2.0 préconnectorisée Mosaic 2 modules - blanc

Disjoncteur Phase+Neutre DNX³4500 6kA arrivée et sortie borne automatique - 1P+N 230V~ 10A courbe C - 1 module

Disjoncteur Phase+Neutre DNX³4500 6kA arrivée et sortie borne automatique - 1P+N 230V~ 16A courbe C - 1 module

Disjoncteur DX³6000 10kA arrivée haute automatique et départ bas à vis U+N - 230V~ - 32A - courbe C - 1 module

Interrupteur différentiel DX³-ID arrivée haut vis et départ haut automatique - 2P 230V~ 25A typeAC 300mA - 2 modules

Interrupteur différentiel DX³-ID arrivée haute et départ bas à vis - 2P 230V~ 16A typeAC 10mA - 2 modules

Coffret Drivia 13 modules 3 rangées IP30 IK05 - Blanc RAL9003

Coffret Drivia 18 modules 3 rangées IP30 IK05 - Blanc RAL9003

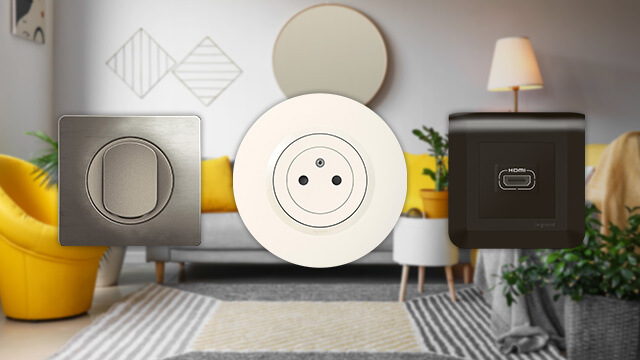

Céliane™ : une collection phare

Céliane est l’une des collections les plus iconiques de l’appareillage électrique. Personnalisez la décoration des intérieurs avec une grande variété de matières et de couleurs. Interrupteurs, poussoirs, détecteurs, découvrez de nombreuses fonctions pour répondre à tous les cadres de vie.

La gamme est disponible :

en finition, blanc, titane ou graphite avec des enjoliveurs à monter sur des mécanismes
avec des plaques de finitions pour les installations simples ou en multiposte (double, triple, quadruple) pour un montage horizontal ou vertical

Découvrir les tendances

dooxie™ : l’appareillage simple et moderne

La gamme dooxie propose un design moderne tout en garantissant une mise en œuvre simple et rapide, idéale pour de la rénovation !

Disponible en complet ou à composer pour une pose en saillie ou en encastré, découvrez les finitions carrées ou rondes avec une bague subtile qui fait toute la différence !

finitions carrées : choisissez le nombre de postes (jusqu’à 4)
finitions rondes : 1 poste uniquement

Découvrir dooxie

chargeur usb mosaic blanc bureau smartphone 700x700

Mosaic™ : l’appareillage universel

Pour un appareillage qui se monte partout et indémodable, optez pour la gamme Mosaic. Caractérisée par sa modularité, cette gamme s’adaptera à toutes les pièces de la maison avec de nombreuses fonctions disponibles en blanc, noir mat ou aluminium et avec un traitement antimicrobien.

commandes d’éclairage
prises de courant
prises RJ45, audio vidéo, etc.

Découvrez toujours plus de nouveaux produits avec une gamme qui se réinvente !

Découvrir Mosaic

Normes NF C 15-100 : les astuces pour la rénovation

Lors de grosses rénovations, la norme impose le remplacement des coupe-circuits de l’ancienne installation électrique par des disjoncteurs. Voici quelques points clés de la norme NF C 15-100 pour garantir une distribution de l’électricité conforme à la réglementation.

Prises de courant

La protection de circuits électriques par :

un disjoncteur de 16A maximum pour 8 prises maximum, avec des fils de 1,5 mm²
un disjoncteur de 20A maximum pour 12 prises maximum, avec des fils de 2,5 mm²

Pour les circuits spécialisés qui alimentent des équipements énergivores (congélateur, chauffe-eau etc.), chaque prise doit avoir une protection dédiée (1 circuit par prise).

les prises jusqu’à 20A doivent être installées à au moins 5cm du sol fini
les prises de plus de 20A doivent être installées à au moins 12cm du sol fini

Voir les disjoncteurs

Chauffage

Concernant le chauffage, la norme impose qu’il ait un circuit dédié.

Il est conseillé de prévoir 1 circuit par tranche de 4500W. Chaque circuit doit être équipé d’un disjoncteur, l’intensité de ce dernier dépendant de la puissance totale des appareils.

Voir la norme

Appareillages modulaires complémentaires

En plus des appareils de protection, des disjoncteurs et des interrupteurs différentiels, n’hésitez pas à proposer à vos clients des modules de commande en complément à intégrer au tableau électrique selon leurs besoins. Parmi eux :

le parafoudre (obligatoire dans certains départements)
le protecteur d'arc
le contacteur HP/HC
le délesteur
le télérupteur
le relais temporisé

Découvrez nos équipements de protection, disjoncteurs, interrupteurs différentiels, tableaux, coffrets pour réaliser votre installation électrique.

Voir les produits

Disjoncteurs : bornes à vis ou bornes auto ?

Si vous recherchez une installation facile et rapide, dirigez-vous vers le disjoncteur à bornes automatiques. Grâce à sa connexion directe, plus besoin d’outil et aucun fil ne se desserre dans le temps.

Voir les disjoncteurs

Rénover pour une maison connectée !

Profitez de la rénovation pour connecter le logement de votre client !

Il suffit d’installer un module Control dans le tableau électrique (ou une passerelle appareillage de type prise Control).

Ce module sert de passerelle entre la box Internet et les produits filaires connectés « with Netatmo » (appareillages standards ou produits modulaires).

Drivia with Netatmo dispose d'un écosystème connecté complet pour répondre aux enjeux de sobriété énergétique avec des modules permettant la mesure et le pilotage des postes énergivores du logement.

Voir les produits Découvrir Drivia with Netatmo
