- Disjoncteur Phase+Neutre DNX³4500 6kA arrivée et sortie borne à vis - 1P+N 230V~ 10A courbe C - 1 module

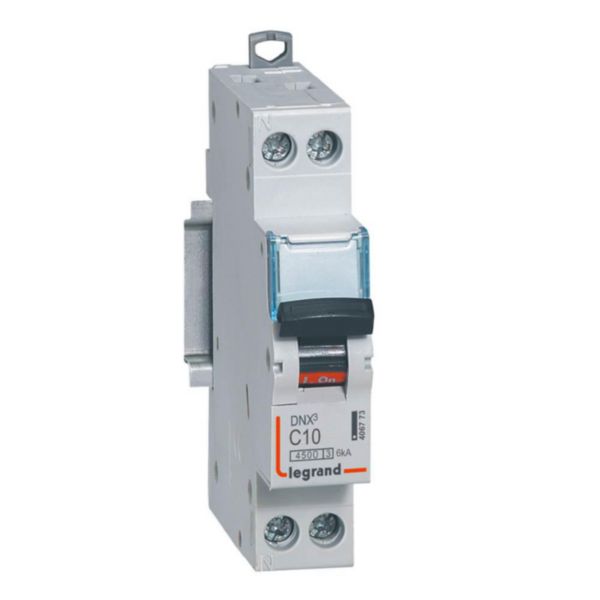

Disjoncteur Phase+Neutre DNX³4500 6kA arrivée et sortie borne à vis - 1P+N 230V~ 10A courbe C - 1 module
DNX³, disjoncteur modulaire Phase+Neutre magnétothermique à coupure pleinement apparente pour la commande, la protection et le sectionnement des circuits électriques
- Produit de vente courante
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Disjoncteur DNX³ uni + neutre 230V~ pouvoir de coupure :- 4500A conforme à la norme NF EN 60898-1 - 230V~ - 50Hz pour les installations résidentielles- 6kA conforme à la norme EN 60947-2 - 230V~
- Protection des départs : arrivée haute et sortie basse par bornes à vis
- Intensité nominale 10A - Courbe C (déclenchement magnétique entre 5In et 10In) - 1 module
- Pour peigne HX³ optimisé universel unipolaire (phase ou neutre) ou tétrapolaire - Permet la réalisation de tests volants (présence tension)
- Reçoit les auxiliaires et accessoires DX³ - Bornes protégées contre le toucher IP20, appareil câblé
Avantages
- Peut être utilisé en installation résidentielle ettertiaire grâce à son pouvoir de coupure élevé
Les installation
Equipé de 2 griffes d’accrochage, permettant de remplacer le disjoncteur au milieu d’une rangée peignée sans déconnecter les autres produits
Les utilisation
Equipé d’un porte-étiquette pour repérage visuel simple et rapide du circuit protégé - Indication visuelle immédiate du statut ON et OFF sur la manette en vert et rouge
Information sur la gamme
Les disjoncteurs DNX³ et DX³ à coupure pleinement apparente sont destinés à la protection et le sectionnement des circuits électriques en Phase + Neutre. Les disjonteurs DNX³ et DX³ permettent de repondre aux contraintes d'instalaltion en résidentiel et en tertiaire grâce à leur pouvoir de coupure de 4500/6kA jusqu'à 50kA. Il existe 3 types de connexions : auto/auto : arrivée haute par bornes auto et sortie basse par bornes auto, auto/vis : arrivée haute par bornes auto et sortie basse par bornes à vis ou vis/vis : arrivée haute et sortie basse par bornes à vis. Disponibles en courbe C et courbe D ainsi qu'avec dispositif de detection des arcs electriques Stop Arc. Un porte-étiquette en face avant du produit permet le repérage des circuits. Ils reçoivent les auxiliaires de signalisation et de commande DX³ et acceptent le passage du peigne d'alimentation.
Documentation et conseils de pose
Pages catalogue & annexes
Page commerciale (p.461 édition 2022) Tableau de choix (mesure et supervision dans le tableau électrique édition 2022) Page technique (performances des disjoncteurs et des auxiliaires DX³ édition 2022) Page technique (performances des disjoncteurs DX³ en courant continu édition 2022) Page technique (filiations des disjoncteurs et cartouches édition 2022) Page commerciale (p.525 édition 2022) Page technique (p.549 édition 2022)Fiches techniques / Guides métier
F01290FR-03.pdf La coordination entre les dispositifs de protection Livre blancDocuments & argumentaires commerciaux
A vos côtés sur tous les tableaux : la puissance en tertiaire de proximité
- J'ajoute au tableau électrique un disjoncteur pour circuit lumière
Caractéristiques techniques
Profondeur d'encastrement
-
44 mm
Caractéristique de déclenchement
-
C
Nombre de pôles (total)
-
2
Nombre de pôles protégés
-
1
Courant nominal assigné
-
10 A
Tension assignée
-
230 V
Tension d'isolation assignée Ui
-
250 V
Tension assignée de tenue aux chocs (Uimp)
-
4 kV
Pouvoir de coupure assigné Icn selon EN 60898 à 230 V
-
4.5 kA
Type de tension
-
AC
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V
-
6 kA
Fréquence
-
50-60 Hz
Classe de limitation d'énergie
-
3
Montage encastré
-
Oui
Conducteur neutre branché simultanément
-
Oui
Degré de pollution
-
2
Dispositifs auxiliaires possibles
-
Oui
Largeur dans les unités de partition
-
1
Classe de protection (IP)
-
IP20
Température ambiante en fonctionnement
-
-25-70 °C
Section de conducteur connectable multifilaire
-
0.75-10 mm²
Section de conducteur connectable monofilaire
-
0.75-16 mm²
Antidéflagration
-
Non
Largeur hors tout
-
17.8 mm
Hauteur hors tout
-
94.8 mm
Profondeur/longueur hors tout
-
77.7 mm
Résistance aux chocs (IK)
-
IK02
Temperature de stockage
-
-40-70 °C
Tension d'alimentation
-
180-250 V
Sens de l'alimentation électrique
-
Par le haut ou le bas
Indication de repérage des bornes de raccordement
-
Oui
Couleur
-
Gris
Numéro RAL
-
7035
Sans halogène
-
Oui
Type de borne
-
Borne à vis
Type de connexion
-
Peigne et câble
Equipé d'un porte étiquette
-
Oui
Mode de pose
-
Rail DIN
EAN/Gencode
-
3245064067737
